Peugeot 308: Smontaggio : Parte superiore del motore

TASSATIVO : Rispettare i consigli per la sicurezza .

ATTENZIONE : Questa gamma è destinata alla sostituzione di elementi difettosi interni alla testata. In caso di deterioramento della testata, sostituirla con una testata nuova.

1. Attrezzatura

Materiale :

• Compressore della molla della valvola (Tipo U.43 LA)
• Supporto testata (Tipo U.43)

2. Operazioni preliminari

Posizionare il motore su un cavalletto.

Staccare la testata .

3. Smontaggio della testata

3.1. Punterie idrauliche

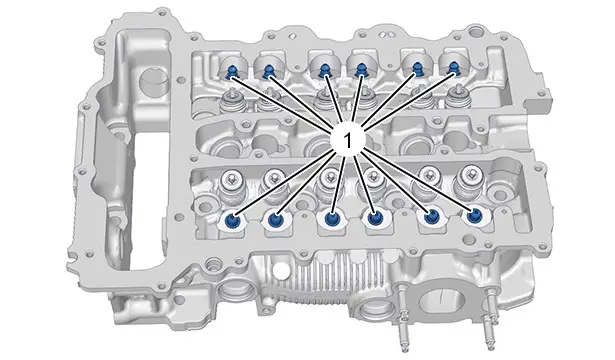

Rimuovere le punterie idrauliche (1).

3.2. Valvole

ATTENZIONE : Contrassegnare la posizione delle valvole di aspirazione e di scarico prima dello smontaggio.

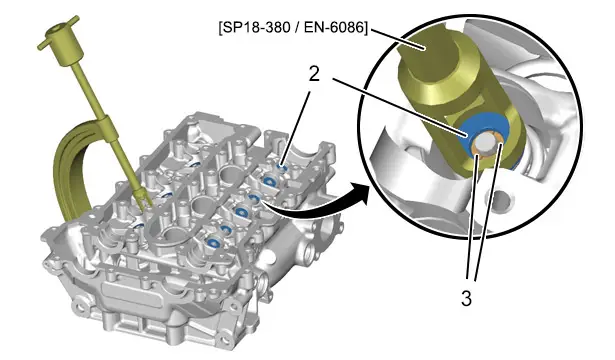

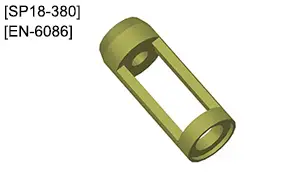

Collocare l’attrezzo [SP18-380 / EN-6086] sulla coppella superiore (2).

Comprimere le molle delle valvole ; Utilizzando il supporto della testata, il compressore della molla della valvola e l’attrezzo [SP18-380 / EN-6086].

Smontare :

• I semiconi delle valvole (3)
• La coppella superiore (2)
• Le molle delle valvole
• Le valvole

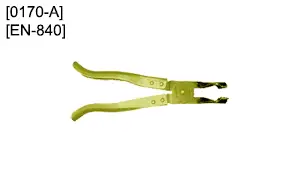

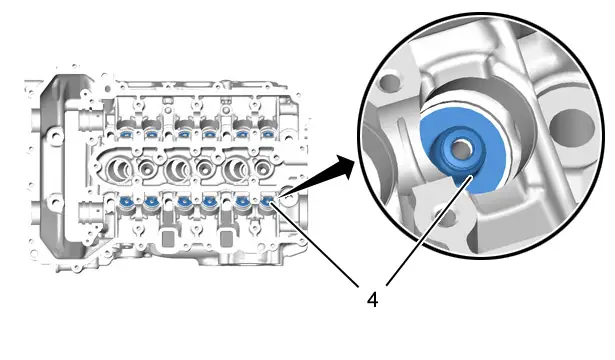

Rimuovere le guarnizioni degli steli delle valvole (4) ; Con l’attrezzo [0170-A / EN-840].
