Peugeot 308: Smontaggio - rimontaggio : Calcolatore di gestione dei LED proiettore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

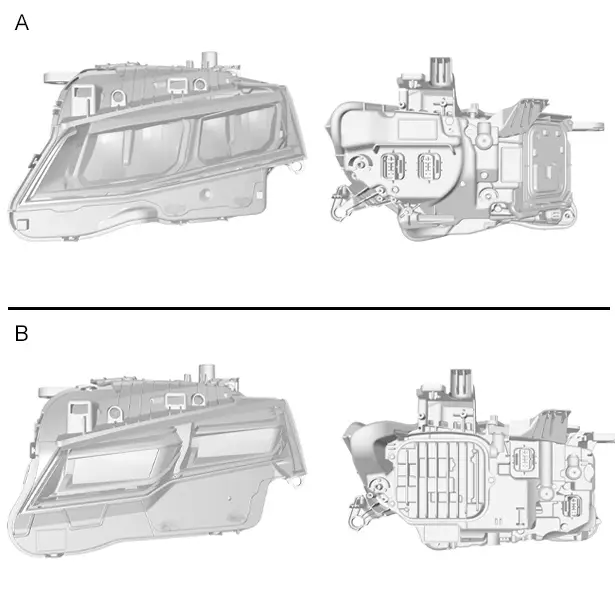

1. Particolarità

Montaggio "A" : Faro ECO LED.

Montaggio "B" : Faro a LED .

2. Faro ECO LED

2.1. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio(secondo l’equipaggiamento).

Togliere il proiettore .

2.2. Smontaggio

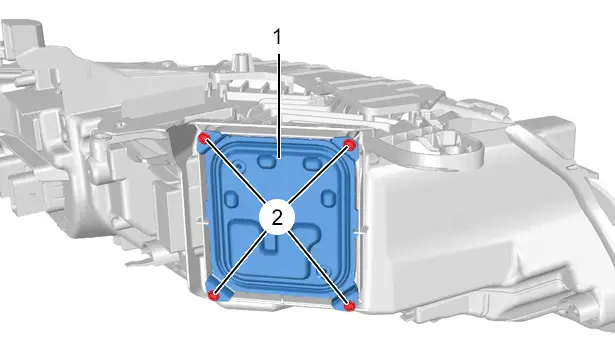

Togliere le viti (2).

Spostare la ECU di gestione dei LED del proiettore (1).

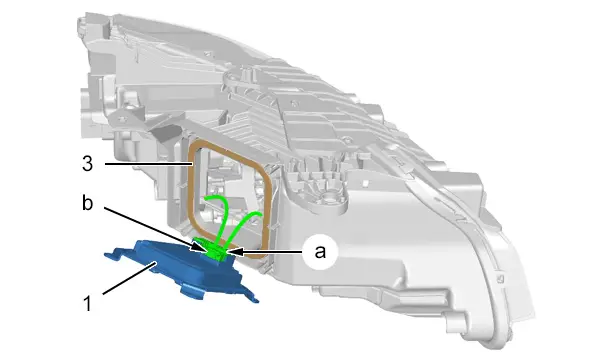

ATTENZIONE : Verificare lo stato della guarnizione di tenuta (3).

NOTA : In caso di deterioramento della guarnizione di tenuta (3) : Sostituire la guarnizione sigillante (3).

Scollegare i connettori dei fasci elettrici(in "a" e "b").

Smontare il calcolatore di gestione dei LED del proiettore (1).

2.3. Rimontaggio

Procedere in ordine inverso rispetto alle operazioni di smontaggio.

2.4. Operazioni complementari

Rimontare il proiettore .

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio(secondo l’equipaggiamento).

2.5. Controllo

Controllare il funzionamento dei vari equipaggiamenti.

2.6. Regolazione

Regolare i fari .

3. Faro a LED

3.1. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio(secondo l’equipaggiamento).

Togliere il proiettore .

3.2. Smontaggio

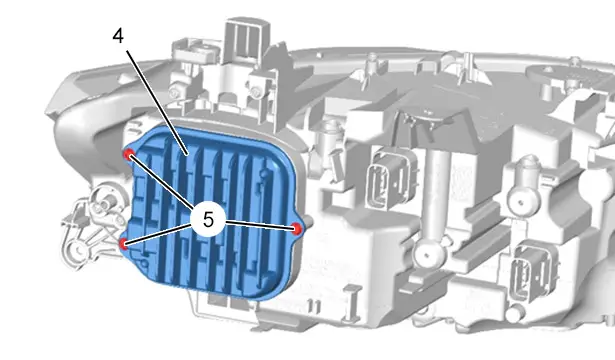

Togliere le viti (5).

Spostare la ECU di gestione dei LED del proiettore (4).

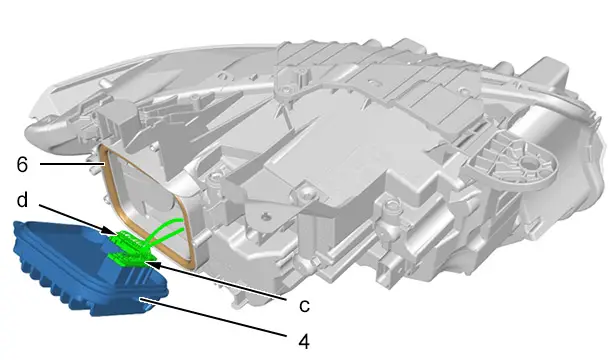

ATTENZIONE : Verificare lo stato della guarnizione di tenuta (6).

NOTA : In caso di deterioramento della guarnizione di tenuta (6) : Sostituire la guarnizione sigillante (6).

Scollegare i connettori dei fasci elettrici(in "c" e "d").

Smontare il calcolatore di gestione dei LED del proiettore (4).

3.3. Rimontaggio

Procedere in ordine inverso rispetto alle operazioni di smontaggio.

3.4. Operazioni complementari

Rimontare il proiettore .

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio(secondo l’equipaggiamento).

3.5. Controllo

Controllare il funzionamento dei vari equipaggiamenti.

3.6. Regolazione

Regolare i fari .
