Peugeot 308: Smontaggio - rimontaggio : Fanalino posteriore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

Legenda : Simboli delle operazioni .

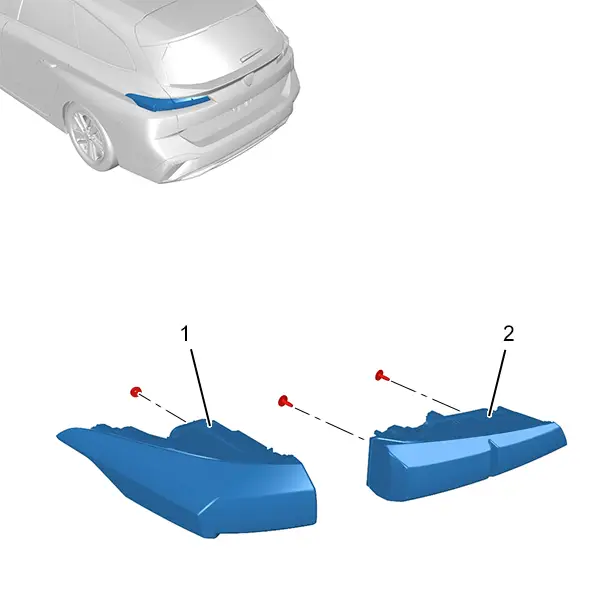

1. Ubicazione

2. Attrezzatura

3. Operazione preliminare

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

4. Smontaggio

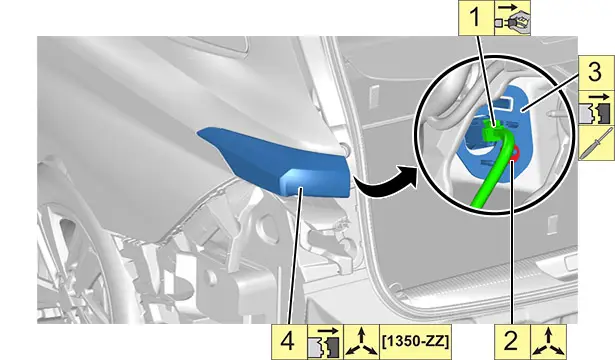

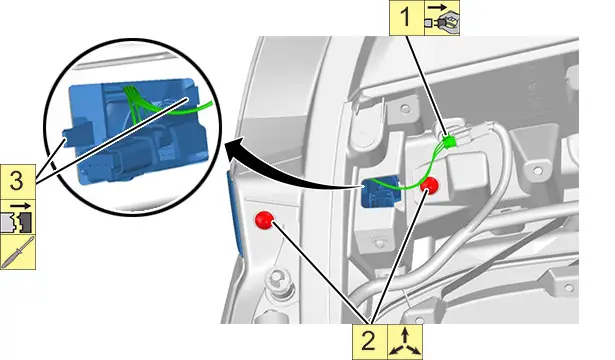

4.1. Fanale sul parafango posteriore

Smontare :

• Il rivestimento del paraschizzi posteriore
• Il paraurti posteriore

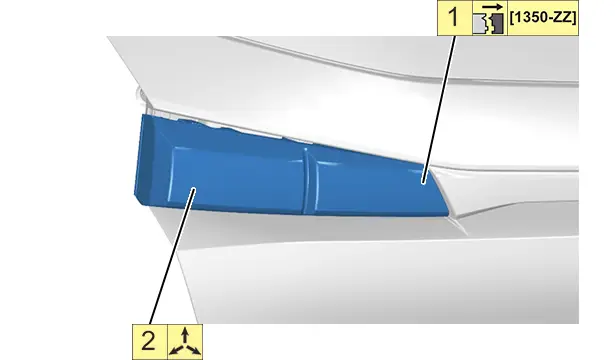

4.2. Fanalino posteriore sul portellone

Togliere il rivestimento ‎ del portellone posteriore .

5. Rimontaggio

Procedere in ordine inverso rispetto alle operazioni di smontaggio.

6. Operazioni complementari

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

7. Controllo

Controllare il funzionamento dei vari equipaggiamenti.
