Peugeot 308: Smontaggio - rimontaggio : Meccanismo del tergicristalli anteriore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

Legenda : Simboli delle operazioni .

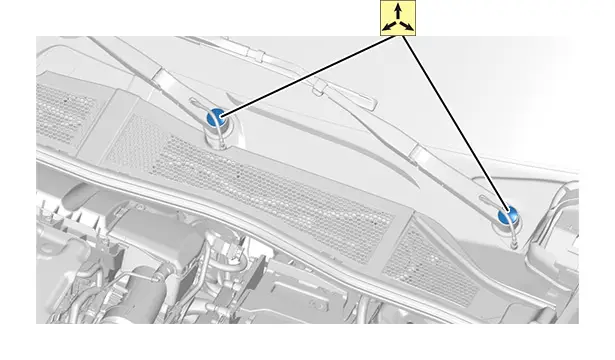

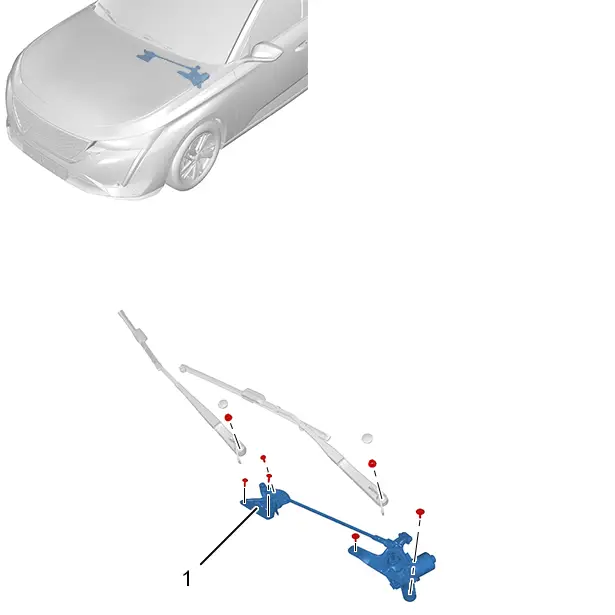

1. Ubicazione

GUIDA A SINISTRA

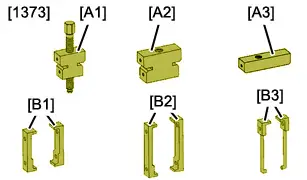

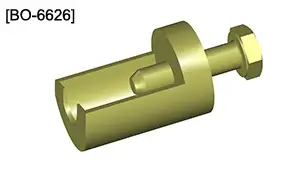

2. Attrezzatura

3. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

4. Smontaggio

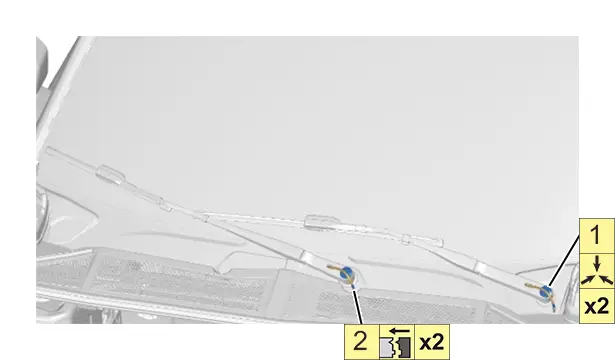

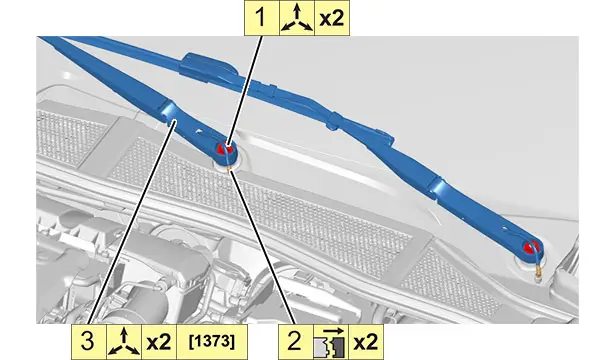

4.1. Braccio-spazzola del tergicristallo del parabrezza

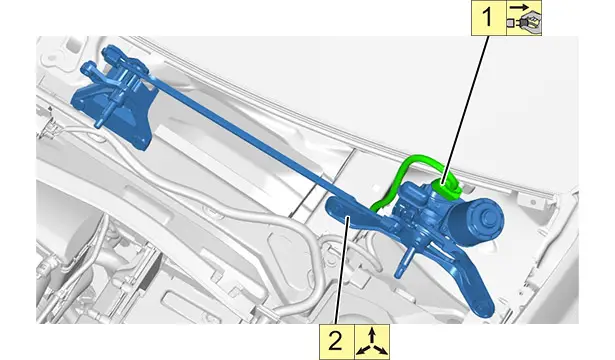

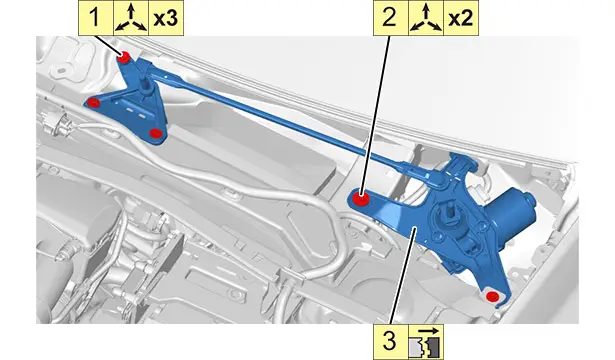

4.2. Meccanismo del tergicristalli anteriore

GUIDA A SINISTRA

Staccare la griglia d’entrata d’aria alla base del parabrezza .

5. Rimontaggio

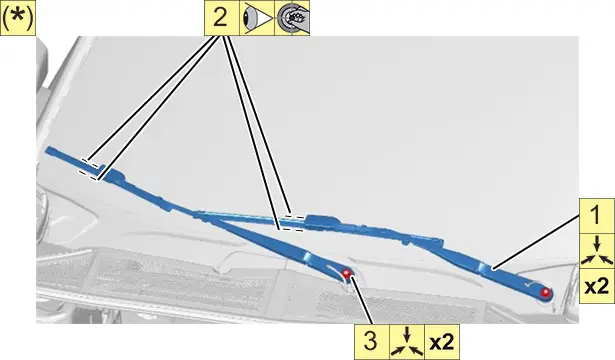

NOTA : (*) Prima di rimontare i bracci-spazzola del tergicristallo, ricollegare la batteria, quindi inserire il contatto, attivare il comando del tergicristalllo e interrompere il contatto.

NOTA : (*) Rimontare i bracci-spazzola del tergicristallo ; Seguendo i contrassegni sul parabrezza.

Procedere in ordine inverso rispetto alle operazioni di smontaggio.

6. Operazioni complementari

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

7. Controllo

Controllare il funzionamento dei vari equipaggiamenti.
