Peugeot 308: Smontaggio - rimontaggio : Paraschizzi anteriore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

Legenda : Simboli delle operazioni .

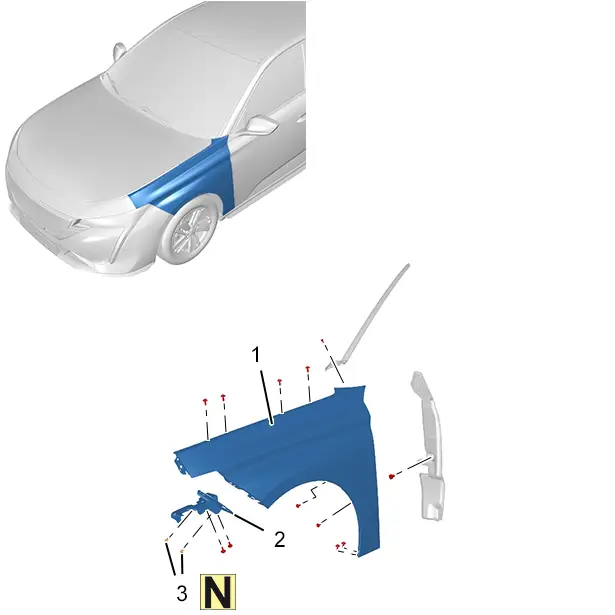

1. Ubicazione

2. Attrezzatura

3. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare la batteria di servizio o le batterie di servizio (a seconda dell’equipaggiamento).

Smontare :

• La griglia d’entrata d’aria
• La modanatura del montante del parabrezza del parabrezza
• Il paraschizzi anteriore
• Il paraurti anteriore
• Il proiettore

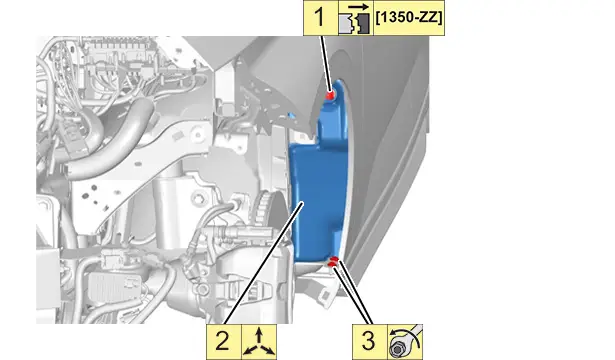

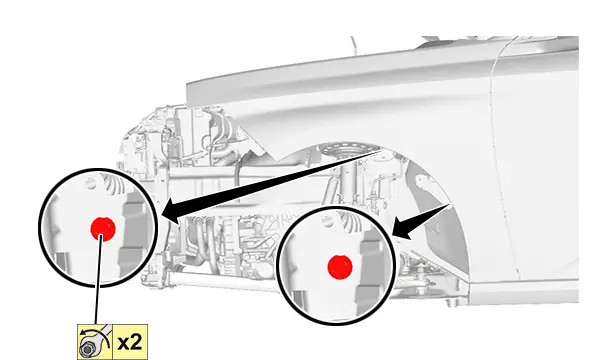

4. Smontaggio

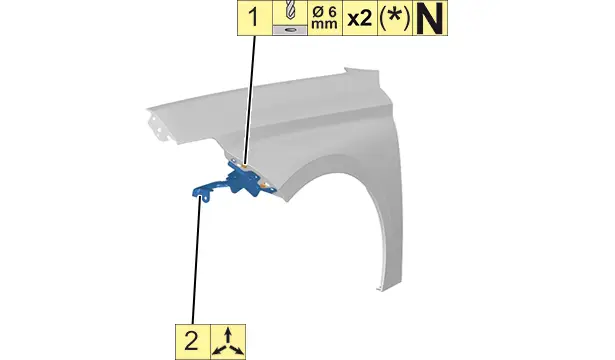

NOTA : (*) In caso di sostituzione del supporto (2) del parafango anteriore (1).

5. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

Procedere in ordine inverso rispetto alle operazioni di smontaggio.

Effettuare la regolazione dei giochi e delle sporgenze .

6. Operazioni complementari

Rimontare :

• Il proiettore
• Il paraurti anteriore
• Il paraschizzi anteriore
• La modanatura del montante del parabrezza del parabrezza
• La griglia d’entrata d’aria

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare la batteria di servizio o le batterie di servizio (a seconda dell’equipaggiamento).

Controllare il funzionamento dei vari equipaggiamenti.
