Peugeot 308: Smontaggio-rimontaggio : Paraurti anteriore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

Legenda : Simboli delle operazioni .

1. Attrezzatura

2. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

Smontare :

• Il paraurti anteriore
• I captatori di prossimità del paraurti anteriore
• I fari diurni
• Il radar del sistema controllo distanza tra veicoli
• La telecamera d’assistenza visiva alla manovra

3. Smontaggio

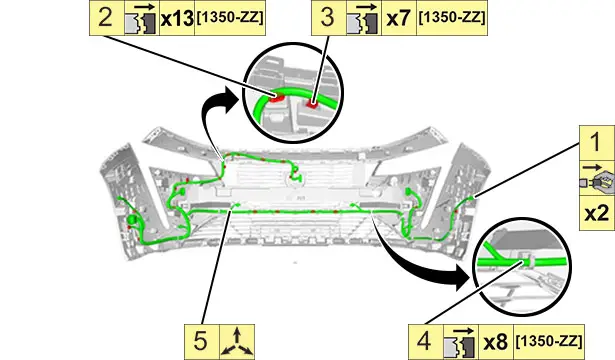

3.1. Fasci elettrici

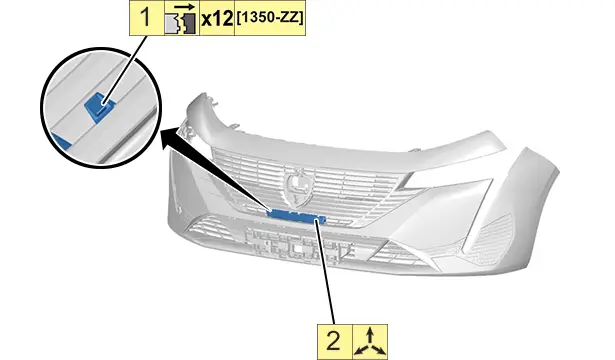

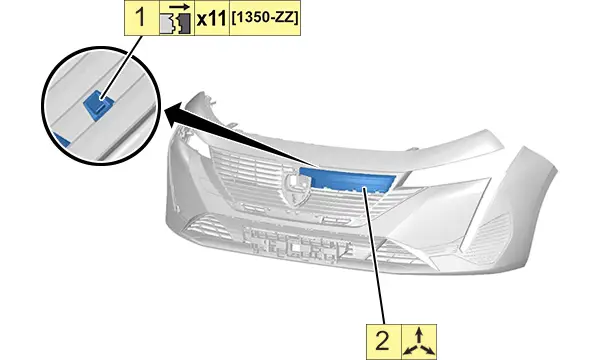

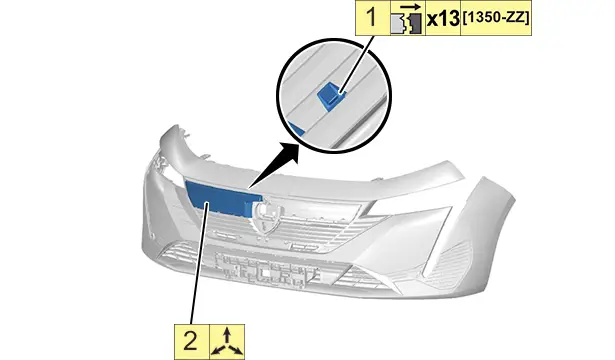

3.2. Otturatori (secondo le versioni)

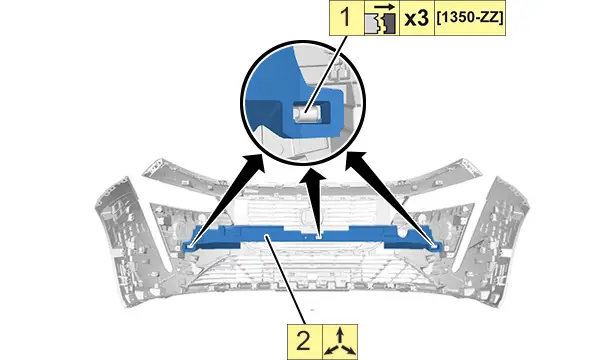

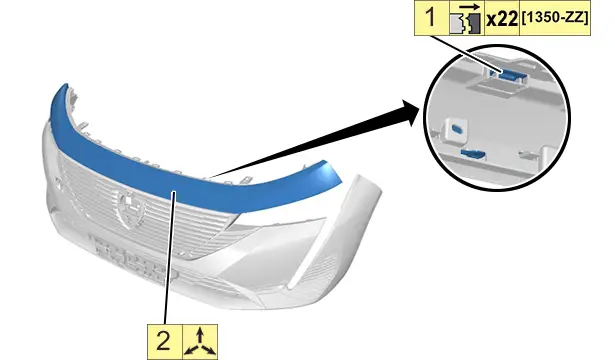

3.3. Assorbitore superiore del paraurti anteriore

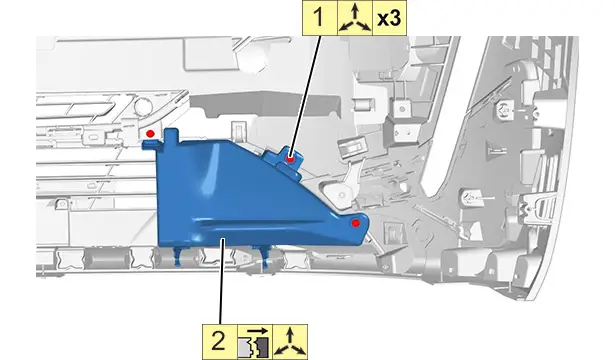

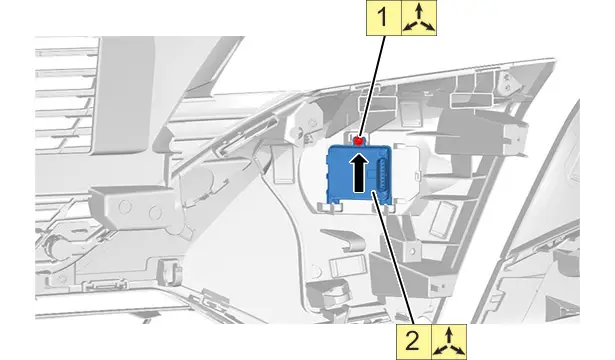

3.4. Radar angolo anteriore destro

3.5. Radar angolo anteriore sinistro

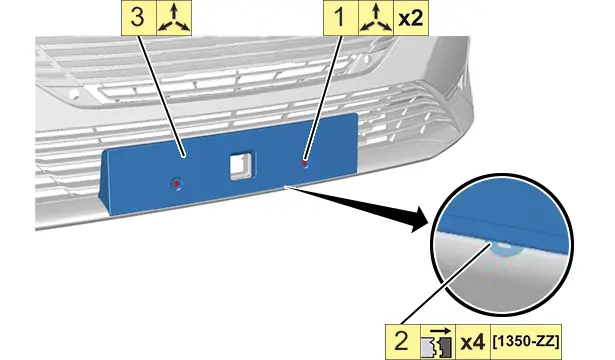

3.6. Supporto della targa

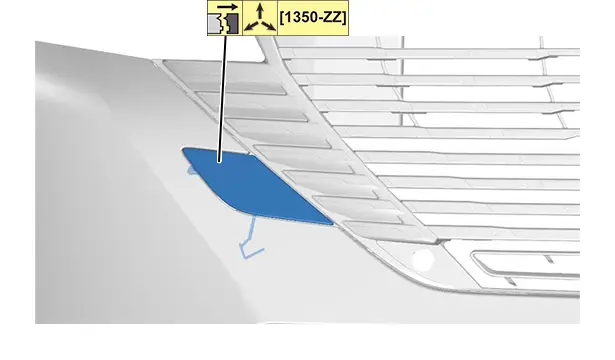

3.7. Sportellino d’accesso all’anello di traino

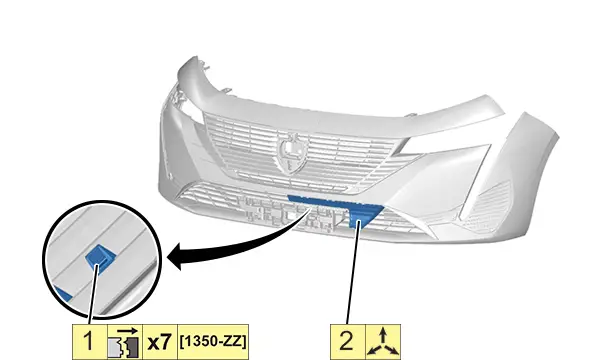

3.8. Otturatori (secondo equipaggiamento)

3.9. Rivestimento esterno del paraurti anteriore

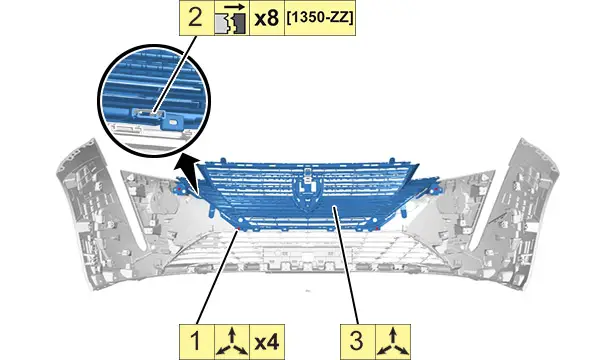

3.10. Rinforzo del paraurti

3.11. Griglia della calandra

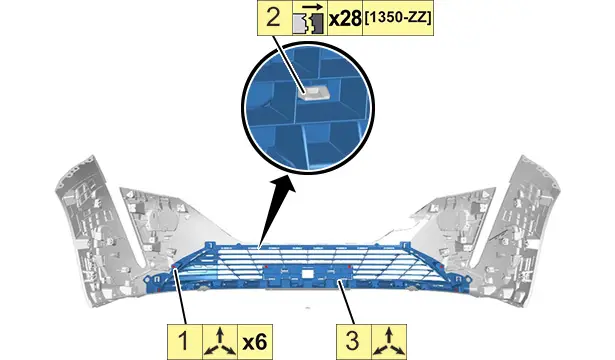

3.12. Griglia inferiore

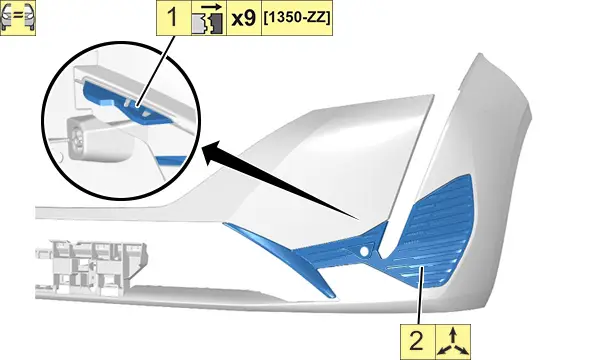

3.13. Modanature laterali

4. Rimontaggio

Procedere in ordine inverso alle operazioni di smontaggio.

5. Operazioni complementari

Rimontare :

• La telecamera d’assistenza visiva alla manovra
• Il radar del sistema controllo distanza tra veicoli
• I fari diurni
• I captatori di prossimità del paraurti anteriore
• Il paraurti anteriore

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

6. Controllo

Controllare il funzionamento dei vari equipaggiamenti.
