Peugeot 308: Smontaggio - rimontaggio : Telecamera d’assistenza visiva alla retromarcia

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

Legenda : Simboli delle operazioni .

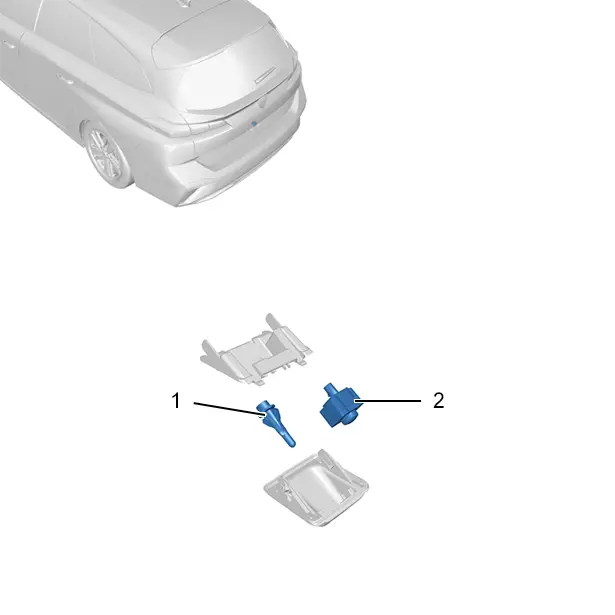

1. Ubicazione

2. Attrezzatura

3. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare la batteria di servizio o le batterie di servizio (a seconda dell’equipaggiamento).

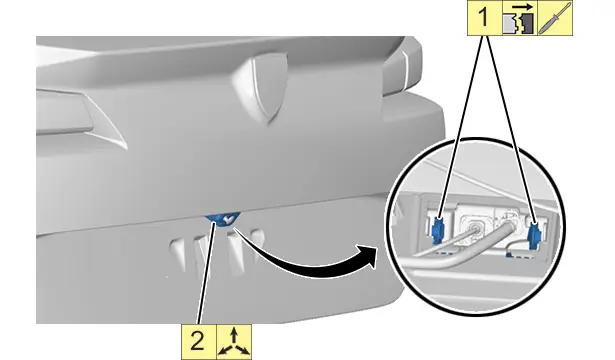

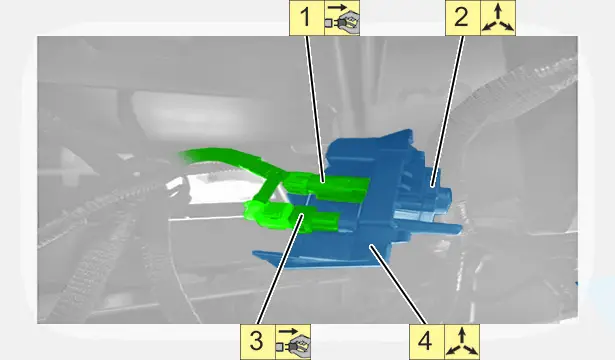

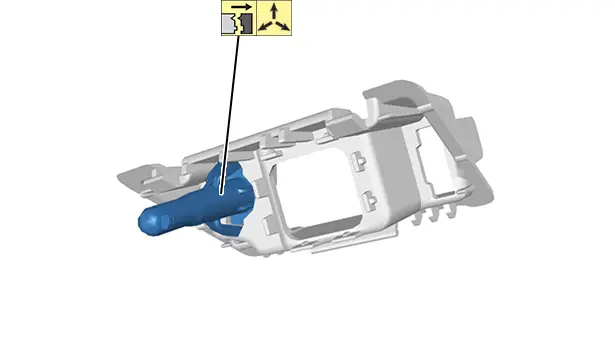

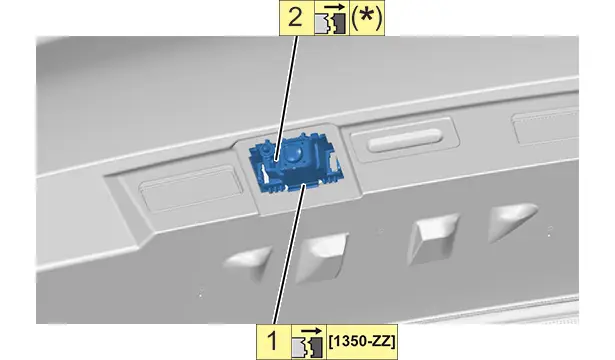

4. Smontaggio

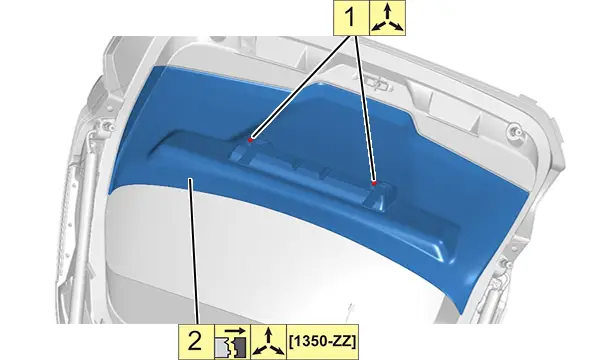

NOTA : Dall’interno dello sportello posteriore.

5. Rimontaggio

ATTENZIONE : Verificare lo stato della guarnizione di tenuta .

NOTA : Premere e tirare leggermente il connettore della telecamera dell’aiuto visivo in retromarcia per verificarne il bloccaggio.

Procedere in ordine inverso rispetto alle operazioni di smontaggio.

6. Operazioni complementari

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare la batteria di servizio o le batterie di servizio (a seconda dell’equipaggiamento).

Controllare il funzionamento dei vari equipaggiamenti.
