Peugeot 308: Smontaggio - rimontaggio : Lunotto

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Attrezzatura

TASSATIVO : Per le operazioni seguenti, proteggersi con guanti e occhiali.

Attrezzo	Riferimento	Descrizione

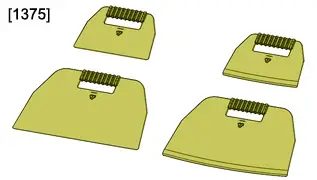

	[1375]	Protezioni
	[FEIN-400E]	Coltello elettrico

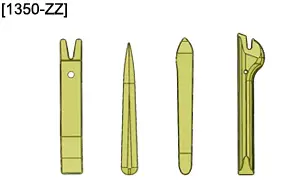

	[1350-ZZ]	Attrezzi per smontaggio

Presentazione :

• Attrezzatura per vetri
• Prodotti per vetri

2. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

3. Operazioni comuni

Smontare :

• La terza luce di stop
• Il meccanismo del tergicristallo posteriore

4. Smontaggio

NOTA : Operazioni simmetriche.

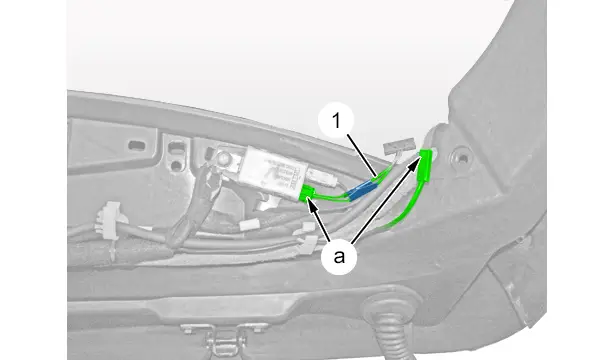

Scollegare i connettori(in "a").

Tenere fermo il fascio elettrico (1) sul lunotto ; Aiutandosi con del nastro adesivo .

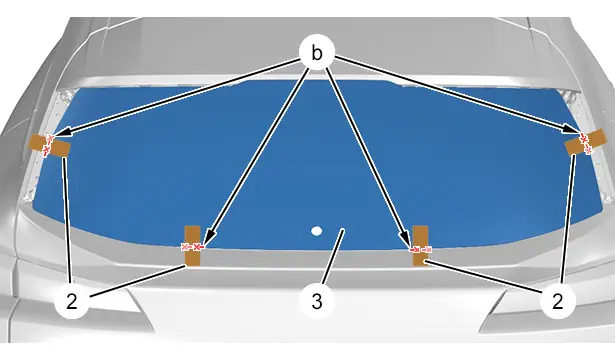

NOTA : In caso di riutilizzo del lunotto termico (3), posizionare dei pezzi di nastro adesivo (2) e tagliarli (in "b").

NOTA : Operazione simmetrica.

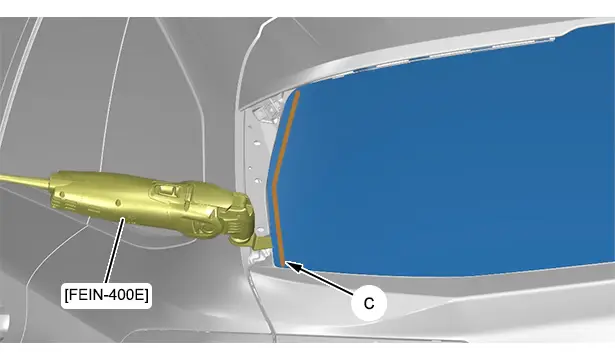

Tagliare il cordone per guarnizione adesiva (in "c") ; Con l’attrezzo [FEIN-400E].

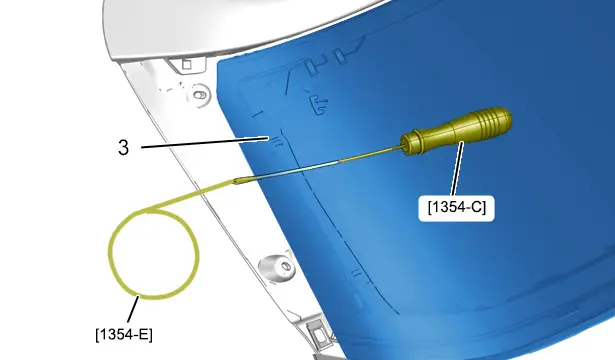

Far passare il punzone [1354-C] attraverso il cordone di adesivo per guarnizioni, dall’interno verso l’esterno.

Agganciare il cavo d’acciaio [1354-E] all’attrezzo [1354-C].

Far passare il cavo d’acciaio [1354-E] all’interno del veicolo ; Con l’attrezzo appropriato [1354-C].

Lasciare una lunghezza sufficiente a permettere il fissaggio sul dispositivo con rullo avvolgitore [1354-AZ].

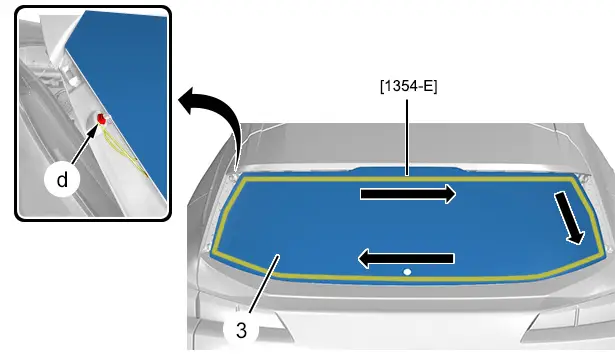

Far passare il cavo d’acciaio [1354-E] sotto al lunotto (3) (secondo le frecce).

Fissare l’estremità del cavo d’acciaio [1354-E] (in "d") ; Con una vite e con un dado .

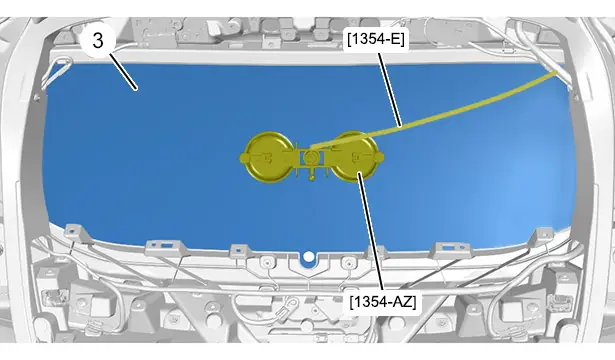

Fissare l’estremità del cavo d’acciaio [1354-E] al dispositivo ad avvolgitore con rullo [1354-AZ].

NOTA : Alla minima resistenza in fase di taglio, allentare il cavo d’acciaio [1354-E].

NOTA : Se necessario, utilizzare un rullo di guida [1354- BZ] per facilitare il taglio.

Iniziare il taglio del cordone di adesivo per guarnizioni .

Proteggere la zona di taglio del cordone di adesivo per guarnizioni tra il cavo di taglio e il profilo del portellone posteriore ; Con degli elementi di protezione [1375].

Tagliare e spostare l’attrezzo [1354-AZ], seguendo il taglio del cordone di adesivo per guarnizioni.

Terminare il taglio.

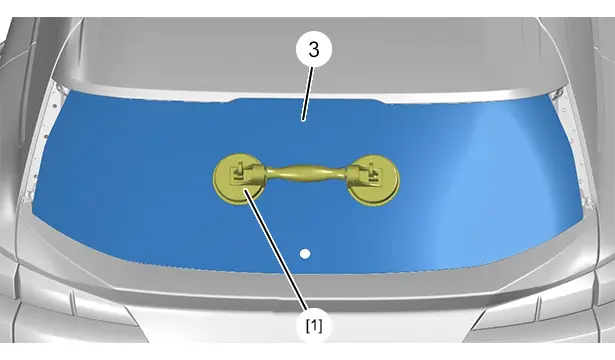

Smontare il lunotto posteriore (3) ; Con delle doppie ventose articolate [1].

5. Pulizia

5.1. Preperazione del lunotto posteriore

Primo caso : Recupero del lunotto termico .

Dotare il coltello elettrico [FEIN-400E] della lama N°146.

Rasare il cordone per adesivo per guarnizioni.

Spolverare semplicemente con un panno pulito.

Applicare il primario sulle zone messe a nudo.

Secondo caso : Montaggio di un nuovo lunotto .

Pulire il bordo del lunotto termico .

Applicare il primario per vetro previsto nel kit d’incollaggio .

Lasciar asciugare per 10 minuti.

5.2. Preparazione della scanalatura

Primo caso : Sul restante adesivo per guarnizioni.

Dotare il coltello elettrico [FEIN-400E] della lama N°146.

Rasare il cordone per adesivo per guarnizioni.

Spolverare semplicemente con un panno pulito.

Secondo caso : Sull’elemento nuovo .

Sgrassare l’alloggiamento.

6. Rimontaggio

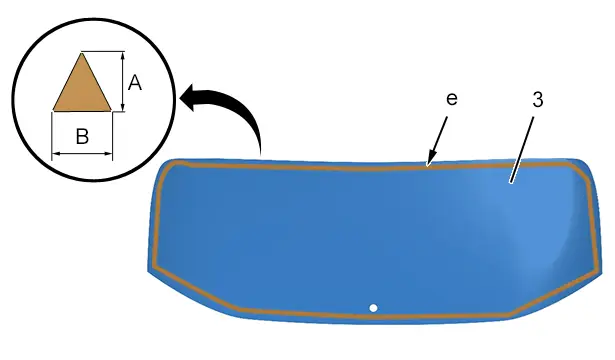

"A" = 8 mm .

"B" = 12 mm .

Tagliare il diffusore in sezione triangolare per ottenere un cordone di adesivo per guarnizioni di larghezza "B" e di altezza "A".

Applicare un cordone di guarnizione adesiva in "e" lungo il bordo del portellone posteriore.

ATTENZIONE : Utilizzazione del prodotto a due componenti : Il tempo di montaggio del vetro sul veicolo e l’inizio dell’estrusione dell’adesivo guarnizione è di 5 minuti.

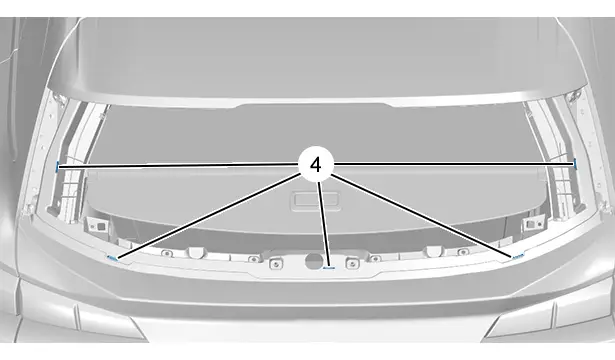

ATTENZIONE : In caso di danneggiamento dei finecorsa (4) del lunotto ; Posizionare gli spessori di 6 mm.

Rimontare il lunotto posteriore (3) ; Con delle ventose articolate [1].

Controllare i giochi e le sporgenze del lunotto posteriore.

Premere leggermente sul profilo del lunotto posteriore (3).

Pulire il lunotto termico e il relativo contorno.

ATTENZIONE : Rispettare il tempo di fermo del veicolo raccomandato dai fornitori dei prodotti utilizzati dopo il montaggio delle parti in vetro.

Continuare con le operazioni di montaggio in ordine inverso rispetto alle operazioni di smontaggio.

Controllare la tenuta del lunotto .

7. Operazioni complementari

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

8. Operazioni comuni

Rimontare :

• La terza luce di stop
• Il meccanismo del tergicristallo posteriore
