Peugeot 308: Operazioni da effettuare : Prima di scollegare e ricollegare la batteria di servizio 12V
Lo scopo di questo documento è descrivere la procedura da seguire durante lo scollegamento e il ricollegamento di una batteria di servizio.
1. Scollegamento della batteria di servizio
1.1. Posizionare il veicolo in un luogo adatto
Per ragioni di sicurezza si consiglia di realizzare l’intervento di scollegamento della batteria nelle seguenti condizioni :
- In un luogo ventilato
- In una zona di facile accesso
- Su fondo piano
1.2. Tirare il freno di stazionamento
Per veicoli con freno di stazionamento elettrico : Tirare per 3 secondi il comando d’inserimento (Appare un messaggio).
NOTA : In caso d’impossibilità del freno di stazionamento mediante il comando elettrico, utilizzare il sistema manuale, che permette di sbloccare meccanicamente il freno di stazionamento (Vedere le istruzioni d’uso del veicolo).
1.3. Verificare la posizione della leva di selezione delle marce
Per i veicoli con cambio automatico o meccanico pilotato :
- Tirare il freno di stazionamento
- Collocare la leva di selezione del cambio in posizione - Neutro "N" (Per i veicoli dotati di un cambio manuale pilotato)
- Collocare la leva di selezione del cambio in posizione - Parcheggio "P" (Per i veicoli con cambio automatico)
1.4. Personalizzazione cliente
Annotare :
- Le stazioni memorizzate nell’autoradio
- La configurazione dell’autoradio
1.5. Aperture
ATTENZIONE : Per i veicoli con allarme tipo "Belga" lasciare aperto il cofano per evitare l’attivazione dell’allarme.
Se il veicolo è parcheggiato in un luogo coperto e sicuro, lasciare almeno un vetro aperto e verificare che le altre aperture siano chiuse. In caso contrario, bloccare tutte le porte e togliere la chiave dall’interno del veicolo.
NOTA : Bloccare meccanicamente la serratura interessata per disabilitare gli organi di assorbimento elettrico inutili.
ATTENZIONE : Quando la batteria di servizio è scollegata, è impossibile aprire il bagagliaio nei veicoli dotati di bagagliaio motorizzato.
Durante un intervento "batteria di servizio scollegata" che richiede l’apertura del bagagliaio, scollegare la funzione motorizzata del bagagliaio prima di scollegare la batteria di servizio.
Metodo di disinserimento della funzione elettrica del bagagliaio :
- Aprire il bagagliaio
- Disattivare la funzione elettrica (movimento corto e manuale verso il basso, poi verso l’alto)
- Bloccare meccanicamente la serratura con un attrezzo, per spegnere l’illuminazione del bagagliaio
NOTA : Se la disattivazione è impossibile, chiudere e aprire elettricamente il bagagliaio. Riaprire meccanicamente la serratura del bagagliaio. Ripetere la procedura di disattivazione della funzione elettrica del bagagliaio.
1.6. Verificare l’interruzione del contatto e togliere la chiave
ATTENZIONE : Per i veicoli equipaggiati di sistema di avviamento senza chiave allontanare il telecomando in un perimetro di oltre 3 metri attorno al veicolo.
Verificare che nessun oggetto sia collegato alla presa di diagnosi.
1.7. Scendere dal veicolo e chiudere la porta
ATTENZIONE : Bloccare meccanicamente la serratura interessata per disabilitare gli organi di assorbimento elettrico inutili.
La porta può essere lasciata aperta per esigenze specifiche, ma è necessario disattivare gli organi d’assorbimento inutili (Attenersi al paragrafo 1.5).
1.8. Tempo d’attesa prima dello scollegamento della batteria di servizio
Prima di scollegare la batteria di servizio, attendere per 6 minuti la messa in veglia degli organi di assorbimento elettrico del veicolo.
NOTA : Per i veicoli con cambio automatico di tipo AL4, il tempo d’attesa prima di scollegare la batteria di servizio è 12 minuti.
1.9. Scollegare la batteria di servizio 12 V
Scollegare la batteria di servizio iniziando dal morsetto negativo.
Nel caso in cui :
- L’accesso al morsetto negativo della batteria di servizio fosse difficoltoso
- Il calcolatore di controllo motore è fissato in prossimità della batteria di servizio
ATTENZIONE : Proteggere il calcolatore di controllo motore oppure utilizzare un attrezzo isolato(rischio di cortocircuito).
Scollegare il morsetto positivo, poi quello negativo della batteria di servizio.
1.10. Chiusura delle parti apribili
Se il veicolo è parcheggiato all’esterno sbloccare meccanicamente le porte chiuse (paragrafo 1.5).
2. Ricollegamento della batteria di servizio
2.1. Controllare le impostazioni di sicurezza prima di ricollegare la batteria di servizio
Rispettare le seguenti impostazioni di sicurezza :
- In un luogo ventilato
- In una zona di facile accesso
- Su fondo piano
- Contatto interrotto
- Le chiavi devono essere estratte dal veicolo
- Nessuno all’interno del veicolo
2.2. Ricollegare la batteria di servizio
ATTENZIONE : Durante il ricollegamento della batteria di servizio non devono esserci persone a bordo del veicolo.
Potrebbe essere necessario procedere al controllo dello stato della batteria di servizio
.
NOTA : Contrassegnare i poli della batteria di servizio. Se possibile ricollegare il morsetto positivo poi quello negativo.
NOTA : Esistono capicorda avvitabili e capicorda agganciabili, denominati capicorda rapidi.
In ogni caso, il metodo di fissaggio dei capicorda della batteria di servizio è il seguente.
| Illustrazione | Operazione |

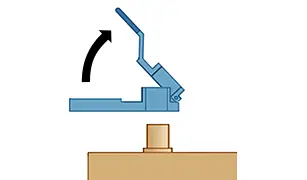

| Aprire il capocorda (Capocorda avvitato)Sollevare la levetta (Capocorda agganciato) |

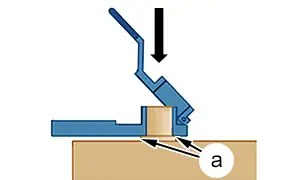

| Aprire il capocorda (Capocorda avvitato)Sollevare la levetta (Capocorda agganciato)Posizionare il capocorda in battuta sul morsetto batteria di servizio(in "a") |

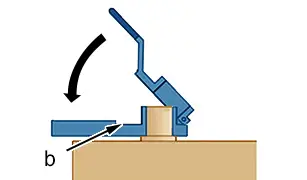

| Bloccare il capocorda stringendo la vite o premendo la levetta fino in battuta (in "b") |

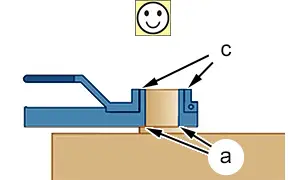

| Controllare visivamente che il capocorda sia in contatto con la base della batteria di servizio (in "a")Controllare visivamente che il capocorda batteria sia a filo con la parte superiore del morsetto della batteria di servizio (in "c") |

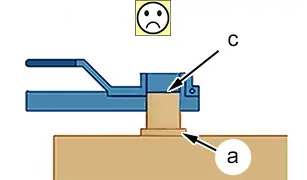

| Montaggio non corretto : Esempio 1- Il capocorda non è in contatto con la base della batteria di servizio(in "a")- Il capocorda non fuoriesce dalla parte superiore del morsetto della batteria di servizio(in "c") |

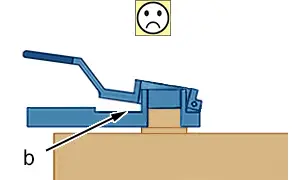

| Montaggio non corretto : Esempio 2- La levetta non è bloccata(in "b") |
2.3. Controllare i morsetti della batteria di servizio
Muovere il cavo per controllare la tenuta del capocorda sul morsetto della batteria di servizio.
2.4. Inserire il contatto
ATTENZIONE : Non avviare il motore.
Verificare che non vi siano messaggi d’errore o spie di segnalazione di errori.
Analizzare gli eventuali difetti e procedere all’azzeramento ; Con un apparecchio di diagnosi(se necessario).
2.5. Ripristinare le porte disabilitate
Ripristinare le porte disabilitate.
NOTA : Verificare il funzionamento.
2.6. Rispettare il tempo d’attesa dopo il ricollegamento della batteria di servizio
Attendere un minuto dopo il ricollegamento della batteria di servizio.
NOTA : Per i veicoli con cambio automatico o meccanico pilotato attendere 2 minuti.
2.7. Avviare il motore
ATTENZIONE : Utilizzare il sistema d’aspirazione dei gas di scarico dell’officina.
Verificare che il motore si avvii senza problemi.
2.8. Controllare l’inizializzazione dell’antipizzicamento delle porte
Verificare il funzionamento degli elementi e (o) dei seguenti organi :
- Gli alzacristalli elettrici ad impulsi
- Tetto apribile elettrico a impulsi
- Tendina del tetto apribile elettrico a impulsi
2.9. Verificare il funzionamento del freno di stazionamento
Per i veicoli con freno di stazionamento a comando elettrico verificare il funzionamento effettuando un inserimento e un disinserimento.
2.10. Interrompere il contatto
Verificare che non vi siano messaggi d’errore o spie di segnalazione di errori.
Analizzare gli eventuali difetti e procedere all’azzeramento ; Con un apparecchio di diagnosi(se necessario).
2.11. Verificare il funzionamento della chiusura centralizzata
Dare più impulsi ai tasti del telecomando per verificarne il funzionamento.
2.12. Personalizzazione cliente
Ripristinare :
- L’ora
- Le stazioni memorizzate nell’autoradio
- La configurazione dell’autoradio
2.13. Avvisare il cliente
Avvisare il cliente che alcune funzioni possono essere momentaneamente indisponibili per la reinizializzazione :
- Funzione Stop(stop and start)
- Climatizzazione
- Navigazione
