Peugeot 308: Preparazione veicolo nuovo : Deprotezione del veicolo
ATTENZIONE : Rispettare i consigli per la sicurezza e la pulizia
.
ATTENZIONE : La deprotezione del veicolo deve essere realizzata prima del lavaggio del veicolo.
La protezione dei veicoli è necessaria per evitare deterioramenti durante il trasporto e lo stoccaggio.
Esistono 5 tipi di protezione del veicolo :
- Telo di copertura parziale monouso
- Telo di copertura totale monouso
- Protezione per ruota monouso
- Pellicola adesiva
- Protezione delle spazzole tergicristallo
Scopo della protezione :
- Proteggere le verniciatura dal pulviscolo proveniente dall’atmosfera, e depositato durante lo stoccaggio e il trasporto
- Ridurre gli sfregamenti sulla carrozzeria durante gli interventi sul veicolo, quali ad esempio, la preparazione veicolo nuovo
- Conservare la brillantezza originale della vernice
- Conservare l’integrità delle spazzole tergicristallo
- Fornire ai clienti veicoli privi di difetti

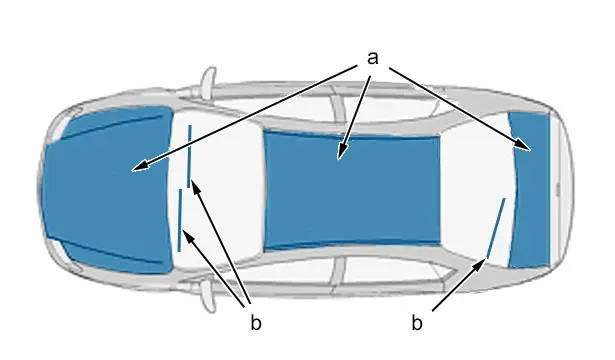

1. Descrizione delle zone protette
"a" Zone protette :
- Cofano motore
- Padiglione
- Telo del tetto(secondo il modello)
- Portellone posteriore(secondo il modello)
- Coperchio del bagagliaio(secondo il modello)
- Veicolo completo(secondo il modello)
"b" Protezione delle spazzole tergicristallo.
2. Protezione delle spazzole tergicristallo
2.1. Presentazione
| Illustrazione | Descrizione |

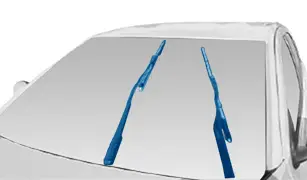

| Protezione delle spazzole tergicristallo |
|
NOTA : 2 procedure di smontaggio sono possibili in funzione del veicolo.
2.2. Precauzioni da prendere
| Illustrazione | Operazione |

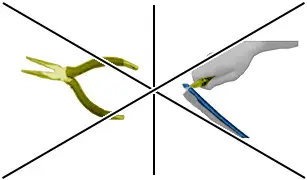

| Non utilizzare attrezzi in metallo o taglienti (Rischio di danneggiare il raschiaolio o il parabrezza) |

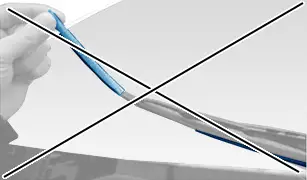

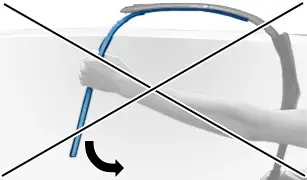

| - Non esercitare trazioni verso il basso |
| - Non esercitare trazioni verso l’alto |
2.3. Procedura di smontaggio (Posizione manutenzione)(*)
| Illustrazione | Operazione |

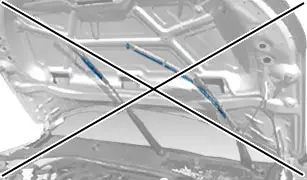

| Non aprire il cofano motore |
| Non togliere le protezioni in posizione arresto (Rischio di danneggiare il cofano motore) |
| - Mettere i bracci del tergicristallo in posizione manutenzione |

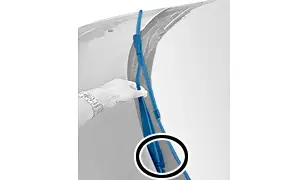

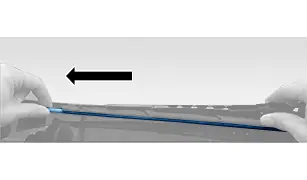

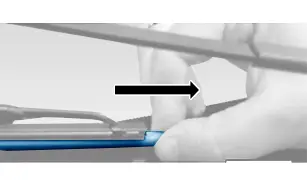

| Operazioni simmetriche- Sollevare leggermente e mantenere fermo il braccio del tergicristallo- Smontare la protezione nell’asta della spazzola del tergicristallo ; Secondo la freccia Mettere i bracci del tergicristallo in posizione di riposo |
2.4. Procedura di smontaggio (Posizione di arresto)
| Illustrazione | Operazione |

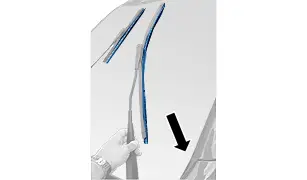

| - Sollevare leggermente e mantenere fermo il braccio del tergicristallo- Smontare la protezione nell’asta della spazzola del tergicristallo ; Secondo la freccia (Lato guidatore) |
| - Sollevare leggermente e mantenere fermo il braccio del tergicristallo- Smontare la protezione nell’asta della spazzola del tergicristallo ; Secondo la freccia (Lato passeggero) |
3. Prodotti di deprotezione carrozzeria
ATTENZIONE : Si consiglia di utilizzare prodotti raccomandati dal Costruttore
.
ATTENZIONE : Consultare le istruzioni per l’uso del prodotto utilizzato.
4. Preconizzazioni/precauzioni
4.1. Ripristino della temperatura del veicolo in caso di condizioni estreme
ATTENZIONE : Non effettuare operazioni di deprotezione su un veicolo con temperatura della carrozzeria inferiore a 10 °C.
ATTENZIONE : Non effettuare operazioni di deprotezione su un veicolo con temperatura della carrozzeria superiore a 35 °C.
| Illustrazione | Operazione |

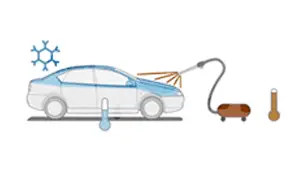

| Temperatura inferiore a 10 °C ; Bagnare la carrozzeria con acqua a 40 °C, per riportare la temperatura superficiale della carrozzeria tra 20 °C e 35 °C |

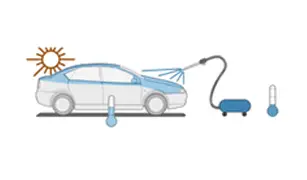

| Temperatura ambiente superiore a 35 °C ; Bagnare la carrozzeria con acqua a temperatura ambiente, per riportare la temperatura superficiale della carrozzeria tra 20 °C e 35 °C |

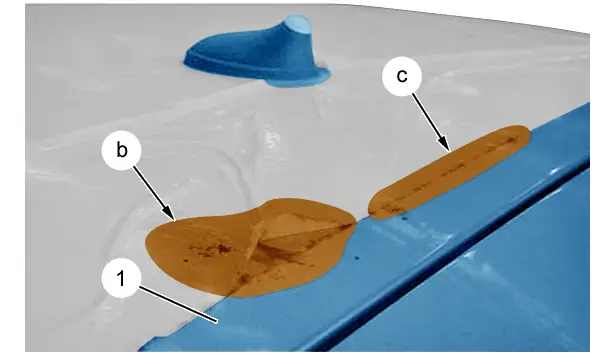

4.2. Presenza di sporco sul bordo della parte adesiva dell’elemento di protezione del veicolo
"b" Deposito di sporco sotto la parte adesiva dell’elemento di protezione del veicolo (1).
"c" Deposito di sporco sul bordo della parte adesiva dell’elemento di protezione del veicolo (1) allo stacco dello stesso.
ATTENZIONE : Non tentare di pulire la superficie prima della rimozione della parte adesiva dell’elemento di protezione del veicolo : Le particelle depositate sotto la parte adesiva dell’elemento di protezione del veicolo potrebbero rigare il trasparente.
4.3. Rottura della parte adesiva dell’elemento di protezione del veicolo

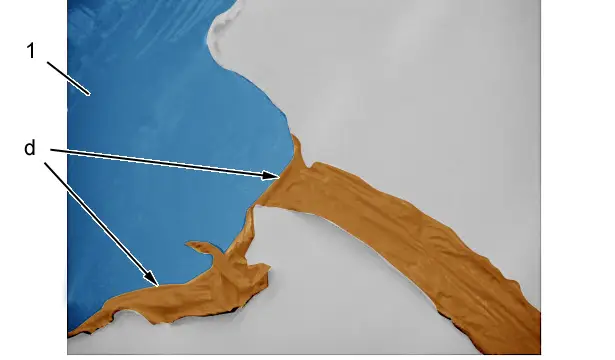

"d" La parte adesiva dell’elemento di protezione del veicolo (1) si strappa quando la si stacca.
ATTENZIONE : Non tentare di pulire la superficie prima della rimozione della parte adesiva dell’elemento di protezione del veicolo : Le particelle depositate sotto la parte adesiva dell’elemento di protezione del veicolo potrebbero rigare il trasparente.
5. Rimozione dei teli di copertura parziale monouso
5.1. Telo di protezione del tetto

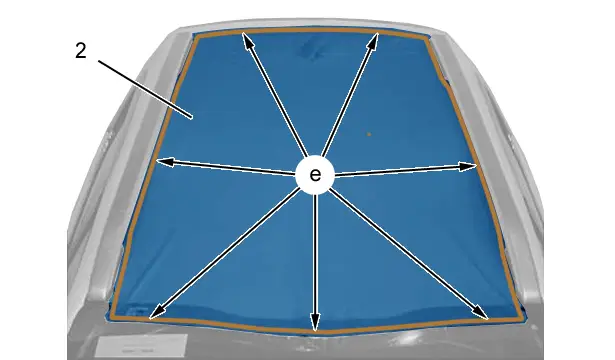

Staccare le parti adesive seguendo quest’ordine(in "e") :
- Parti adesive anteriori del telo di protezione (2) del tetto
- Parti adesive laterali del telo di protezione (2) del tetto
- Parti adesive posteriori del telo di protezione (2) del tetto
Togliere il telo di protezione (2) del tetto.
NOTA : Avvolgere su se stesso il telo di protezione (2) del tetto per raccogliere eventuali tracce di sporco.
5.2. Telo di protezione del cofano
ATTENZIONE : In caso di fissaggio manuale, controllare che il cofano sia aperto.
Sbloccare il cofano dall’interno del veicolo.
Aprire il cofano motore.
Bloccare il cofano motore in posizione aperta.

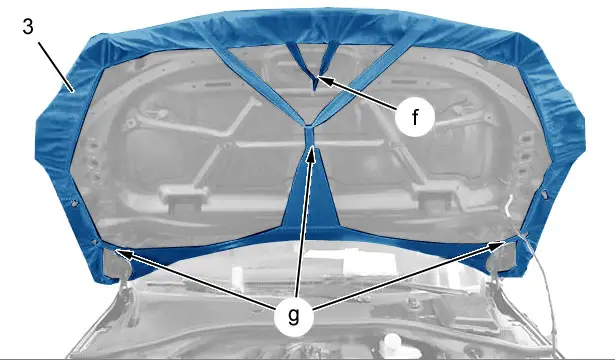

Sganciare il telo di protezione (3) del cofano(in "f").
Sgraffare il telo di protezione (3) del cofano(in "g").

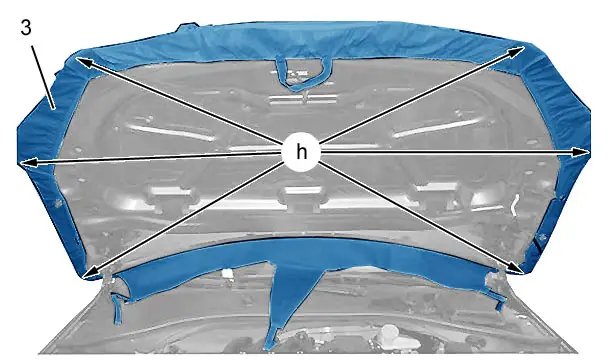

Togliere il telo di protezione (3) dagli angoli del cofano(in "h").
Togliere il telo di protezione (3) dal cofano.
5.3. Telo di protezione del coperchio del bagagliaio

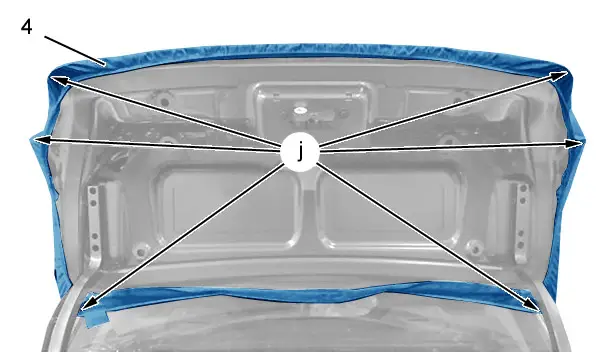

Togliere il telo di protezione (4) dagli angoli del coperchio del bagagliaio(in "j").
Togliere il telo di protezione (4) dal coperchio del bagagliaio.
5.4. Telo di protezione della capote del tetto apribile

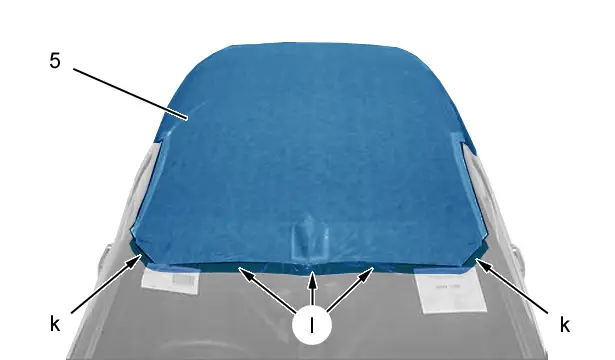

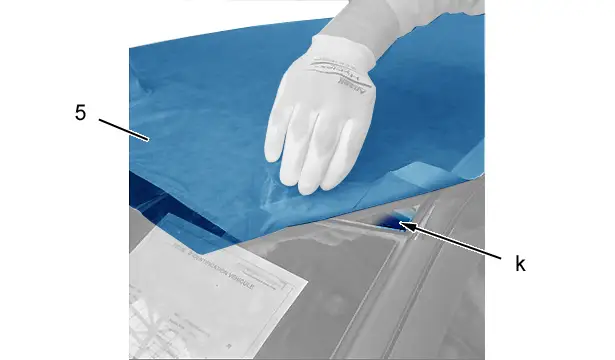

Rimuovere le parti adesive anteriori del telo di protezione (5) della capote del tetto apribile(in "k", "l").
Iniziare a togliere il telo di protezione (5) della capote del tetto apribile dagli angoli(in "k").

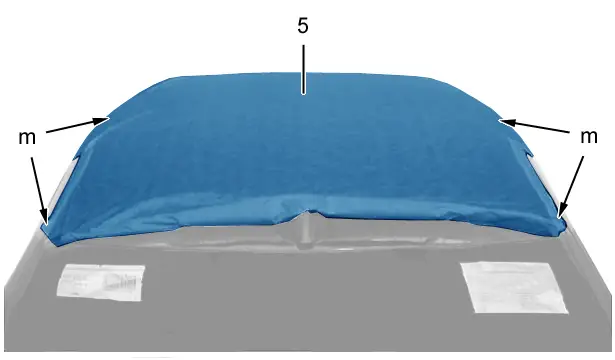

Rimuovere le parti adesive laterali del telo di protezione (5) della capote partendo dalla parte anteriore verso quella posteriore(in "m").
NOTA : Avvolgere su se stesso il telo di protezione (5) della capote per raccogliere le eventuali tracce di sporco.
Aprire il bagagliaio.

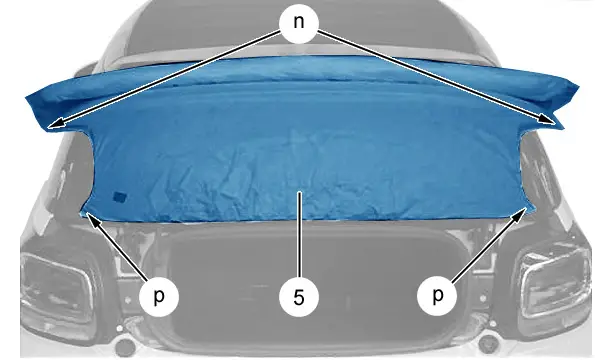

Togliere il telo di protezione (5) della capote del tetto apribile dagli angoli superiori del coperchio del bagagliaio(in "n").
Togliere il telo di protezione (5) della capote del tetto apribile dagli angoli inferiori del coperchio del bagagliaio(in "p").
Rimuovere il telo di protezione (5) dalla capote del tetto apribile.
6. Rimozione del telo di protezione totale e/o di protezione della ruota monouso(secondo versione)
6.1. Telo di protezione totale del veicolo

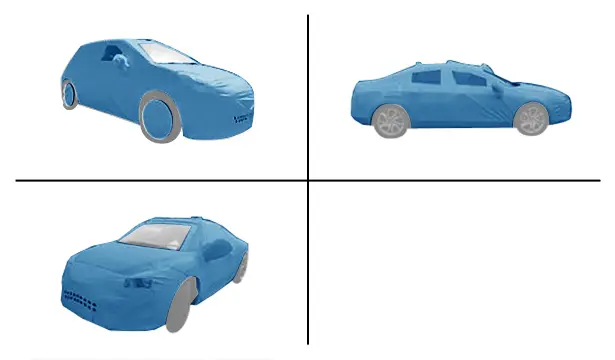

Esempio di telo di protezione totale.
| Illustrazione | Operazione |

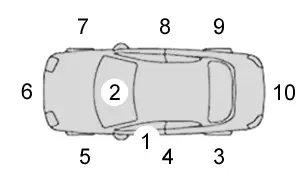

| Per ottimizzare gli spostamenti attorno al veicolo, effettuare le operazioni seguendo l’ordine indicato in seguito, per un veicolo con guida a sinistraPer un veicolo con guida a destra, adattare la sequenza delle operazioni |
ATTENZIONE : In caso di fissaggio manuale, controllare che il cofano sia aperto.
ATTENZIONE : Piegare il telo di protezione verso l’esterno per evitare che la parte esterna entri in contatto con la carrozzeria.
| Illustrazione | Operazione |

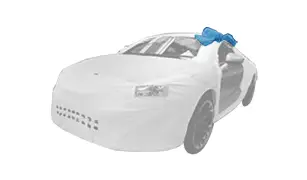

| Operazione 1Avvolgere su se stesso il telo della porta guidatore per raccogliere eventuali tracce di sporcoAgganciare il telo sulla parte alta della porta utilizzando gli appositi agganci |

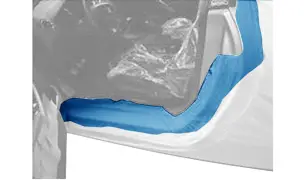

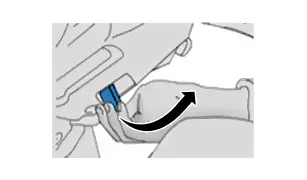

| Operazione 1Aprire la porta lato guidatoreStaccare le parti adesive lungo il bordo dell’entrata della portaRipiegare e incollare nuovamente le parti adesive all’interno del telo |
| Operazione 1Sbloccare il cofano dall’interno del veicoloChiudere la portiera guidatore |

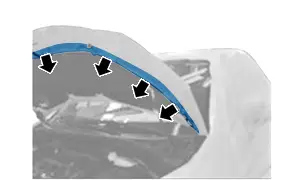

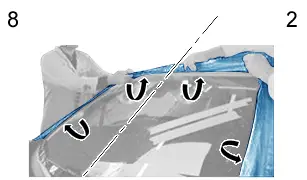

| Operazione 2Staccare le parti adesive sulla prima metà del contorno del parabrezza, lato guidatoreRipiegare e incollare nuovamente le parti adesive all’interno del teloOperazione 8Staccare le parti adesive sulla seconda metà del contorno del parabrezza, lato passeggeroRipiegare e incollare nuovamente le parti adesive all’interno del telo |

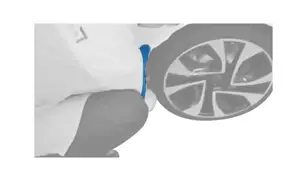

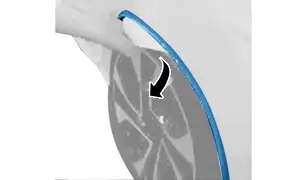

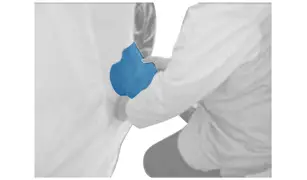

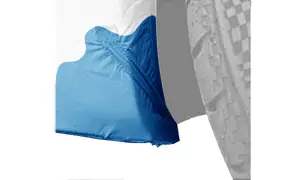

| Operazione 3 / 5 / 7 / 10Estrarre l’inserto irrigiditore del passaruota |

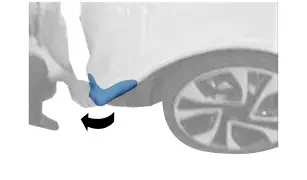

| Operazione 4Sgraffare il telo a livello del sottoscocca sinistro partendo dalla parte posteriore verso la parte anteriore |
| |

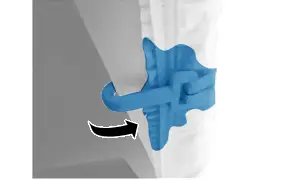

| Operazione 6Sgraffare i ganci sotto il paraurti anteriore |

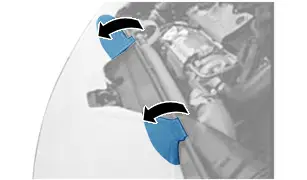

| Operazione 6Aprire il cofano motoreSgraffare i ganci dalla parte superiore (vano motore) |
| Operazione 6Sgraffare tutti i ganci fissati sulla parte interna del cofanoNon rimuovere il telo di protezione e lasciare i ganci nel vano motoreRichiudere il cofano alla prima tacca |
| Operazione 9Sgraffare il telo a livello del sottoscocca destro partendo dalla parte anteriore verso la parte posteriore |
| Operazione 11Sgraffare i ganci sotto al paraurti posteriore |

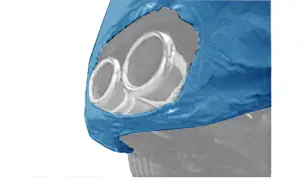

| Operazione 11Togliere il telo di protezione all’altezza delle uscite di scarico |

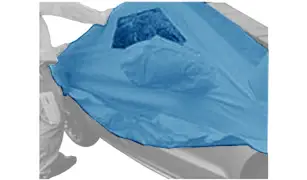

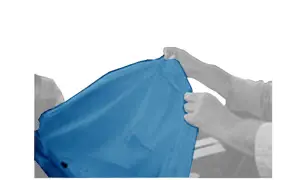

| Operazione 11Avvolgere il telo di protezione su sé stessoIniziare l’operazione partendo dalla parte posteriore del veicolo verso la parte anterioreEvitare di mettere a contatto la superficie esterna del telo di protezione ed il sistema d’aggancio sulla carrozzeria |
| Operazione 12Aprire il cofano motoreRimuovere il telo di protezione dal cofano |
6.2. Elemento di protezione della ruota(secondo le versioni)
| Prima possibilità : Pellicola adesiva | Operazioni |

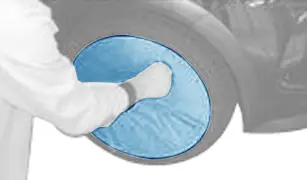

| Praticare manualmente dei fori sulla pellicola di protezione della ruota negli alveoli del cerchio |

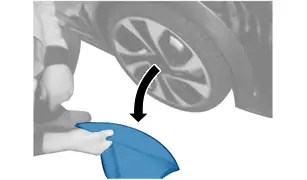

| Rimuovere la pellicola di protezione della ruota |
| Seconda possibilità : Pellicola adesiva con linguetta | Operazioni |

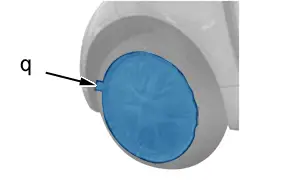

| Rimuovere la pellicola di protezione della ruota tirando la linguetta(in "q") |
| Terza possibilità : Elemento di protezione rigido con linguetta | Operazioni |

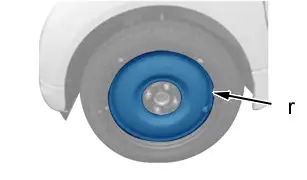

| Rimuovere l’elemento di protezione della ruota(in "r")Con lo strumento per sganciare |
7. Rimozione della pellicola adesiva
ATTENZIONE : Non utilizzare alcun attrezzo per togliere la pellicola adesiva o sollevarne il bordo.
| Illustrazione | Operazione |

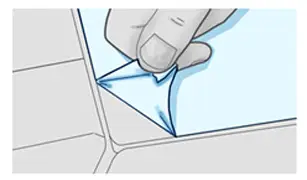

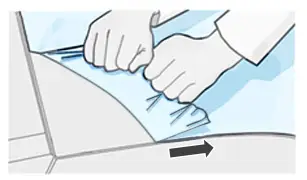

| Prima faseSollevare un angolo della pellicola adesiva, per staccarla dalla zona d’applicazioneStaccare la pellicola adesiva di alcuni cm² e tirarla per 10 cm |
| Seconda faseAfferrare con le due mani il tratto di pellicola adesivaTirare la pellicola adesiva parallelamente alla superficie protetta fino a rimuoverla completamente |
