Peugeot 308: Smontaggio - rimontaggio : Gruppo motoventilatore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

1. Operazioni preliminari

Posizionare il veicolo su un ponte elevatore a 2 colonne.

ATTENZIONE : Realizzare le operazioni da effettuare prima di scollegare le batterie di servizio .

Scollegare le batterie di servizio (Secondo la procedura specifica ).

Svuotare il circuito di raffreddamento della catena di trazione elettrica .

Smontare :

• Le protezioni nel sottoscocca
• Il paraurti anteriore
• Il deflettore sotto al paraurti anteriore
• I proiettori anteriori

2. Smontaggio

Sganciare :

• Il fascio cavi elettrico (in "b")
• Il relais di comando del gruppo motoventilatore(in "a")

Staccare il connettore del gruppo motoventilatore(in "d").

Sganciare il fascio elettrico (in "c").

Sganciare il fascio elettrico (in "e").

Smontare :

• La vite (1)
• La piastra (2)

Smontare :

• Le viti (4),(5)
• La modanatura superiore (3)

Sganciare il tubo di degasificazione (6)  (in "f").

Smontare :

• Le viti (8),(9),(10)
• La traversa superiore (7)

Smontare :

• La vite (11)
• La piastra (12)

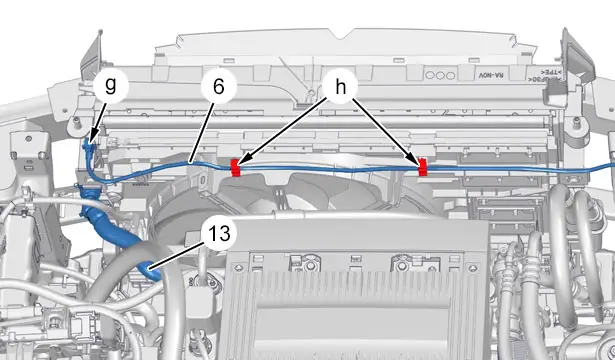

Sganciare :

• Il tubo di degasificazione (6)  (in "g","h")
• Il tubo ‎ (13) del circuito di raffreddamento della catena di trazione elettrica

ATTENZIONE : Non danneggiare le alette del condensatore di refrigerazione.

Togliere le viti (14),(16).

Sollevare l’insieme motoventilatore ‎ (15) per liberare le staffe di fissaggio dal loro alloggiamento  (in "j").

Estrarre il gruppo motoventilatore ‎ (15) da sopra il veicolo.

3. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio.

Coppie di serraggio :

• Elementi del circuito di refrigerazione
• Circuito di raffreddamento della catena di trazione elettrica

ATTENZIONE : Non danneggiare le alette del condensatore di refrigerazione.

Rimontare il gruppo motoventilatore (15).

Reinserire le staffe di fissaggio del motoventilatore (15) nei relativi alloggiamenti  (in "j").

Riposizionare le viti (14),(16).

Riagganciare :

• Il tubo ‎ (13) del circuito di raffreddamento della catena di trazione elettrica
• Il tubo di degasificazione (6)  (in "g","h")

Rimontare :

• La piastra (12)
• La vite (11)
• La traversa superiore (7)
• Le viti (8),(9),(10)

Riagganciare il tubo di degassificazione (6)  (in "f").

Rimontare :

• La modanatura superiore (3)
• Le viti (4),(5)
• La piastra (2)
• La vite (1)

Agganciare il fascio elettrico (in "e").

Ricollegare il connettore del gruppo motoventilatore(in "d").

Aggraffare :

• Il fascio cavi elettrico (in "c")
• Il fascio cavi elettrico (in "b")
• Il relais di comando del gruppo motoventilatore(in "a")

4. Operazioni complementari

Rimontare :

• I proiettori anteriori
• Il deflettore sotto al paraurti anteriore
• Il paraurti anteriore
• Le protezioni nel sottoscocca

ATTENZIONE : Effettuare le operazioni dopo aver ricollegato le batterie di servizio .

Ricollegare le batterie di servizio (Secondo la procedura specifica ).

Procedere alla degasificazione del circuito di raffreddamento della catena di trazione elettrica .

Riportare il veicolo sulle sue ruote.
