Peugeot 308: Smontaggio - rimontaggio : Pompa elettrica dell’acqua di raffreddamento del turbocompressore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Attrezzatura

Materiale : Strumento di diagnosi.

2. Ubicazione

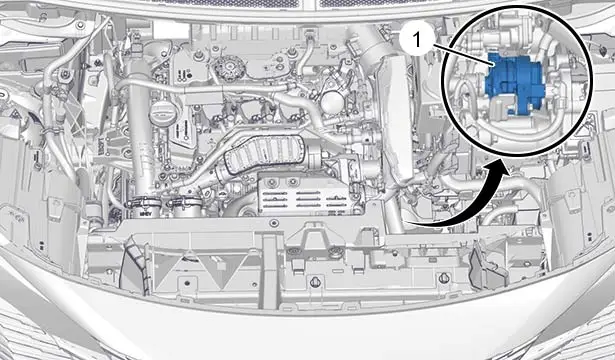

(1) Pompa dell’acqua elettrica di refrigerazione del turbocompressore.

3. Operazioni preliminari

Collocare il veicolo su un ponte elevatore a 2 colonne.

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

Togliere la protezione sotto al motore .

CATENA DI TRAZIONE MHEV

Svuotare il circuito di raffreddamento della catena di trazione ibrida .

Smontare :

• La maschera
• Il raccordo d’entrata aria
• Il dispositivo antirisonanza d’entrata dell’aria
• Il catalizzatore

4. Smontaggio

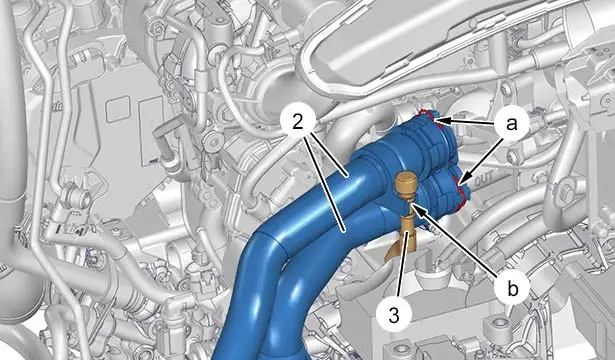

Disaccoppiare il tubo (3) di messa in aria libera (in "b").

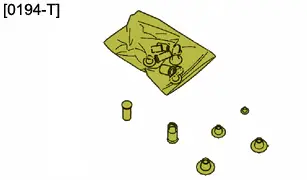

ATTENZIONE : Tappare i fori con l’attrezzo [0194-T].

Sganciare le mollette (in "a").

Scollegare le tubature (2).

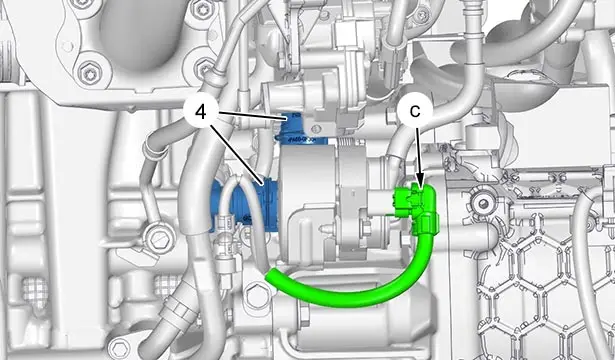

Scollegare il connettore  (in "c").

ATTENZIONE : Tappare i fori con l’attrezzo [0194-T].

Scollegare le tubature (4).

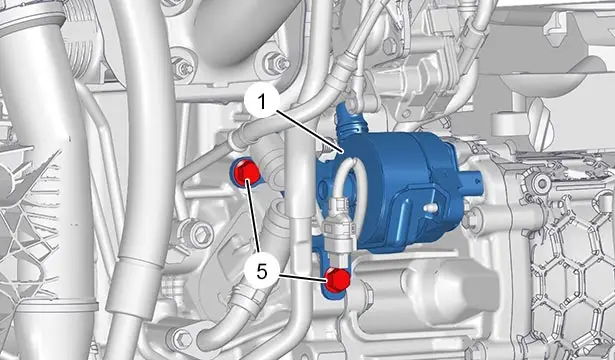

Togliere le viti (5).

Écarter la pompe à eau électrique (1) de refroidissement du turbocompresseur (Con il relativo supporto) (Far scendere solamente di qualche centimetro).

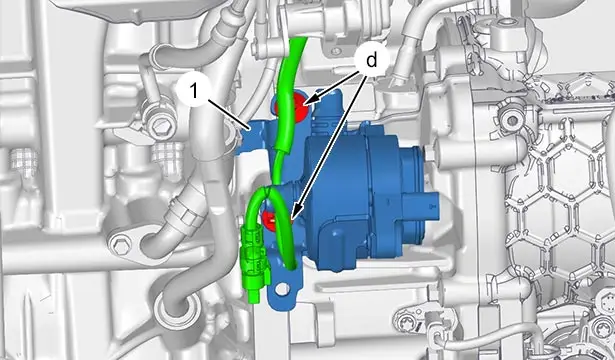

Sganciare e scostare il fascio cavi elettrico  (in "d").

Déposer la pompe à eau électrique (1) de refroidissement du turbocompresseur (Con il relativo supporto).

NOTA : Operazioni da realizzare sul banco.

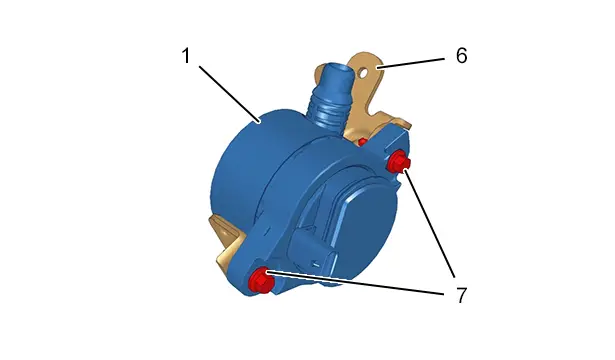

Smontare :

• Le viti (7)
• La pompe à eau électrique (1) de refroidissement du turbocompresseur
• Il supporto (6)

5. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio.

CATENA DI TRAZIONE MHEV

Coppie di serraggio :

• Motore
• Linea di scarico

Assemblare :

• La pompe à eau électrique (1) de refroidissement du turbocompresseur (Con il relativo supporto (6) )
• Le viti (7)

Rimontare :

• La pompe à eau électrique (1) de refroidissement du turbocompresseur (Con il relativo supporto (6))
• Le viti (5)

Riagganciare il fascio cavi elettrico  (in "d").

Togliere gli attrezzi [0194-T].

Accoppiare i tubi ‎(4).

Ricollegare il connettore  (in "c").

ATTENZIONE : Tappare i fori con l’attrezzo [0194-T].

Accoppiare i tubi ‎(2).

Riagganciare le mollette  (in "a").

Accoppiare il tubo (3) di messa in aria libera (in "b").

6. Operazioni complementari

Rimontare :

• Il catalizzatore
• Il dispositivo antirisonanza d’entrata dell’aria
• Il raccordo d’entrata aria

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

CATENA DI TRAZIONE MHEV

Riempire ed effettuare lo spurgo del circuito di raffreddamento della catena di trazione ibrida .

Rimontare :

• La protezione sotto al motore
• La maschera
• Il veicolo sulle sue ruote
