Peugeot 308: Smontaggio - rimontaggio : Pompa dell’acqua

TASSATIVO : Rispettare i consigli di sicurezza e di pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

2. Operazioni preliminari

Collocare il veicolo su un ponte elevatore a 2 colonne.

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

TASSATIVO : Interrompere la tensione del veicolo .

Svuotare il circuito di raffreddamento della catena di trazione ibrida .

Smontare :

• La cinghia di trascinamento degli accessori
• La cinghia di trascinamento della pompa dell’acqua

3. Smontaggio

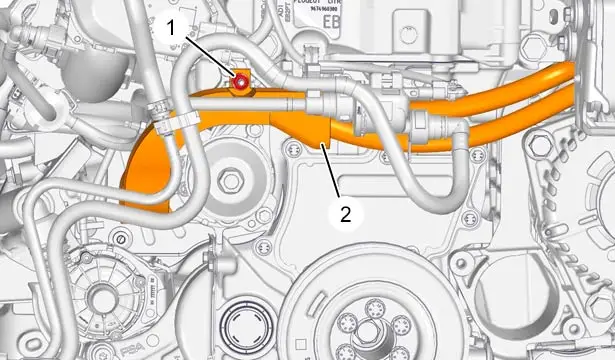

ATTENZIONE : Non danneggiare i fasci elettrici di alimentazione(2).

Smontare il dado (1).

Staccare i fasci elettrici di potenza (2).

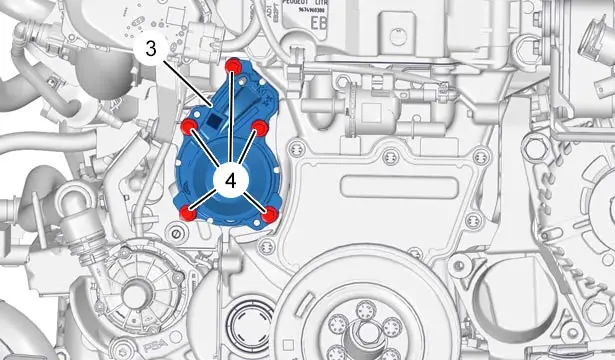

Smontare :

• Le 5 viti (4)
• La pompa dell’acqua (3)

4. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

ATTENZIONE : Il piano di giunzione non deve presentare né tracce di urti, né rigature.

Rimontare :

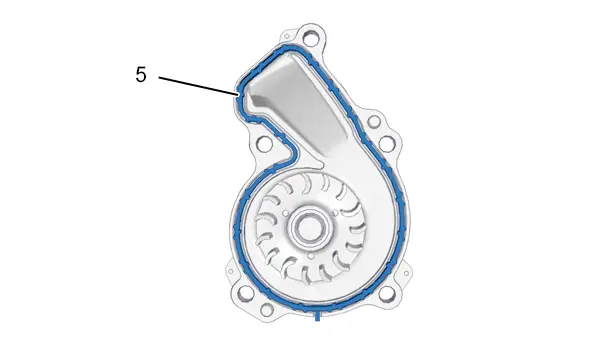

• La guarnizione di tenuta (5) nuova
• La pompa dell’acqua (3)
• Le 5 viti (4)
• I fasci elettrici di potenza (2)
• Il dado (1)

5. Operazioni complementari

Rimontare :

• La cinghia di trascinamento della pompa dell’acqua nuova
• La cinghia di trascinamento degli accessori

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio(secondo l’equipaggiamento).

Riempire ed effettuare lo spurgo del circuito di raffreddamento della catena di trazione ibrida .

Riportare il veicolo sulle sue ruote.

Controllare l’assenza di perdita.
