Peugeot 308: Smontaggio - rimontaggio : Captatore della temperatura esterna

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

Legenda : Simboli delle operazioni .

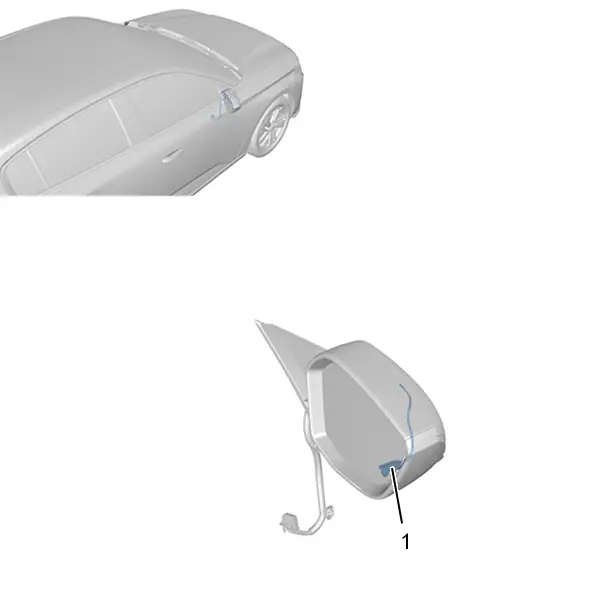

1. Ubicazione

2. Operazioni preliminari

NOTA : Il captatore della temperatura esterna si trova nel retrovisore esterno destro.

Staccare il retrovisore esterno .

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

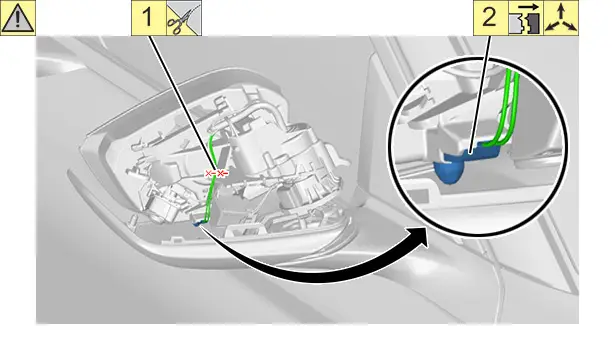

3. Smontaggio

ATTENZIONE : Lasciare una lunghezza sufficiente per ristabilire il collegamento elettrico del captatore di temperatura esterna (40 mm).

4. Rimontaggio

Ristabilire il collegamento elettrico della sonda di temperatura esterna con dei manicotti a saldare (tipo RAYCHEM), poi isolare con la guaina termoretraibile .

Procedere in ordine inverso rispetto alle operazioni di smontaggio.

5. Operazioni complementari

Ricollocare il retrovisore esterno .

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

6. Controllo

Controllare il funzionamento dei vari equipaggiamenti.
