Peugeot 308: Smontaggio - rimontaggio : Retrovisore esterno

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

Legenda : Simboli delle operazioni .

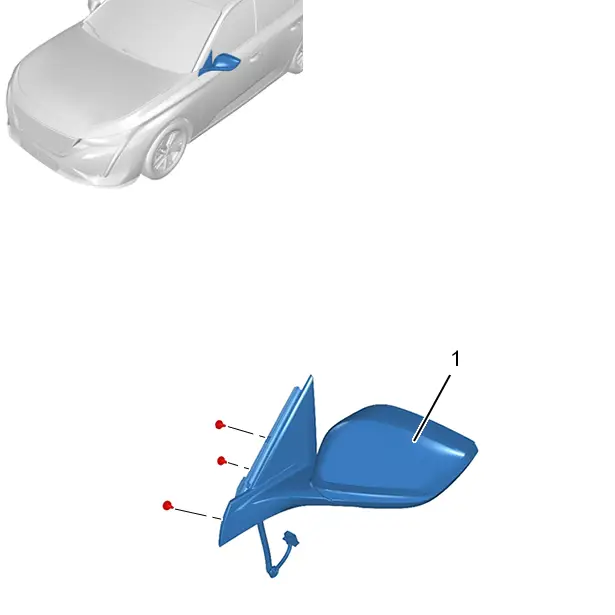

1. Ubicazione

CATENA DI TRAZIONE TERMICA OPPURE CATENA DI TRAZIONE ELETTRICA OPPURE CATENA DI TRAZIONE MHEV OPPURE CATENA DI TRAZIONE PHEV

2. Attrezzatura

3. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare la batteria di servizio o le batterie di servizio (a seconda dell’equipaggiamento).

4. Operazioni comuni

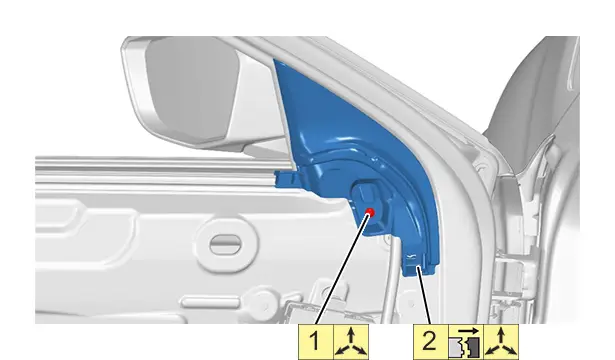

Smontare il pannello di rivestimento della portiera anteriore .

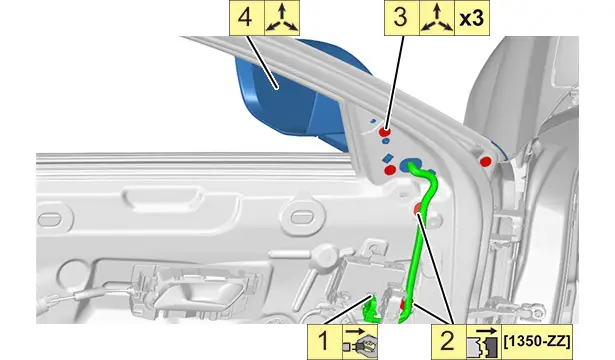

5. Smontaggio

6. Rimontaggio

Procedere in ordine inverso rispetto alle operazioni di smontaggio.

7. Operazioni complementari

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare la batteria di servizio o le batterie di servizio (a seconda dell’equipaggiamento).

8. Operazioni comuni

Rimontare il pannello di rivestimento della portiera anteriore .

9. Controllo

Controllare il funzionamento dei vari equipaggiamenti.
