Peugeot 308: Smontaggio - rimontaggio : Cartuccia filtrante e essiccante

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

ATTENZIONE : Togliere otturatori dei collettori, fasce e raccordi solo al momento del raccordo al veicolo.

1. Sostituzione sistematica dei pezzi

2. Attrezzatura

Materiale : Stazione di carica e di riciclaggio del circuito di refrigerazione.

3. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

Scollegare la batteria di servizio .

Svuotare il circuito di refrigerazione ; Con la stazione di carica e riciclaggio.

Togliere il rivestimento del motore elettrico di trazione (secondo l’equipaggiamento).

4. Smontaggio

NOTA : Proteggere l´ambiente ; Con un panno pulito.

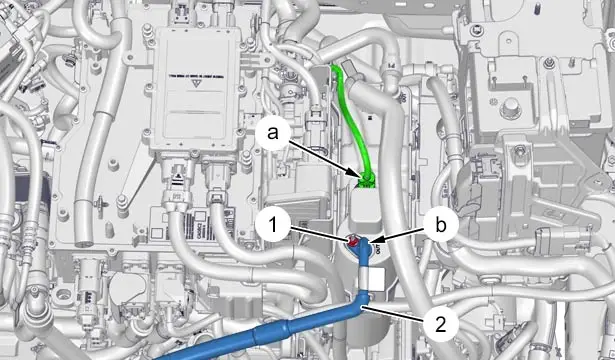

Scollegare il connettore (In "a").

ATTENZIONE : Chiudere rapidamente tutte le condutture per evitare l’ingresso di umidità ; Con gli attrezzi [1701-HZ].

Smontare il dado (1).

Disaccoppiare il condotto di refrigerazione (2) (In "b").

Sganciare il fascio elettrico (In "d").

Sganciare la protezione (3) (in "c" e "e").

Sganciare la protezione (4) (In "f").

Togliere le viti (5) e (7).

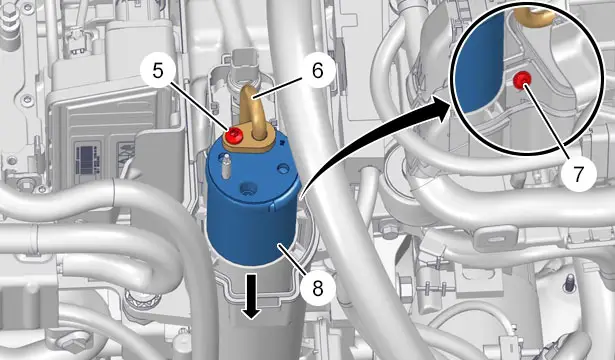

Spostare la cartuccia filtrante ed essiccante (8) dal condotto di refrigerazione (6) ; Spingere nel senso della freccia .

ATTENZIONE : Chiudere rapidamente tutte le condutture per evitare l’ingresso di umidità ; Con gli attrezzi [1701-HZ].

Disaccoppiare e spostare il supporto (9) (secondo la freccia ) (In "g").

Inclinare l’insieme (8) supporto (9) - cartuccia filtrante e essiccante (verso la parte anteriore del veicolo).

Togliere l’insieme supporto (9) e cartuccia di filtraggio e asciugatura (8).

5. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

ATTENZIONE : Togliere otturatori dei collettori, fasce e raccordi solo al momento del raccordo al veicolo.

ATTENZIONE : La cartuccia essiccante è sempre fornita in confezionamento sotto vuoto. Se l’imballaggio non è ermetico o se la data di scadenza (se indicata) viene superata, il kit essiccante non deve essere utilizzato e deve essere distrutto.

ATTENZIONE : Non lasciare la nuova cartuccia filtrante e essiccante all’aria aperta per più di 5 minuti.

ATTENZIONE : Rimontare le guarnizioni toriche ‎(10), (11) nuove.

Lubrificare le guarnizioni toriche (10) ,(11) ; Con dell’olio per compressore della climatizzazione.

Aprire l’imballaggio sotto vuoto del kit essiccante.

Rimontare :

• La nuova cartuccia filtrante ed essiccante (8)
• Il supporto (9)
• Il condotto di refrigerazione (6)
• Le viti (5), (7)

Riposizionare e riagganciare :

• La protezione (4) (In "f")
• La protezione (3) (in "c" e "e")

Agganciare il fascio elettrico (In "d").

Accoppiare il condotto di refrigerazione (2) (In "b").

Rimontare la vite (1).

Ricollegare il connettore (In "a").

6. Operazioni complementari

Rimontare il rivestimento del motore elettrico di trazione (secondo l’equipaggiamento).

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie.

NOTA : Durante il riempimento del circuito con fluido frigorifero, aggiungere la quantità di olio corrispondente a quella che era contenuta nell’elemento sostituito (Cartuccia filtrante e essiccante).

Effettuare un tiraggio a vuoto del circuito di refrigerazione (Per 35 minuti minimo) ; Con la stazione di carica e riciclaggio.

Verificare la sigillatura del circuito di refrigerazione.

CATENA DI TRAZIONE ELETTRICA

Ricaricare il circuito di refrigerazione .

ATTENZIONE : Dopo ogni operazione sul circuito di refrigerazione, pulire il circuito di refrigerazione.

Per pulire il circuito di refrigerazione ; Con lo strumento di diagnosi :

• Collegare l’attrezzo di diagnosi
• Accedere al sottomenu : Calcolatore di supervisione della catena di trazione elettrica / Riparazione / Intervento in garanzia / Pulizia del circuito di refrigerazione
• Attivare la procedura di pulizia del circuito di refrigerazione

Controllare il funzionamento della refrigerazione.
