Peugeot 308: Smontaggio-rimontaggio : Condotti di refrigerazione

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

ATTENZIONE : Togliere otturatori dei collettori, fasce e raccordi solo al momento del raccordo al veicolo.

1. Sostituzione sistematica dei pezzi

Descrizione	Quantità
Guarnizioni toriche (Valvola riduttrice di pressione di refrigerazione)	4
Guarnizioni toriche (Condensatore di refrigerazione)	4
Guarnizioni toriche (Compressore di refrigerazione)	4
Guarnizioni toriche sul raccordo (Tubo di bassa pressione)	2

2. Attrezzatura

Materiale : Stazione di carica e di riciclaggio del circuito di refrigerazione.

Attrezzo	Riferimento	Descrizione

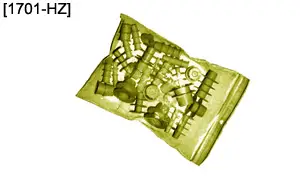

	[1701-HZ] (*)	Tappi di protezione circuito di refrigerazione
(*) Utilizzare l’equipaggiamento standard da officina se l’attrezzo specifico non è disponibile

3. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

Scollegare la batteria di servizio 12 V.

Svuotare il circuito di refrigerazione ; Utilizzando la stazione di carica e di riciclaggio del circuito di refrigerazione.

Smontare :

• La scatola del filtro dell’aria (se necessario)
• Lo schermo acustico posteriore del motore (secondo l’equipaggiamento)
• La protezione sotto al motore (se necessario)
• Il paraurti anteriore
• L’armatura superiore del paraurti anteriore (se necessario)
• L’armatura centrale del paraurti anteriore (se necessario)
• Il modulo d’entrata dell’aria pilotata (secondo l’equipaggiamento)

Spostare la scatola di degasificazione .

4. Smontaggio

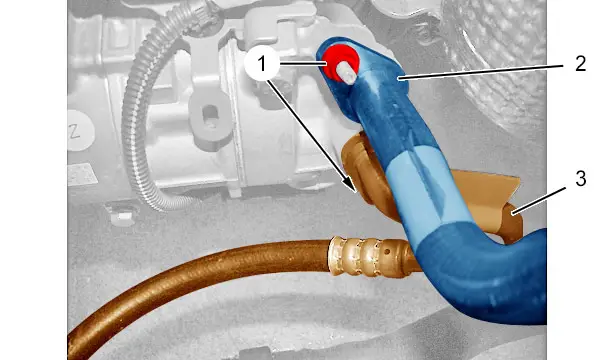

Togliere i dadi (1).

ATTENZIONE : Tappare rapidamente tutti i condotti e il compressore per evitare l’infiltrazione d’umidità ; Con gli attrezzi [1701-HZ].

ATTENZIONE : Disaccoppiare i condotti di refrigerazione (2), (3) del compressore di refrigerazione.

Disaccoppiare :

• Il condotto di refrigerazione alta pressione (3) del compressore di refrigerazione elettrico
• Il condotto di refrigerazione bassa pressione (2) dell’insieme condotti di refrigerazione

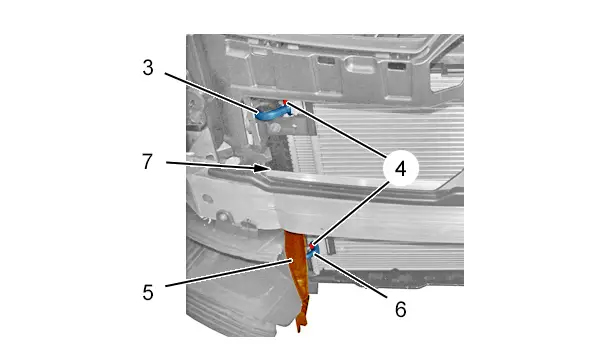

Smontare :

• Il deflettore dell’aria (5) (secondo l’equipaggiamento)
• La vite (7)
• I dadi (4)

ATTENZIONE : Tappare rapidamente tutti i condotti e il condensatore per inibire l’entrata di umidità ; Con gli attrezzi [1701-HZ].

ATTENZIONE : Disaccoppiare i condotti di refrigerazione (3) e (6) perpendicolare al condensatore di refrigerazione.

Disaccoppiare :

• Il condotto di refrigerazione alta pressione (3) del compressore di refrigerazione elettrico
• L’insieme condotti di refrigerazione (6)

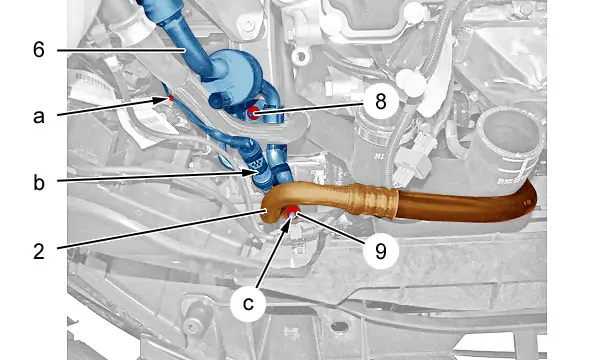

Sganciare il fascio elettrico (in "a").

Scollegare il connettore dal pressostato di refrigerazione (in "b").

Togliere il dado (9).

Disaccoppiare il condotto di refrigerazione bassa pressione (2) insieme condotti di refrigerazione/compressione (in "c").

Smontare :

• Il dado (8)
• Il condotto di refrigerazione bassa pressione (2) dell’insieme condotti di refrigerazione

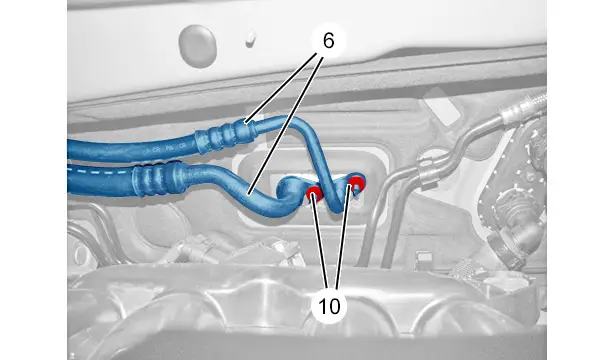

Togliere i dadi (10).

ATTENZIONE : Tappare rapidamente tutti i condotti e l’espansore per evitare l’entrata di umidità ; Con gli attrezzi [1701-HZ].

Disaccoppiare l’insieme condotti di refrigerazione (6) perpendicolarmente all’espansore di refrigerazione .

Spostare l’insieme condotti di refrigerazione (6).

Smontare :

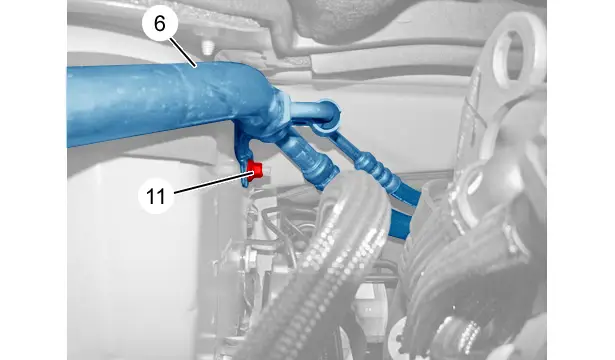

• Il dado (11)
• L’insieme condotti di refrigerazione (6)

5. Rimontaggio

ATTENZIONE : Controllare la pulizia dei condotti di refrigerazione (2), (3), (6) a monte e a valle degli elementi del circuito di refrigerazione.

ATTENZIONE : Prima di rimontare i condotti di refrigerazione (2), (3), (6), collocare delle guarnizioni toriche nuove lubrificate con olio per compressore di refrigerazione.

CATENA DI TRAZIONE TERMICA E RAFFREDDAMENTO AUTOMATICO

ATTENZIONE : Rispettare le coppie di serraggio .

Rimontare (Nell’ordine) :

• L’insieme condotti di refrigerazione (6)
• Il dado (11)
• Il condotto di refrigerazione bassa pressione (2) dell’insieme condotti di refrigerazione
• Il condotto di refrigerazione alta pressione (3) del compressore di refrigerazione elettrico

ATTENZIONE : La flangia dei condotti di refrigerazione deve essere appoggiata sulla relativa interfaccia prima di serrare i dadi (1).

Accoppiare sul compressore di refrigerazione :

• Il condotto di refrigerazione alta pressione (3) del compressore di refrigerazione elettrico
• Il condotto di refrigerazione bassa pressione (2) dell’insieme condotti di refrigerazione

Ricollocare i dadi (1).

ATTENZIONE : La flangia dei condotti di refrigerazione deve essere appoggiata sulla relativa interfaccia prima di serrare i dadi (4).

Accoppiare sul condensatore di refrigerazione :

• L’insieme condotti di refrigerazione (6)
• Il condotto di refrigerazione alta pressione (3) del compressore di refrigerazione elettrico

Rimontare :

• I dadi (4)
• La vite (7)
• Il deflettore dell’aria (5) (secondo l’equipaggiamento)

ATTENZIONE : La flangia dei condotti di refrigerazione deve essere appoggiata sulla relativa interfaccia prima di serrare i dadi (10).

Accoppiare l’insieme condotti di refrigerazione (6) sull’espansore di refrigerazione .

Ricollocare i dadi (10).

ATTENZIONE : La flangia dei condotti di refrigerazione deve essere in appoggio sulla propria interfaccia prima di serrare il dado (9).

Accoppiare il condotto di refrigerazione bassa pressione (2) insieme condotti di refrigerazione/compressione (in "c").

Rimontare i dadi (8) e (9).

Ricollegare il connettore del pressostato di refrigerazione (in "b").

Agganciare il fascio elettrico (in "a").

Effettuare un tiraggio a vuoto del circuito di refrigerazione (per almeno 15 minuti).

Verificare la sigillatura del circuito di refrigerazione.

6. Operazioni complementari

Rimontare :

• La scatola di degasificazione
• Lo schermo acustico posteriore del motore (secondo l’equipaggiamento)
• La scatola del filtro dell’aria
• La protezione sotto al motore (Se necessario)
• Il modulo d’entrata dell’aria pilotata (secondo l’equipaggiamento)
• L’armatura centrale del paraurti anteriore (se necessario)
• L’armatura superiore del paraurti anteriore (se necessario)
• Il paraurti anteriore

Effettuare un tiraggio a vuoto del circuito di refrigerazione (per almeno 35 minuti).

RAFFREDDAMENTO AUTOMATICO E CATENA DI TRAZIONE TERMICA

Ricaricare il circuito di refrigerazione .

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

Ricollegare la batteria di servizio.

Controllare il funzionamento della refrigerazione.
