Peugeot 308: Smontaggio - rimontaggio : Elemento di comando delle velocità del ventilatore d’aria

Peugeot 308 (P5) 2021-2025 Manuale di servizio / Organo elettrico :: Confort e vita a bordo / Riscaldamento, refrigerazione / Smontaggio - rimontaggio : Elemento di comando delle velocità del ventilatore d’aria

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

Legenda : Simboli delle operazioni .

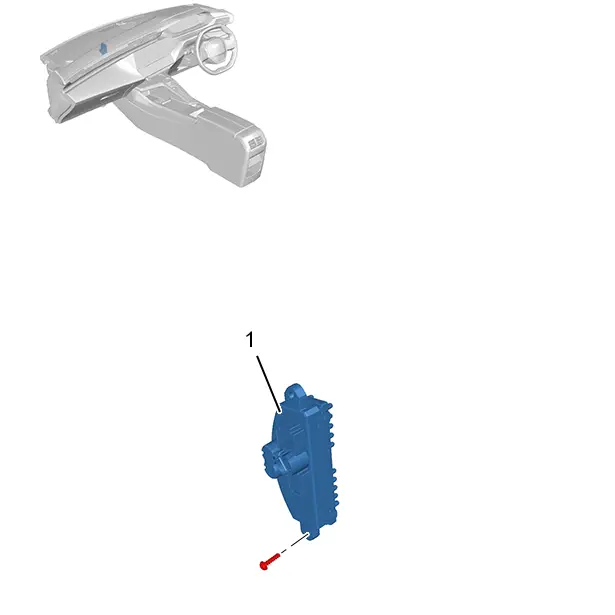

1. Ubicazione

Riferimento	Descrizione	Quantità
(1)	Elemento di comando delle velocità del ventilatore d’aria	1

2. Attrezzatura

Attrezzo	Riferimento	Descrizione
	[1350-ZZ] (*)	Attrezzi per smontaggio
(*) Se l’attrezzo specifico non è disponibile utilizzare un normale attrezzo da officina

3. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare la batteria di servizio o le batterie di servizio (a seconda dell’equipaggiamento).

Smontare il cassettino portaoggetti lato passeggero .

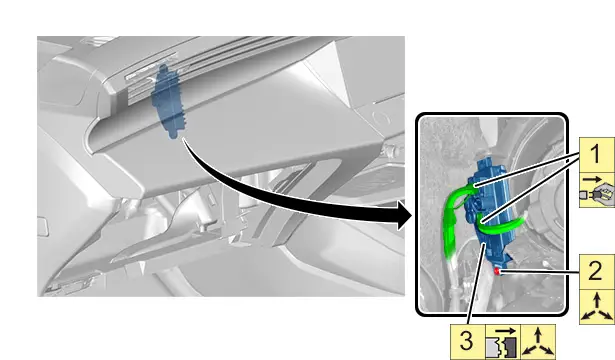

4. Smontaggio

5. Rimontaggio

Procedere in ordine inverso rispetto alle operazioni di smontaggio.

6. Operazioni complementari

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare la batteria di servizio o le batterie di servizio (a seconda dell’equipaggiamento).

Rimontare il cassettino portaoggetti lato passeggero .
