Peugeot 308: Smontaggio - rimontaggio : Condotto di refrigerazione

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

TASSATIVO : Prima di qualsiasi intervento sul circuito di refrigerazione, rispettare le precauzioni da prendere.

ATTENZIONE : Togliere otturatori dei collettori, fasce e raccordi solo al momento del raccordo al veicolo.

1. Sostituzione sistematica dei pezzi

Descrizione	Quantità
Guarnizione torica (Condotti di refrigerazione)	38

2. Attrezzatura

Materiale : Stazione di carica e di riciclaggio del circuito di refrigerazione.

Attrezzo	Riferimento	Descrizione

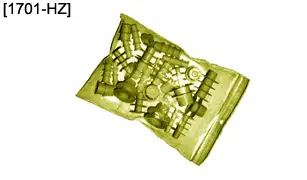

	[1701-HZ] (*)	Serie di tappi
(*) Se l’attrezzo specifico non è disponibile utilizzare un normale attrezzo da officina

3. Operazioni preliminari

ATTENZIONE : Realizzare le operazioni da effettuare prima di scollegare le batterie di servizio .

Scollegare le batterie di servizio (Secondo la procedura specifica).

Svuotare il circuito di refrigerazione ; Utilizzando la stazione di carica e di riciclaggio del circuito di refrigerazione.

Smontare (secondo l’equipaggiamento) :

• La copertura del motore elettrico di trazione
• La protezione sotto al motore
• Il paraurti anteriore
• Il deflettore sotto al paraurti anteriore
• Il proiettore anteriore destro

ATTENZIONE : Ne pas ouvrir le circuit de refroidissement de la chaîne de traction électrique.

Spostare la scatola di degasificazione (Senza aprire il circuito di refrigerazione ).

4. Smontaggio

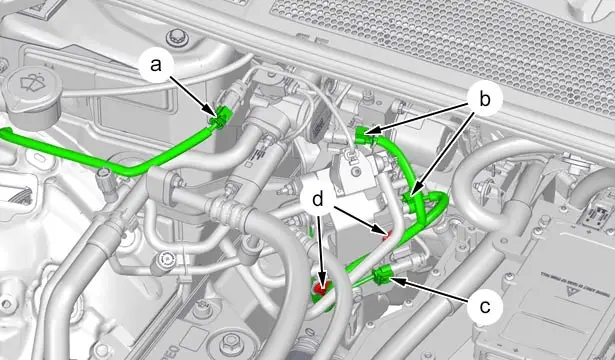

Scollegare i connettori (in "a", "b", "c").

Sganciare il fascio elettrico (in "d").

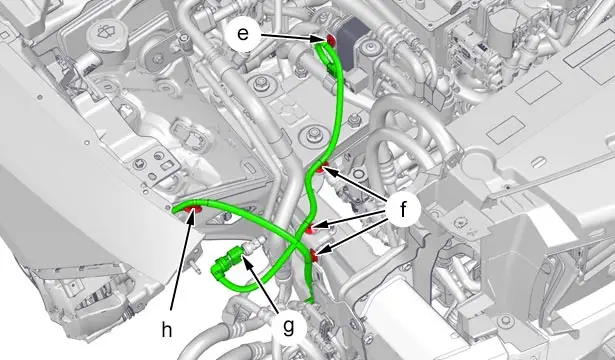

Sganciare il fascio elettrico (in "e","f","h").

Scollegare i connettori(in "g").

ATTENZIONE : Chiudere rapidamente tutte le condutture per evitare l’ingresso di umidità ; Con l’attrezzo [1701-HZ].

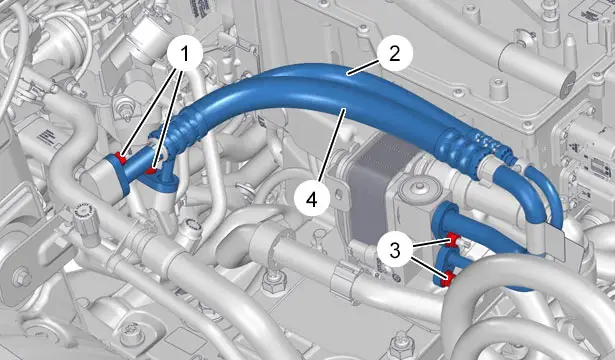

Smontare :

• I dadi (1) e (3)
• Il condotto di refrigerazione alta pressione (2) (Condotto di refrigerazione / Scambiatore termico acqua - refrigerazione )
• Il condotto di refrigerazione bassa pressione (4) (Condotto di refrigerazione / Scambiatore termico acqua - refrigerazione )

ATTENZIONE : Chiudere rapidamente tutte le condutture per evitare l’ingresso di umidità ; Con l’attrezzo [1701-HZ].

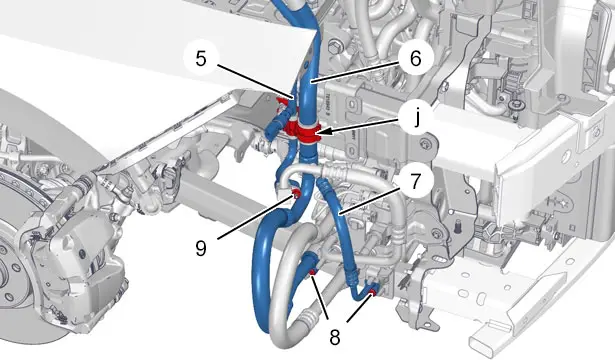

Sgraffare i condotti di refrigerazione ‎(5),(6)(in "j").

Togliere i dadi (8),(9).

Scostare :

• Il condotto di refrigerazione alta pressione (5) (Condotto di refrigerazione / Espansore pilotato )
• Il condotto di refrigerazione bassa pressione (6),(7) (Condotto di refrigerazione / Espansore pilotato )

ATTENZIONE : Chiudere rapidamente tutte le condutture per evitare l’ingresso di umidità ; Con l’attrezzo [1701-HZ].

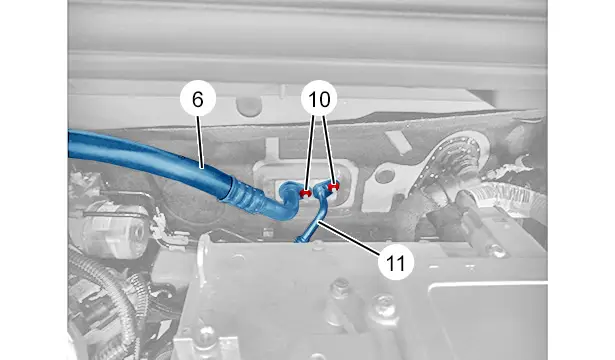

Togliere i dadi (10).

Scostare :

• Il condotto di refrigerazione bassa pressione (6) (Espansore pilotato / Gruppo di riscaldamento )
• Il condotto di refrigerazione alta pressione (11) (Espansore pilotato / Gruppo di riscaldamento )

Smontare(attraverso la parte superiore) :

• I dadi (12),(14)
• La piastra (13)

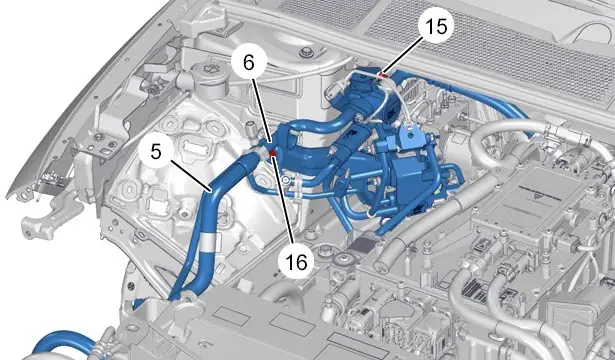

Smontare :

• Il dado (15)
• La vite (16)
• L’insieme condotti di refrigerazione (5),(6)

ATTENZIONE : Chiudere rapidamente tutte le condutture per evitare l’ingresso di umidità ; Con l’attrezzo [1701-HZ].

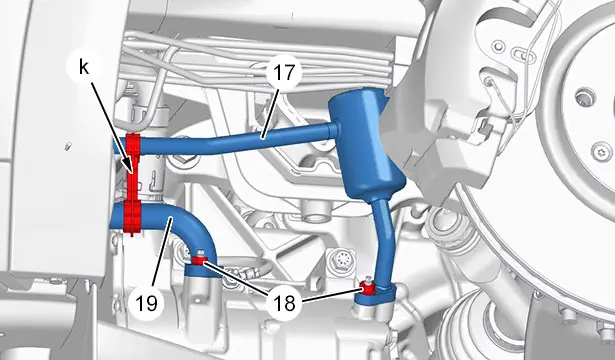

Sgraffare i condotti di refrigerazione ‎(17), (19)(in "k").

Togliere i dadi (18).

Disaccoppiare :

• Il condotto di refrigerazione alta pressione (17) (Compressore di refrigerazione elettrico / Condensatore dell’acqua )
• Il condotto di refrigerazione bassa pressione (19) (Compressore di refrigerazione elettrico / Condotto di refrigerazione )

ATTENZIONE : Chiudere rapidamente tutte le condutture per evitare l’ingresso di umidità ; Con l’attrezzo [1701-HZ].

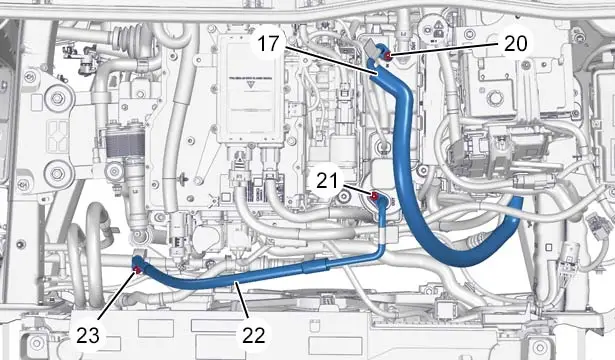

Smontare :

• I dadi (20),(21),(23)
• Il condotto di refrigerazione alta pressione (17) (Compressore di refrigerazione elettrico / Condensatore dell’acqua )
• Il condotto di refrigerazione alta pressione (22) (Condensatore dell’acqua / Condotto di refrigerazione )

ATTENZIONE : Chiudere rapidamente tutte le condutture per evitare l’ingresso di umidità ; Con l’attrezzo [1701-HZ].

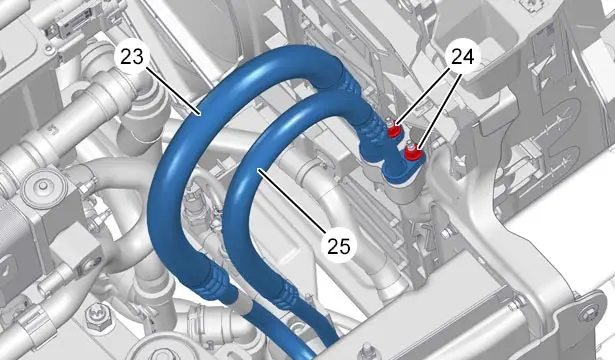

Togliere i dadi (24).

Scostare :

• Il condotto di refrigerazione alta pressione (25) (Evaporatore di refrigerazione nel vano motore / Valvola )
• Il condotto di refrigerazione bassa pressione (23) (Evaporatore di refrigerazione nel vano motore / Espansore )

ATTENZIONE : Chiudere rapidamente tutte le condutture per evitare l’ingresso di umidità ; Con l’attrezzo [1701-HZ].

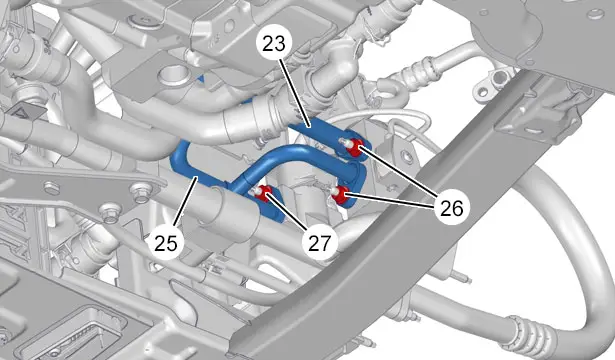

Smontare :

• I dadi (26) e (27)
• Il condotto di refrigerazione alta pressione (25) (Evaporatore di refrigerazione nel vano motore / Valvola )
• Il condotto di refrigerazione bassa pressione (23) (Evaporatore di refrigerazione nel vano motore / Valvola )

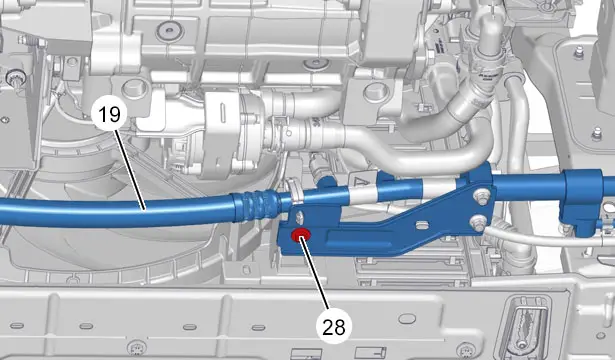

Togliere la vite (28).

ATTENZIONE : Chiudere rapidamente tutte le condutture per evitare l’ingresso di umidità ; Con l’attrezzo [1701-HZ].

Écarter le conduit de réfrigération basse pression (19) (Compressore di refrigerazione elettrico / Condotto di refrigerazione ).

ATTENZIONE : Chiudere rapidamente tutte le condutture per evitare l’ingresso di umidità ; Con l’attrezzo [1701-HZ].

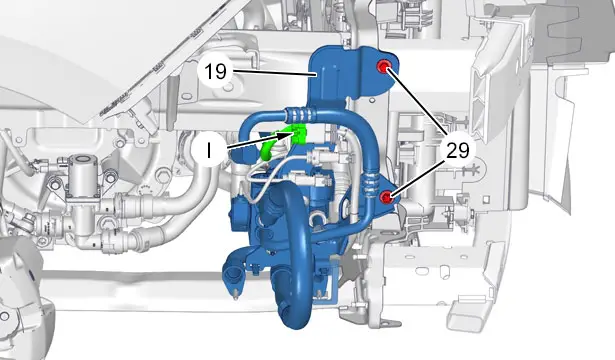

Scollegare il connettore (in "l").

Smontare :

• Le 2 viti (29)
• Il condotto di refrigerazione bassa pressione (19) (Compressore di refrigerazione elettrico / Condotto di refrigerazione )

5. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

ATTENZIONE : Controllare la pulizia dei condotti di refrigerazione a monte e a valle degli elementi del circuito di refrigerazione.

NOTA : Collocare delle guarnizioni toriche nuove lubrificate con olio per compressori di refrigerazione prima di ricollocare i condotti di refrigerazione.

ATTENZIONE : Ognuna delle flange dei condotti di refrigerazione (5), (6) e (17), (19),(22),(23),(25) deve poggiare sulla relativa interfaccia prima del serraggio dei dadi .

Rimontare :

• Il condotto di refrigerazione bassa pressione (19) (Compressore di refrigerazione elettrico / Condotto di refrigerazione )
• Le 2 viti (29)
• La vite (28)

Ricollegare il connettore (in "l").

Rimontare :

• Il condotto di refrigerazione alta pressione (25) (Evaporatore di refrigerazione nel vano motore / Valvola )
• Il condotto di refrigerazione bassa pressione (23) (Evaporatore di refrigerazione nel vano motore / Valvola )
• Il condotto di refrigerazione alta pressione (25) (Evaporatore di refrigerazione nel vano motore / Valvola )
• Il condotto di refrigerazione bassa pressione (23) (Evaporatore di refrigerazione nel vano motore / Espansore )
• I dadi (26) e (27)
• I dadi (24)

Rimontare :

• Il condotto di refrigerazione alta pressione (17) (Compressore di refrigerazione elettrico / Condensatore dell’acqua )
• Il condotto di refrigerazione alta pressione (22) (Condensatore dell’acqua / Condotto di refrigerazione )
• I dadi (20),(21),(23)

Accoppiare :

• Il condotto di refrigerazione alta pressione (17) (Compressore di refrigerazione elettrico / Condensatore dell’acqua )
• Il condotto di refrigerazione bassa pressione (19) (Compressore di refrigerazione elettrico / Condotto di refrigerazione )

Ricollocare i dadi (18).

Aggraffare i condotti di refrigerazione (17), (19)(in "k").

Rimontare :

• L’insieme condotti di refrigerazione (5),(6)
• Il dado (15)
• La vite (16)
• La piastra (13)
• I dadi (12),(14)

Rimontare :

• Il condotto di refrigerazione bassa pressione (6) (Espansore pilotato / Gruppo di riscaldamento )
• Il condotto di refrigerazione alta pressione (11) (Espansore pilotato / Gruppo di riscaldamento )
• Ricollocare i dadi (10)

Rimontare :

• Il condotto di refrigerazione alta pressione (5) (Condotto di refrigerazione / Espansore pilotato )
• Il condotto di refrigerazione bassa pressione (6),(7) (Condotto di refrigerazione / Espansore pilotato )
• I dadi (8),(9)

Aggraffare i condotti di refrigerazione (5),(6)(in "j").

Rimontare :

• Il condotto di refrigerazione alta pressione (2) (Condotto di refrigerazione / Scambiatore termico acqua - refrigerazione )
• Il condotto di refrigerazione bassa pressione (4) (Condotto di refrigerazione / Scambiatore termico acqua - refrigerazione )
• I dadi (1) e (3)

Aggraffare :

• Il fascio cavi elettrico (in "e","f","h")
• Il fascio cavi elettrico (in "d")

Ricollegare :

• I connettori (in "g")
• I connettori (in "a", "b", "c")

6. Operazioni complementari

Effettuare un tiraggio a vuoto del circuito di refrigerazione (Almeno 35 minuti) ; Utilizzando la stazione di carica e di riciclaggio del circuito di refrigerazione.

Verificare la sigillatura del circuito di refrigerazione.

CATENA DI TRAZIONE ELETTRICA

Ricaricare il circuito di refrigerazione .

Rimontare :

• Il proiettore anteriore destro
• Il paraurti anteriore
• Il deflettore del paraurti anteriore
• La protezione sotto la scocca
• La scatola di degasificazione
• La copertura del motore elettrico di trazione

ATTENZIONE : Effettuare le operazioni dopo aver ricollegato le batterie di servizio .

Ricollegare le batterie di servizio (Secondo la procedura specifica).

ATTENZIONE : Dopo ogni operazione sul circuito di refrigerazione, pulire il circuito di refrigerazione.

Per pulire il circuito di refrigerazione ; Con lo strumento di diagnosi :

• Collegare lo strumento diagnostico
• Accedere al sottomenu : Calcolatore di supervisione della catena di trazione elettrica / Riparazione / Intervento in garanzia / Pulizia del circuito di refrigerazione
• Attivare la procedura di pulizia del circuito di refrigerazione

Controllare il funzionamento della refrigerazione.
