Peugeot 308: Smontaggio - rimontaggio : Linea di scarico

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

1.1. Silenziatore posteriore di scarico

Descrizione	Quantità
Vite (Agganci dello scarico)	3
Manicotto di scarico	1

1.2. Silenziatore di scarico intermedio

Descrizione	Quantità
Fascetta dello scarico	1

1.3. Flessibile anteriore di scarico

Descrizione	Quantità
Fascette di scarico	2

2. Attrezzatura

Materiale : Attrezzo di sollevamento .

Attrezzo	Riferimento	Descrizione

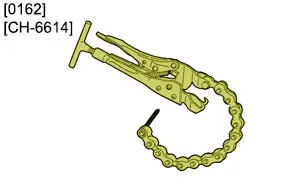

	[0162][CH-6614]	Pinza tagliatubi per la linea di scarico monoblocco

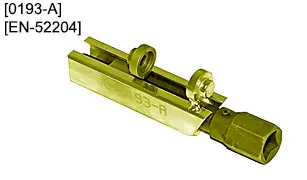

	[0193-A][EN-52204]	Attrezzo per lo stacco delle fascette dello scarico
	[0193-B] (*)	Attrezzo per lo stacco delle fascette dello scarico
(*) Se l’attrezzo specifico non è disponibile utilizzare un normale attrezzo da officina

3. Precauzioni da prendere

TASSATIVO : Motore caldo : Attendere come minimo un’ora prima di qualsiasi intervento sulla linea di scarico.

La linea di scarico non deve mai essere appesa, senza sostegno, al tubo flessibile.

Il tubo flessibile anteriore (1) deve essere protetto da ogni azione meccanica esterna.

Il tubo flessibile anteriore (1) non deve entrare in contatto con prodotti corrosivi.

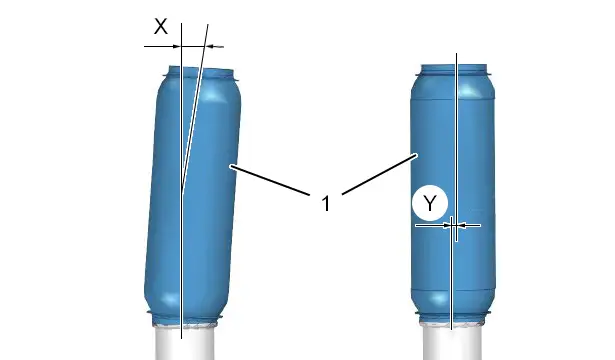

Non deformare il tubo flessibile anteriore per più di 20° angolare "X", 20 mm assiale e 25 mm in sezione "Y".

Il tubo flessibile anteriore non tollera alcuna deformazione ("X" e "Y"), quando è installato in posizione.

ATTENZIONE : Il mancato rispetto di queste precauzioni comporta una diminuzione della durata di vita del tubo flessibile anteriore ; Il disaccoppiamento o lo smontaggio della linea di scarico sono tassativi per delle operazioni che necessitino il sollevamento dell’insieme gruppo motopropulsore.

4. Silenziatore posteriore di scarico

4.1. Smontaggio

Collocare il veicolo su un ponte elevatore a 2 colonne.

ATTENZIONE : Posizionare l’attrezzo di sollevamento sotto al silenziatore intermedio di scarico .

CATENA DI TRAZIONE MHEV

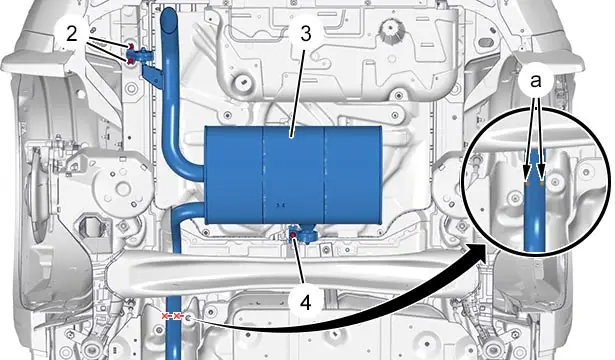

Togliere le viti (2), (4).

NOTA : Abbassare il silenziatore posteriore di scarico (3) permette di accedere alla zona di taglio.

Tagliare il tubo di scarico (in "a") ; Con l’attrezzo [0162 / CH-6614].

Togliere il silenziatore posteriore di scarico (3).

4.2. Rimontaggio

CATENA DI TRAZIONE MHEV

ATTENZIONE : Rispettare le coppie di serraggio .

ATTENZIONE : Sostituire i fissaggi dello scarico difettosi.

Rimontare :

• Il manicotto di scarico ‎(nuova)
• Il silenziatore posteriore dello scarico (3)
• Le viti (2), (4) (nuove)(senza serrare)

Centrare la linea di scarico .

Serrare :

• Il manicotto di scarico ‎(nuova)
• Le viti (2), (4) (nuove)

Togliere l’attrezzo di sollevamento.

Controllare :

• Che non ci siano interferenze tra la linea di scarico e la carrozzeria
• Che l’assemblaggio sia correttamente a tenuta

Riportare il veicolo sulle sue ruote.

5. Silenziatore di scarico intermedio

5.1. Smontaggio

Collocare il veicolo su un ponte elevatore a 2 colonne.

Smontare la protezione sotto il motore.

ATTENZIONE : Posizionare l’attrezzo di sollevamento sotto al silenziatore intermedio di scarico .

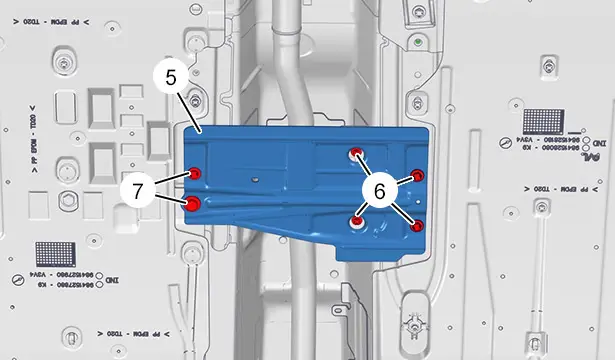

Smontare :

• Le viti (6)
• Le viti (7)
• Il rinforzo (5) del tunnel

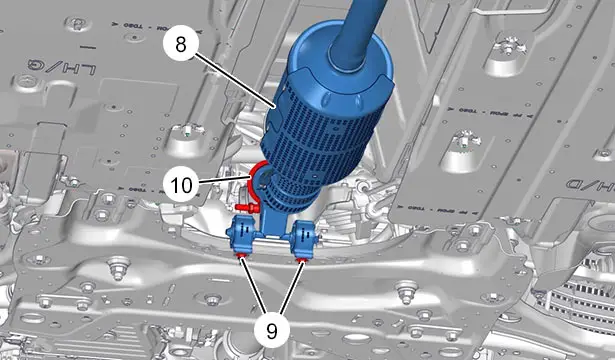

Smontare :

• La fascetta di scarico (10) ; Con l’attrezzo [0193-B]
• I dadi (9)
• Il silenziatore intermedio di scarico (8)

5.2. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

Rimontare :

• Il silenziatore intermedio di scarico (8) ; Con l’attrezzo di sollevamento
• La fascetta di scarico ‎(10) nuova
• I dadi (9)

Serrare i dadi (9).

Rimontare :

• Il silenziatore posteriore dello scarico (3)
• Il rinforzo (5) del tunnel
• Le viti (7)
• Le viti (6)
• La protezione sotto al motore

Togliere l’attrezzo di sollevamento.

Verificare la tenuta dell’insieme.

Riportare il veicolo sulle sue ruote.

6. Flessibile anteriore di scarico

6.1. Smontaggio

Collocare il veicolo su un ponte elevatore a 2 colonne.

Smontare la protezione sotto il motore.

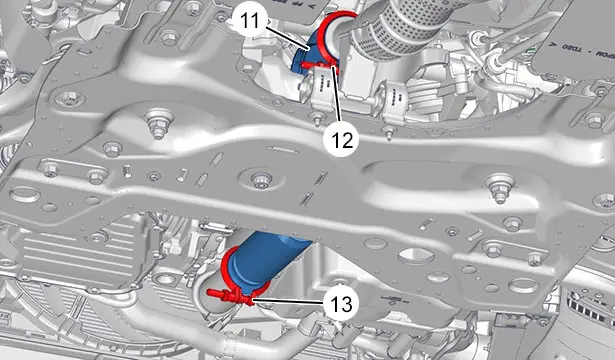

Smontare :

• Le fascette di scarico (12), (13) ; Con gli attrezzi [0193-A / EN-52204], [0193-B]
• Il flessibile anteriore di scarico (11)

6.2. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

Rimontare :

• Il flessibile anteriore di scarico (11)
• Le fascette dello scarico (12), (13) (nuove) ; Con gli attrezzi [0193-A / EN-52204], [0193-B]
• La protezione sotto al motore

Togliere gli attrezzi [0193-A / EN-52204], [0193-B].

Verificare la tenuta dell’insieme.

Riportare il veicolo sulle sue ruote.
