Peugeot 308: Smontaggio - rimontaggio : Captatore di depressione del circuito di frenata

TASSATIVO : Rispettare i consigli per la sicurezza e pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

1. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

Scollegare la batteria di servizio 12 V.

Staccare la batteria di servizio .

2. Smontaggio

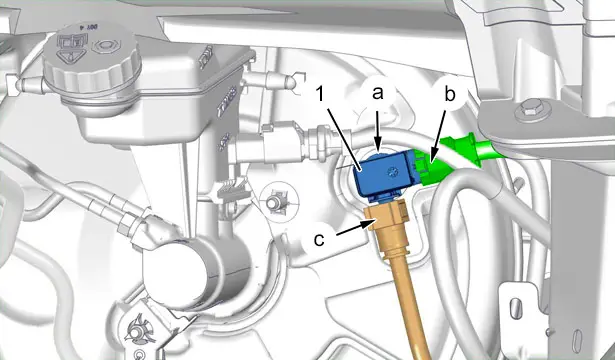

Scollegare il connettore(in "b").

Disaccoppiare :

• Il raccordo inseribile a schiocco (in "c")
• Il captatore di depressione ‎ (1) del circuito di frenata dell’amplificatore di frenata(in "a")

Smontare il captatore di depressione (1) del circuito di frenata.

3. Rimontaggio

Rimontare il captatore (1) di depressione del circuito di frenata.

Accoppiare :

• Il captatore di depressione ‎ (1) del circuito di frenata sull’amplificatore di frenata(in "a")
• Il raccordo inseribile a schiocco (in "c")

Ricollegare il connettore (in "b").

4. Operazioni complementari

Rimontare la batteria di servizio .

ATTENZIONE : Ricollegare la batteria di servizio .

Ricollegare la batteria di servizio.

Controllo : Pompa del vuotoSmontaggio - rimontaggio : Amplificatore di frenata
