Peugeot 308: Smontaggio - rimontaggio : Amplificatore di frenata

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

CATENA DI TRAZIONE TERMICA OPPURE CATENA DI TRAZIONE MHEV

Descrizione	Quantità
Guarnizione (Amplificatore di frenata / Scocca)	1
Dadi (Pedaliera)	4
Dadi (Pompa freni / Amplificatore di frenata)	2
Guarnizione (Pompa freni / Amplificatore di frenata)	1

2. Attrezzatura

Attrezzo	Riferimento	Descrizione

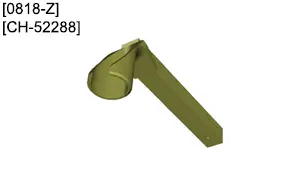

	[0818-Z][CH-52288]	Attrezzo per sganciare il collegamento della rotula della pedaliera / Amplificatore di frenata (Evoluzione dell’attrezzo [0818] : Aggiunta di una maniglia)

3. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

ATTENZIONE : Smontare il contattore di stop (Prima di qualsiasi operazione).

ATTENZIONE : Controllare che il pedale del freno sia in posizione di riposo e che resti così per tutta la durata dell’operazione.

Togliere il contattore del freno .

4. Smontaggio

ATTENZIONE : Non danneggiare la cuffia dell’amplificatore di frenata.

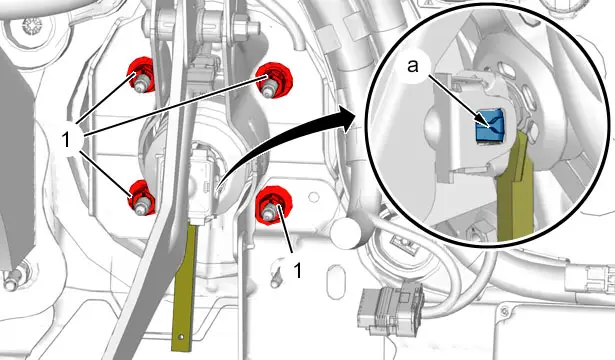

Spostare le linguette (in "a") ; Con l’attrezzo [0818-Z / CH-52288] (attraverso la parte superiore).

Posizionare l’attrezzo [0818-Z / CH-52288] e tirare leggermente il pedale del freno, quindi disaccoppiare l’asta dell’amplificare di frenata dal pedale del freno.

CATENA DI TRAZIONE MHEV

Smontare :

• I dadi (1)
• La pedaliera (Pedale del freno)
• La batteria di servizio e il suo supporto
• La pompa freni

Disaccoppiare :

• Il captatore di depressione del circuito di frenata
• Il captatore di depressione di frenata relativa

CATENA DI TRAZIONE TERMICA

Smontare :

• I dadi (1)
• La pedaliera (Pedale del freno)
• La batteria di servizio e il suo supporto
• La pompa freni

Disaccoppiare :

• Il tubo di depressione dell’amplificatore di frenata
• Il captatore di depressione ‎ del circuito di frenata dell’amplificatore di frenata (secondo l’equipaggiamento)

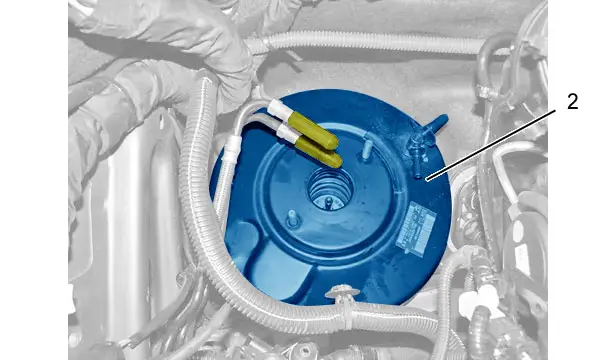

Smontare l’amplificatore di frenata (2).

5. Rimontaggio

CATENA DI TRAZIONE TERMICA OPPURE CATENA DI TRAZIONE MHEV

ATTENZIONE : Rispettare le coppie di serraggio .

ATTENZIONE : Durante il rimontaggio, fare attenzione a non deteriorare la cuffia di protezione dell’amplificatore di frenata.

CATENA DI TRAZIONE MHEV

Rimontare :

• Le guarnizioni (nuove)
• L’amplificatore di frenata (2)
• La pedaliera
• I dadi (1) (nuove)

Accoppiare :

• Il captatore di depressione del circuito di frenata
• Il captatore di depressione di frenata relativa

Rimontare :

• La pompa freni
• La batteria di servizio e il suo supporto

CATENA DI TRAZIONE TERMICA

Rimontare :

• La guarnizione di tenuta (nuova)
• L’amplificatore di frenata (2)
• La pedaliera
• I dadi (1) (nuove)
• Il captatore di depressione ‎ del circuito di frenata dell’amplificatore di frenata (secondo l’equipaggiamento)

Collegare il tubo di depressione dell’amplificatore di frenata.

Rimontare :

• La pompa freni
• La batteria di servizio e il suo supporto

Accoppiare l’asta dell’amplificatore di frenata con il pedale del freno premendo il pedale del freno stesso.

ATTENZIONE : Controllare che il pedale del freno sia in posizione di riposo e che resti così per tutta la durata dell’operazione.

6. Operazioni complementari

Riposizionare il contattore del freno .

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

Riempire e spurgare il circuito di frenata .
