Peugeot 308: Smontaggio - rimontaggio : Airbag lato passeggero

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

TASSATIVO : Applicare i consigli per la sicurezza relativi agli Airbag .

TASSATIVO : Applicare la procedura di messa fuori servizio del sistema centralizzato airbag .

ATTENZIONE : Sbloccare e scollegare i connettori con le dovute precauzioni ; Al momento della connessione, verificare il percorso e il fissaggio dei fasci elettrici.

ATTENZIONE : Scollegare i connettori senza sollecitare i fasci elettrici e i connettori (Non è ammessa nessuna trazione sul fascio elettrico.).

Legenda : Simboli delle operazioni .

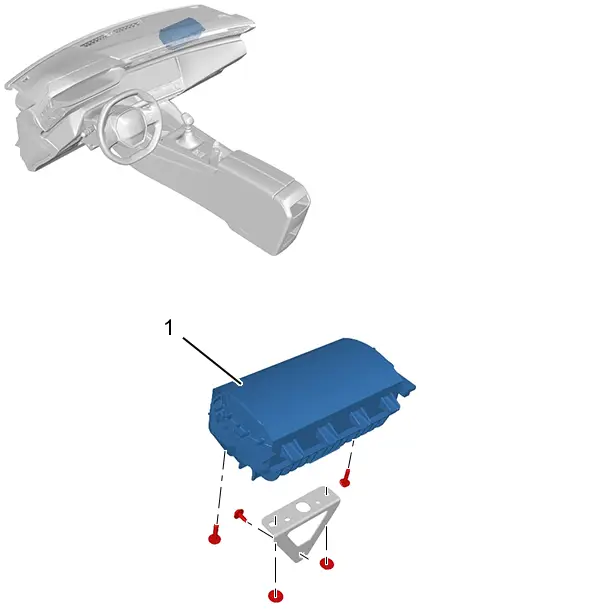

1. Ubicazione

GUIDA A SINISTRA

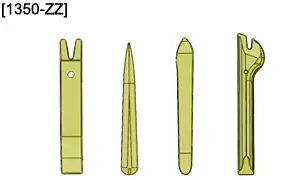

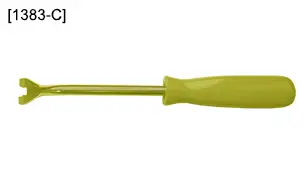

2. Attrezzatura

3. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

Smontare :

• Il cassettino portaoggetti lato passeggero
• La radio-navigazione IVI

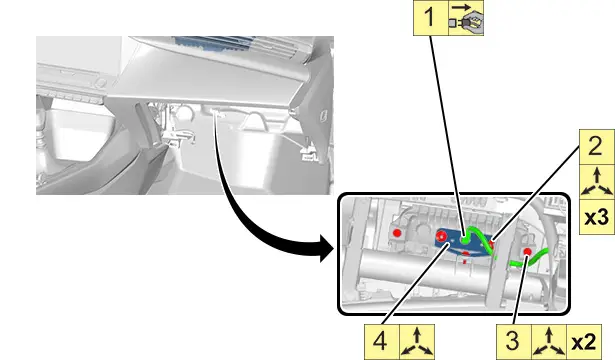

4. Smontaggio

GUIDA A SINISTRA

5. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

ATTENZIONE : Controllare, prima di rimontare l’Airbag passeggero (1), che il bloccaggio dei connettori sull’accenditore sia corretto.

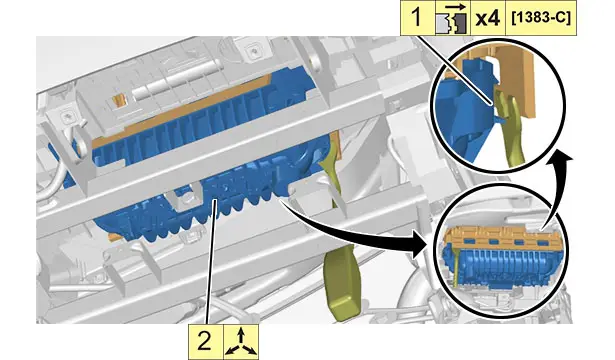

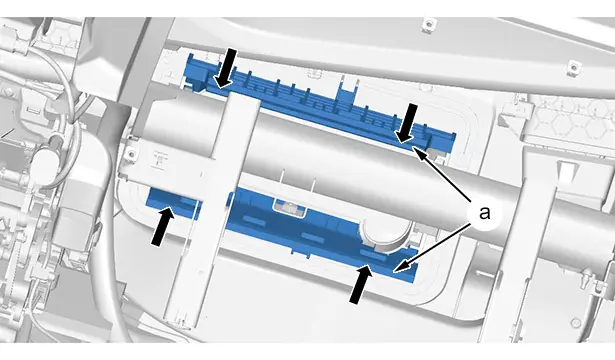

ATTENZIONE : Esercitare una pressione manuale (in "a") (Seguendo le frecce ).

Procedere in ordine inverso rispetto alle operazioni di smontaggio.

6. Operazioni complementari

Rimontare :

• La radio-navigazione IVI
• Il cassettino portaoggetti lato passeggero

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

7. Controllo

TASSATIVO : Applicare la procedura di messa in servizio del sistema centralizzato airbag .

Inserire il contatto.

Verificare il funzionamento della spia "Airbag" sul quadro strumenti.

NOTA : La spia si accende per 6-8 secondi, e poi si spegne.

Se la spia non si spegne, effettuare una lettura dei codici difetto.

Controllare il funzionamento dei vari equipaggiamenti.
