Peugeot 308: Smontaggio - rimontaggio : Airbag laterale del sedile

TASSATIVO : Rispettare i consigli per la sicurezza e pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

TASSATIVO : Applicare le disposizioni di sicurezza degli elementi pirotecnici .

TASSATIVO : Applicare la procedura di messa fuori servizio del sistema centralizzato airbag e cinture .

ATTENZIONE : Sbloccare i connettori prima di scollegarli. Al momento della connessione, verificare il percorso e il fissaggio dei fasci elettrici.

ATTENZIONE : Scollegare i connettori, evitando sollecitazioni ai fasci elettrici e ai connettori stessi (Non è consentito tirare i fasci elettrici).

Legenda : Simboli delle operazioni .

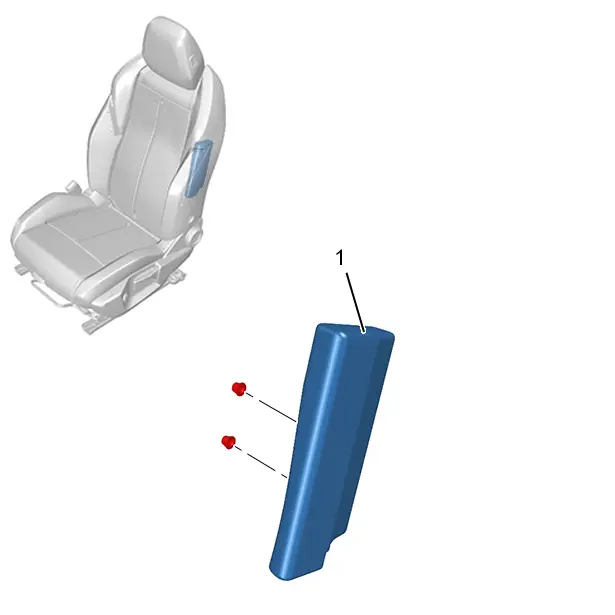

1. Ubicazione

2. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

NOTA : Attendere 10 minuti in caso di funzionamento anormale della spia Airbag.

Liberare il cuscino completo dello schienale (Parte posteriore) .

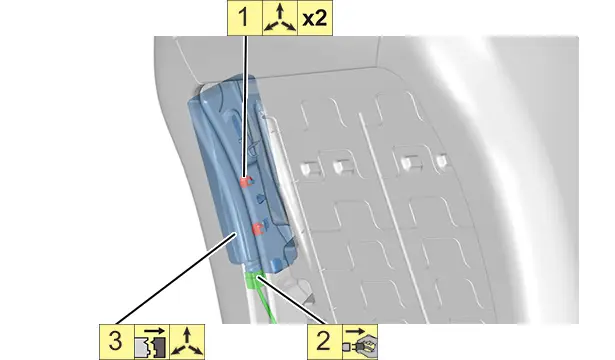

3. Smontaggio

TASSATIVO : Applicare la procedura di distruzione degli elementi pirotecnici .

4. Rimontaggio

TASSATIVO : Quando si rimonta l’Airbag, collegare per primo il connettore di massa.

ATTENZIONE : Rispettare le coppie di serraggio .

Procedere in ordine inverso rispetto alle operazioni di smontaggio.

5. Operazioni complementari

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

6. Controllo

TASSATIVO : Applicare la procedura di messa fuori servizio del sistema centralizzato airbag e cinture .

Inserire il contatto(motore spento).

Controllare il funzionamento della spia Airbag sul quadro strumenti.

NOTA : La spia resta accesa per 6-8 secondi, e si spegne.

Se la spia non si spegne, effettuare una lettura dei codici difetto.

Controllare il funzionamento dei vari equipaggiamenti.
