Peugeot 308: Smontaggio - rimontaggio : Scambiatore termico aria/aria

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

1. Smontaggio

Collocare il veicolo su un ponte elevatore a 2 colonne .

Togliere il paraurti anteriore .

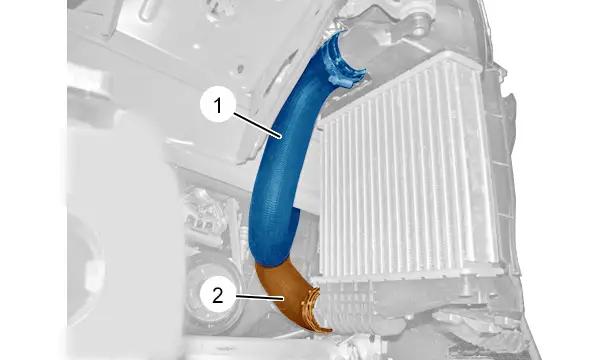

Disaccoppiare i raccordi dell’aria (1), (2) dallo scambiatore termico aria/aria .

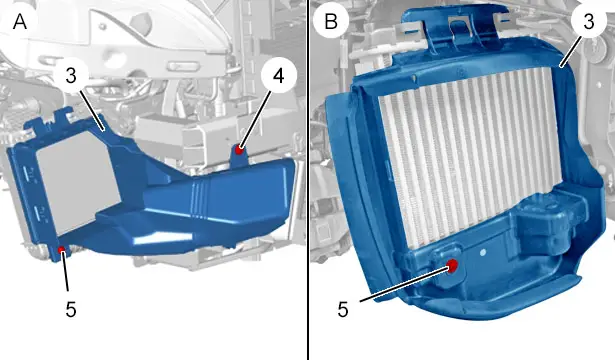

Montaggio "A" : .

Smontare :

• La vite (5)
• La graffetta (4)
• Il deflettore dell’aria (3)

Montaggio "B" : .

Smontare :

• La vite (5)
• Il deflettore dell’aria (3)

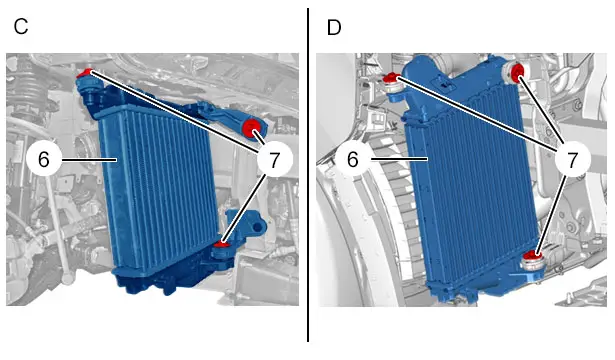

Montaggi " C" e "D" : .

Smontare :

• Le viti (7)
• Lo scambiatore termico aria/aria (6)

2. Rimontaggio

Montaggi " C" e "D" : .

Rimontare :

• Lo scambiatore termico aria/aria (6)
• Le viti (7)

Montaggio "A" : .

Rimontare :

• Il deflettore dell’aria (3)
• La graffetta (4)
• La vite (5)

Montaggio "B" : .

Rimontare :

• Il deflettore dell’aria (3)
• La vite (5)

ATTENZIONE : Controllare che gli inserti di fissaggio inferiori siano posizionati correttamente prima di rimontare lo scambiatore termico aria/aria (6).

Accoppiare i raccordi dell’aria (1), (2) sullo scambiatore termico aria/aria (6).

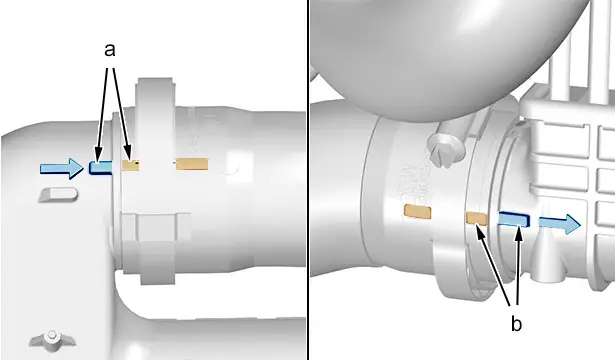

Far coincidere i riferimenti (in "a", "b").

Rimontare :

• Il paraurti anteriore
• Il veicolo sulle sue ruote
