Peugeot 308: Smontaggio - rimontaggio : Quadro tetto apribile

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

Legenda : Simboli delle operazioni .

1. Ubicazione

Riferimento	Descrizione	Quantità

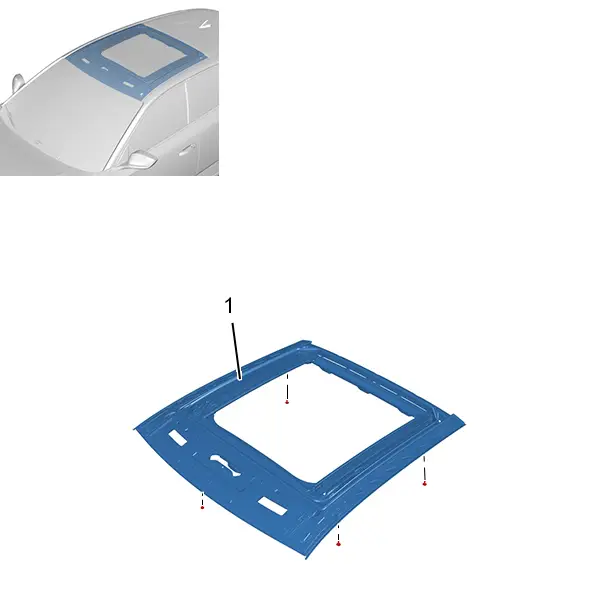

(1)	Quadro tetto apribile	1

2. Attrezzatura

Attrezzo	Riferimento	Descrizione

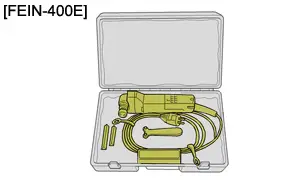

	[FEIN-400E]	Attrezzo di taglio

3. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

Smontare :

• Il vetro del tetto apribile
• Il deflettore del tetto apribile
• Le modanature del sottotetto

4. Smontaggio

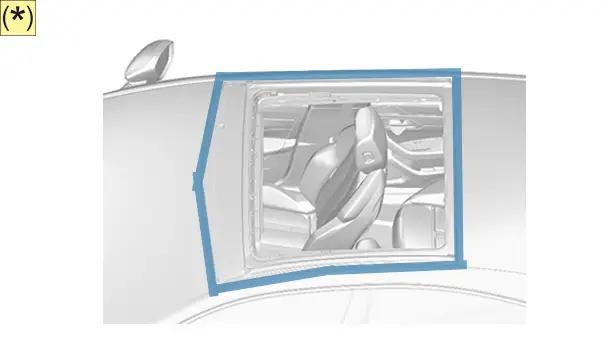

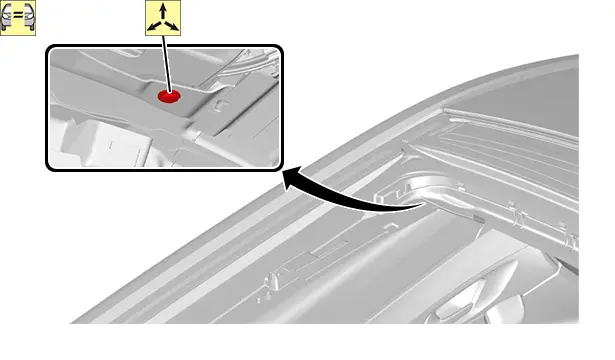

NOTA : (*) Proteggere gli elementi adiacenti al telaio del tetto apribile.

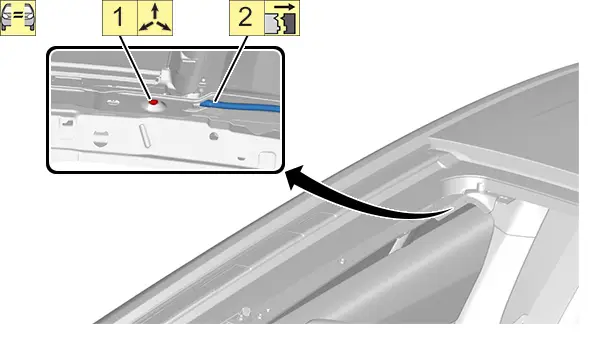

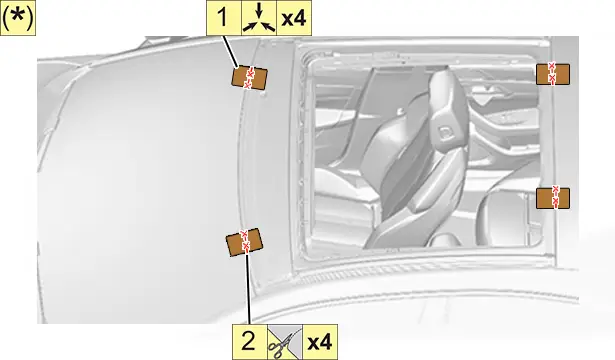

NOTA : (*) In caso di recupero del telaio del tetto apribile, posizionare i nastri adesivi come indicato, e tagliarli.

5. Pulizia

5.1. Preparazione : Quadro tetto apribile

Primo caso : Telaio del tetto apribile recuperato.

Dotare il coltello elettrico [FEIN-400E] della lama N°146.

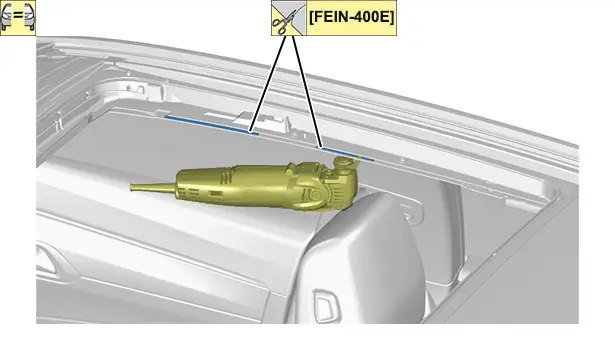

Rasare il cordone di adesivo per guarnizioni.

Spolverare semplicemente con un panno pulito.

Secondo caso : Telaio del tetto apribile nuovo.

Sgrassare il bordo del telaio del tetto apribile.

Applicare il primario fornito nel kit d’incollaggio.

5.2. Preparazione : Contorno

Primo caso : Sulla parte rimanente del cordone di adesivo per guarnizioni.

Dotare il coltello elettrico [FEIN-400E] della lama N°146.

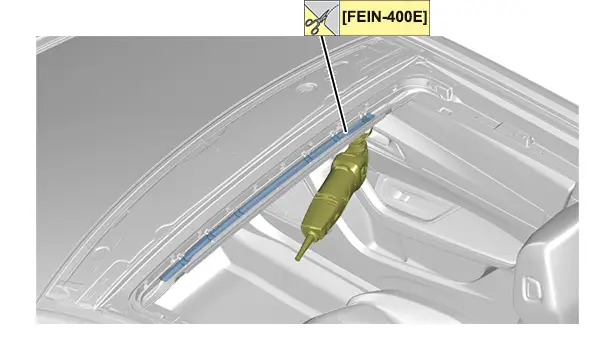

Rasare il cordone di adesivo per guarnizioni.

Spolverare semplicemente con un panno pulito.

Secondo caso : Sull’elemento nuovo.

Sgrassare l’alloggiamento.

Applicare il primario per lamiera previsto nel kit d’incollaggio riferimento "A3".

Lasciar asciugare per 10 minuti.

6. Rimontaggio

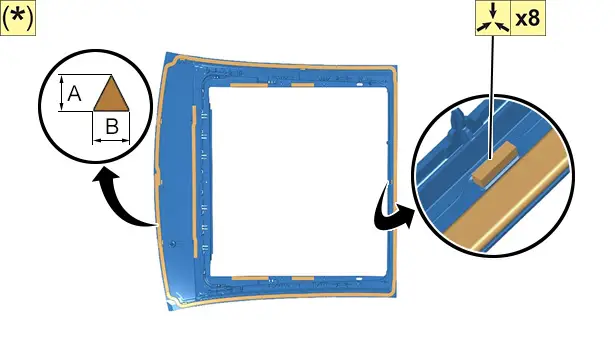

NOTA : (*) Posizionare gli spessori sui riferimenti del telaio del tetto apribile.

"A" = 12 mm.

"B" = 8 mm.

Tagliare il diffusore in sezione triangolare per ottenere un cordone di adesivo per guarnizioni di larghezza "B" e di altezza "A".

Primo caso : Telaio del tetto apribile recuperato.

ATTENZIONE : Utilizzazione del prodotto a due componenti : Il tempo di posa del telaio del tetto apribile sul veicolo e l’inizio dell’estrusione dell’adesivo per la guarnizione è di 5 minuti.

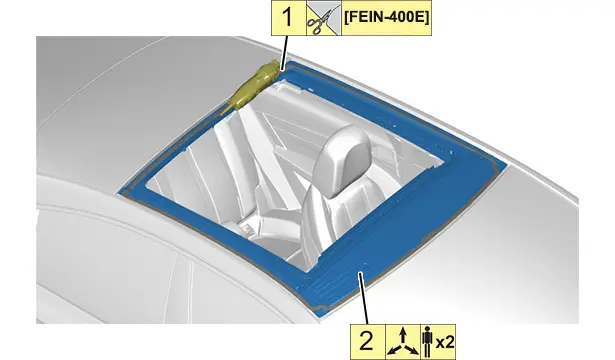

Applicare un cordone di adesivo per guarnizioni sul telaio del tetto apribile.

NOTA : È necessario l’intervento di 2 persone per effettuare quest’operazione.

Riposizionare il tetto apribile .

Controllare giochi e sporgenze.

Premere leggermente sul perimetro del telaio del tetto apribile.

Secondo caso : Telaio del tetto apribile nuovo.

Effettuare un montaggio di prova del telaio del tetto apribile.

Posizionare dei nastri adesivi come mostrato qui sopra, poi tagliare gli adesivi .

Togliere il tetto apribile .

ATTENZIONE : Utilizzazione del prodotto a due componenti : Il tempo di posa del telaio del tetto apribile sul veicolo e l’inizio dell’estrusione dell’adesivo per la guarnizione è di 5 minuti.

Applicare un cordone di adesivo per guarnizioni sul telaio del tetto apribile.

NOTA : È necessario l’intervento di 2 persone per effettuare quest’operazione.

Riposizionare il tetto apribile .

Controllare giochi e sporgenze.

Premere leggermente sul perimetro del telaio del tetto apribile.

ATTENZIONE : Rispettare il tempo di immobilizzo del veicolo raccomandato dai fornitori dei prodotti utilizzati dopo il montaggio del telaio del tetto apribile.

7. Operazioni complementari

Rimontare :

• Le modanature del sottotetto
• Il deflettore del tetto apribile
• Il vetro del tetto apribile

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

8. Controllo

Verificare la tenuta della cornice del tetto apribile .

Controllare il funzionamento dei vari equipaggiamenti.
