Peugeot 308: Smontaggio - rimontaggio : Volante

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

Legenda : Simboli delle operazioni .

ATTENZIONE : Prima di qualsiani intervento ; Posizionare le ruote in linea retta.

ATTENZIONE : Per interventi che richiedano il disaccoppiamento tra il volante e le ruote (volante, modulo di comando sotto al volante, piantone, meccanismo dello sterzo...) assicurare la fasatura del contattore girevole del modulo di comando sotto al volante.

ATTENZIONE : Scollegare i connettori senza sollecitare i fasci elettrici e i connettori (Non è ammessa nessuna trazione sul fascio elettrico.).

1. Ubicazione

"A" : guida a sinistra.

"B" : versione guida a destra.

2. Attrezzatura

3. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

Smontare l’airbag guidatore .

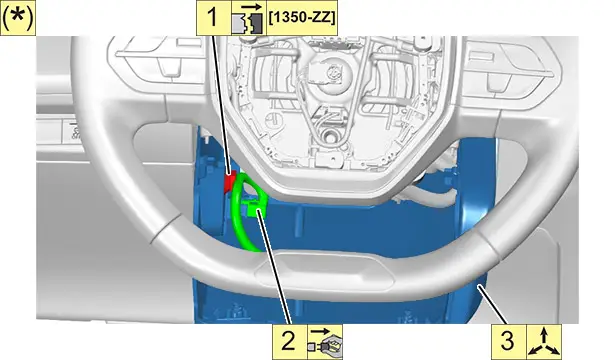

4. Smontaggio

NOTA : (*) Secondo l’equipaggiamento.

5. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

ATTENZIONE : Posizionare le ruote in linea retta.

ATTENZIONE : Far passare i connettori avvisatore e Airbag nell’apertura del volante ; Evitare di tirare eccessivamente i connettori ; Non piegare i fasci elettrici (rispettare la curvatura).

ATTENZIONE : Applicare del prodotto frenafiletti sulla vite (2).

NOTA : Effettuare la calibrazione del captatore d’angolo del volante ; Con lo strumento di diagnosi (se necessario).

Procedere in ordine inverso rispetto alle operazioni di smontaggio.

6. Operazioni complementari

Ricollocare l’Airbag lato guida .

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

7. Controllo

Controllare il funzionamento dei vari equipaggiamenti.
