Peugeot 308: Smontaggio-rimontaggio : Captatore di velocità della ruota posteriore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

1. Attrezzatura

Materiale : Strumento di diagnosi.

2. Operazioni preliminari

Collocare il veicolo su un ponte elevatore a 2 colonne.

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio(secondo l’equipaggiamento).

3. Smontaggio

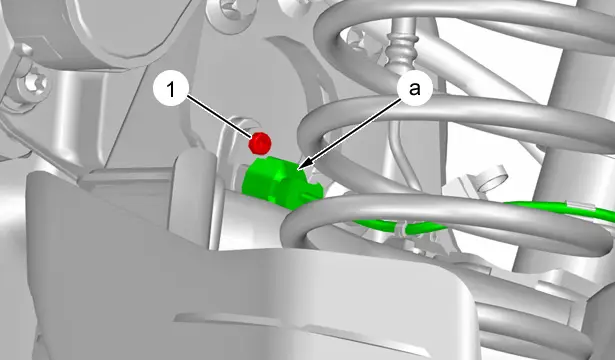

Scollegare il connettore  (in "a").

Togliere la vite (1) del captatore di velocità della ruota posteriore .

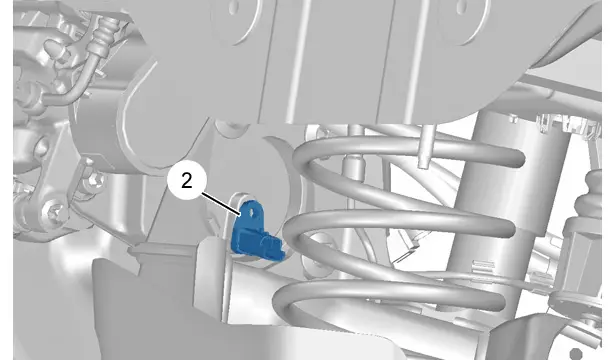

Smontare il captatore di velocità della ruota posteriore (2).

4. Rimontaggio

CATENA DI TRAZIONE MHEV OPPURE CATENA DI TRAZIONE TERMICA

ATTENZIONE : Rispettare le coppie di serraggio .

CATENA DI TRAZIONE PHEV

ATTENZIONE : Rispettare le coppie di serraggio .

CATENA DI TRAZIONE ELETTRICA

ATTENZIONE : Rispettare le coppie di serraggio .

ATTENZIONE : Evitare colpi alla testa del captatore ruota posteriore (2).

Verificare che il captatore di velocità della ruota posteriore (2) sia pulito.

Rimontare :

• Il captatore di velocità della ruota posteriore (2)
• La vite (1)

Ricollegare il connettore  (in "a").

5. Operazioni complementari

Riportare il veicolo sulle sue ruote.

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio(secondo l’equipaggiamento).

Leggere e cancellare i codici difetto ; Con un apparecchio di diagnosi.
