Peugeot 308: Smontaggio - rimontaggio : Alberi di bilanciamento

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

Descrizione	Quantità
Ghiera di tenuta lato volano	1
Anelli di tenuta del cuscinetto	1
Carter dell’albero d’equilibratura	1
Tappo di tenuta (Albero di equilibratura ) (Lato distribuzione)	1
Tappo di tenuta (Albero di equilibratura ) (Lato volano)	1
Vite della puleggia dell’albero motore	6
Cinghia di trascinamento della pompa dell’acqua	1
Vite (Albero di equilibratura )	1

2. Attrezzatura

Attrezzo	Riferimento	Descrizione

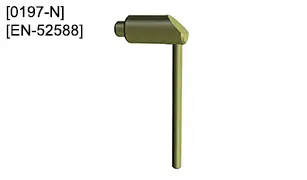

	[0197-N][EN-52588]	Spina di bloccaggio del volano
	[0109-3]	Cofanetto motore

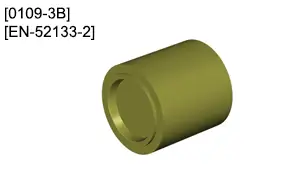

	[0109-3B][EN-52133-2]	Tampone di montaggio del tappo dell’albero d’equilibratura (Lato distribuzione)
	[0109-3]	Cofanetto motore

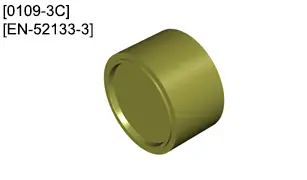

	[0109-3C][EN-52133-3]	Tampone di montaggio del tappo dell’albero d’equilibratura (Lato cambio )

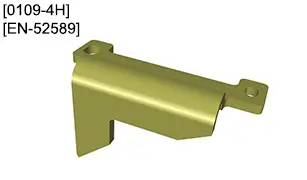

	[0109-4H][EN-52589]	Strumento di fasatura dell’albero d’equilibratura

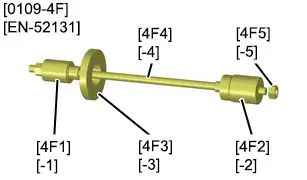

	[0109-4F][EN-52131]	Attrezzo per il montaggio dei cuscinetti dell’albero d’equilibratura
	[0109-4F1][EN-52131-1]	Punteria del cuscinetto ad aghi
	[0109-4F2][EN-52131-2]	Punteria del cuscinetto a sfere
	[0109-4F3][EN-52131-3]	Centratore
	[0109-4F4][EN-52131-4]	asta maschiata
	[0109-4F5][EN-52131-5]	Dado
(*) Se l’attrezzo specifico non è disponibile utilizzare un normale attrezzo da officina

3. Pignone di trascinamento dell’albero d’equilibratura

3.1. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio(secondo l’equipaggiamento).

Smontare :

• La cinghia di trascinamento degli accessori
• La cinghia di trascinamento della pompa dell’acqua

3.2. Smontaggio

TASSATIVO : Prima di un intervento sulla linea di scarico, attenderne la refrigerazione.

Girare il motore mediante la vite della puleggia dell’albero motore in senso orario, fino a portarlo in posizione di fasatura.

NOTA : Controllare la fasatura del motore ruotando la vite dell’albero motore in senso orario e antiorario.

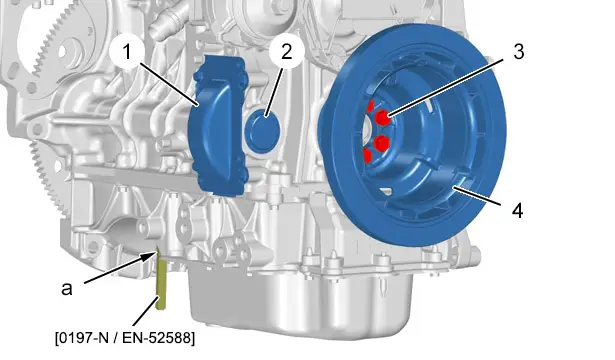

Inserire la spina nel volano(in "a") ; Con l’attrezzo [0197-N / EN-52588].

Smontare :

• Le 6 viti (3) della puleggia (4) dell’albero motore
• La puleggia (4) dell’albero motore
• Il carter dell’albero di equilibratura (1)
• Il tappo di tenuta (2)

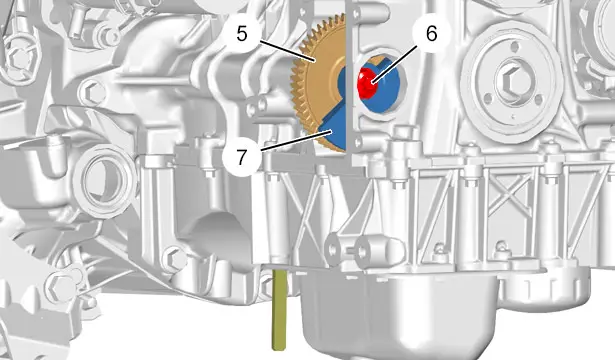

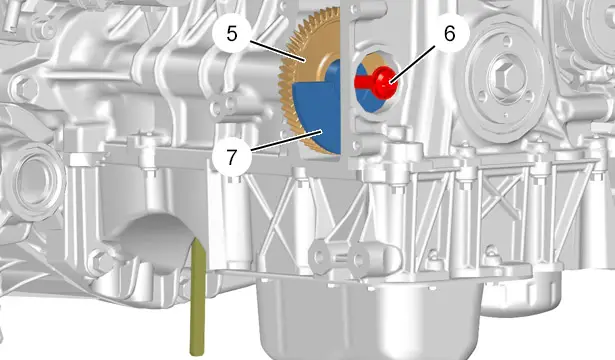

Smontare :

• La vite (6)
• Il contrappeso (7) dell’albero d’equilibratura
• Il pignone di trascinamento (5) dell’albero d’equilibratura

3.3. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

Rimontare :

• Il pignone di trascinamento (5) dell’albero d’equilibratura
• Il contrappeso (7) dell’albero d’equilibratura
• Il nuovo bullone(6) senza serrarlo

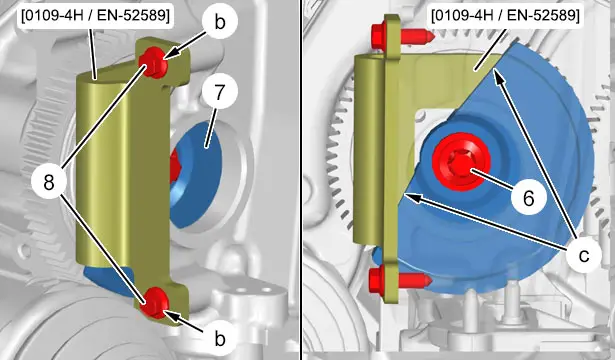

Posizionare l’attrezzo [0109-4H / EN-52589] sull’albero di bilanciamento e bloccarlo sul carter-cilindri ; Con l’aiuto delle 2 viti (8)(in "b").

Controllare l’aderenza dell’attrezzo [0109-4H / EN-52589] sul contrappeso (7) dell’albero di equilibratura (in "c").

Serrare :

• L’attrezzo [0109-4H / EN-52589] ; Con l’aiuto delle 2 viti (8)
• La vite (6)

Smontare :

• Le 2 viti (8)
• L’attrezzo [0109-4H / EN-52589]
• L’attrezzo [0197-N / EN-52588]

Rimontare :

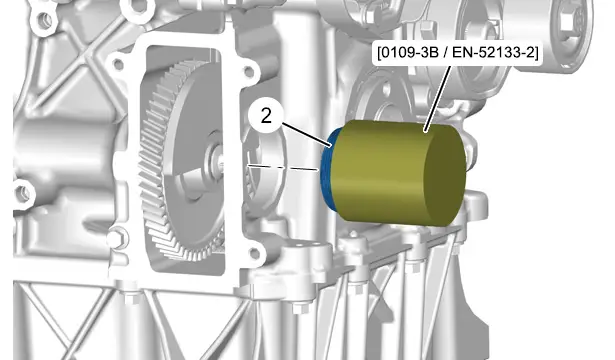

• Il tappo di tenuta (2) nuovo ; Con l’attrezzo [0109-3B / EN-52133-2]
• Il carter (1) dell’albero d’equilibratura nuovo
• La puleggia (4) dell’albero motore
• Le 6 viti (3) della puleggia dell’albero motore nuove

3.4. Operazioni complementari

Rimontare :

• La cinghia di trascinamento della pompa dell’acqua nuova
• La cinghia di trascinamento degli accessori

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio(secondo l’equipaggiamento).

4. Albero di equilibratura

4.1. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio(secondo l’equipaggiamento).

Smontare :

• Il gruppo motopropulsore
• Il cambio
• Il volano

Appoggiare il motore sul cavalletto .

Smontare :

• La cinghia di trascinamento degli accessori
• La cinghia di trascinamento della pompa dell’acqua
• Il pignone di trascinamento dell’albero di equilibratura

4.2. Smontaggio

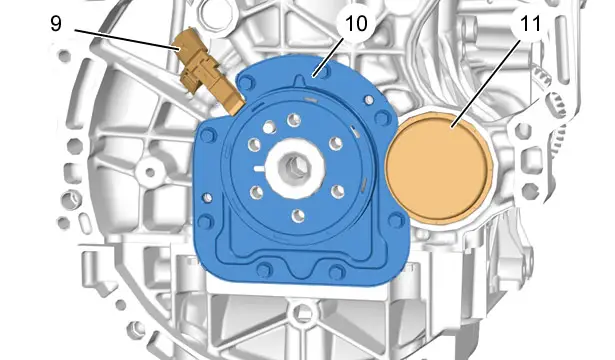

Smontare :

• Il captatore del regime motore (9)
• Anello di tenuta (10) su estremità volano
• Il tappo di tenuta (11)

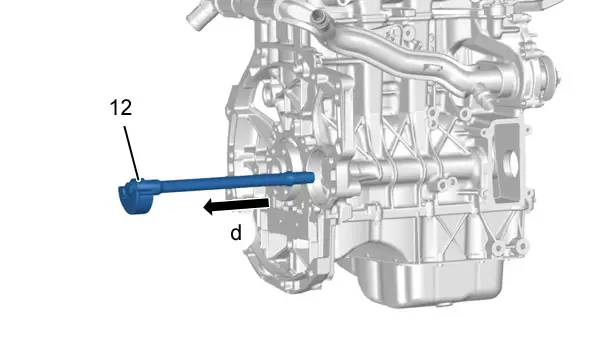

Smontare l’albero d’equilibratura (12) (Nel senso della freccia "d").

4.3. Smontaggio dei cuscinetti dell’albero di equilibratura

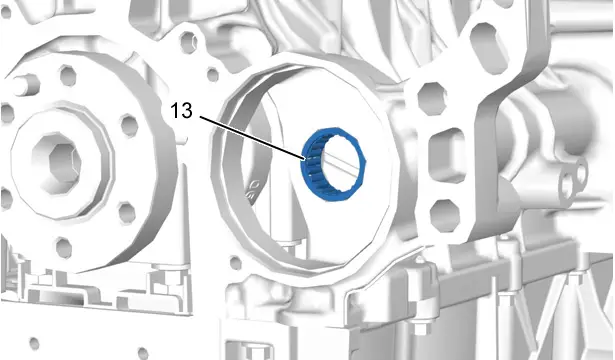

Estrarre il cuscinetto ad aghi (13) lato volano ; Con un estrattore a inerzia di diametro 20 mm.

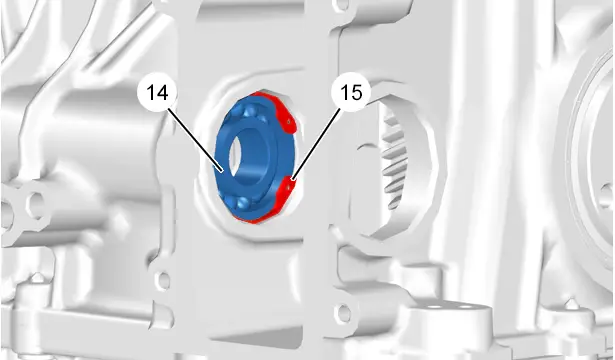

Togliere l’anello (15).

Estrarre il cuscinetto a sfere (14) ; Con un estrattore a inerzia di diametro 20 mm.

4.4. Rimontaggio dei cuscinetti dell’albero di equilibratura

ATTENZIONE : Rispettare le coppie di serraggio .

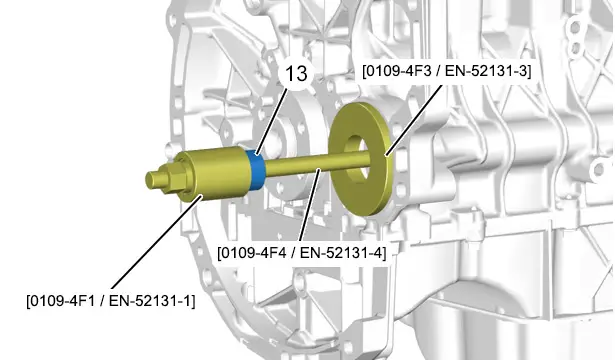

Posizionare :

• Il centratore [0109-4F3 / EN-52131-3] sul carter cilindri
• Il cuscinetto ad aghi (13) sulla punteria [0109-4F1 / EN-52131-1]
• L’asta filettata [0109-4F4 / EN-52131-4]

Posizionare :

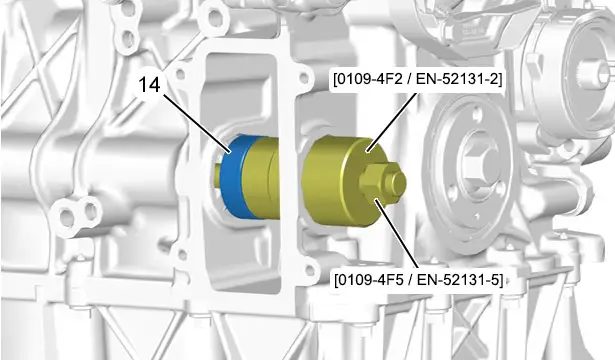

• Il cuscinetto a sfere (14) sulla punteria [0109-4F2 / EN-52131-2]
• Il dado [0109-4F5 / EN-52131-5]

Serrare il dado [0109-4F5 / EN-52131-5] fino al completo posizionamento dei cuscinetti.

Smontare l’attrezzo [0109-4F / EN-52131].

Ricollocare gli anelli nuovi (15).

4.5. Rimontaggio dell’albero di equilibratura

Rimontare :

• L’albero d’equilibratura (12) (Nel senso opposto alla freccia "d")

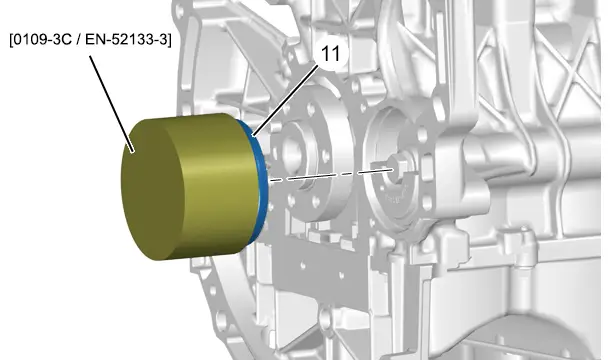

• Il tappo di tenuta (11) nuovo ; Con l’attrezzo [0109-3C / EN-52133-3]
• Anello di tenuta (10) su estremità volano (Nuova)
• Il captatore di regime motore (9)

4.6. Operazioni complementari

Rimontare :

• Il gruppo motopropulsore
• Il cambio
• Il volano
• La cinghia di trascinamento degli accessori
• La cinghia di trascinamento della pompa dell’acqua nuova
• Il pignone di trascinamento dell’albero di equilibratura

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio(secondo l’equipaggiamento).
