Peugeot 308: Smontaggio - rimontaggio : Captatore di regime motore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

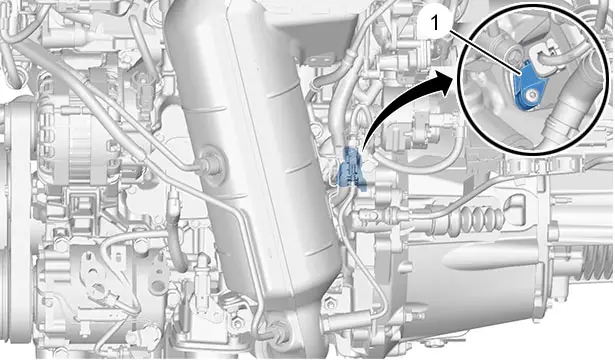

1. Ubicazione

(1) Captatore di regime motore.

2. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio(secondo equipaggiamento).

Smontare il catalizzatore .

3. Smontaggio

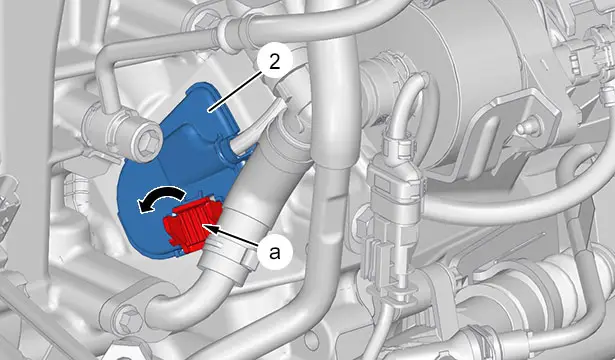

Sgraffare la graffetta  (in "a").

Togliere l’otturatore (2) (Secondo la freccia ).

ATTENZIONE : Non avvicinare il captatore regime motore (1) ad una sorgente magnetica.

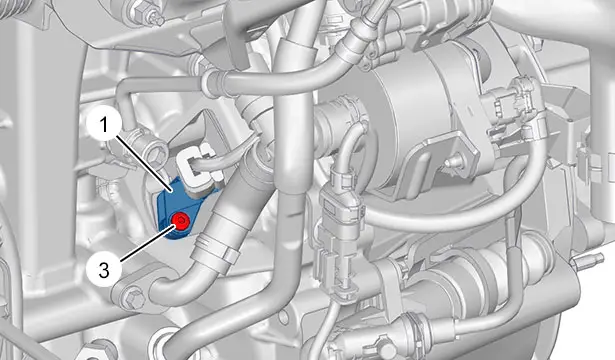

Allentare la vite (3) (Vite imperdibile ).

Spostare il captatore regime motore (1).

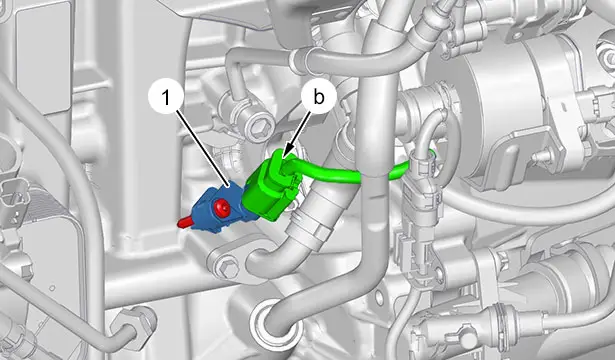

Scollegare il connettore  (in "b").

Smontare il captatore regime motore (1).

4. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

Ricollocare il captatore di regime motore ( 1).

Ricollegare il connettore  (in "b").

Stringere nuovamente la vite (3).

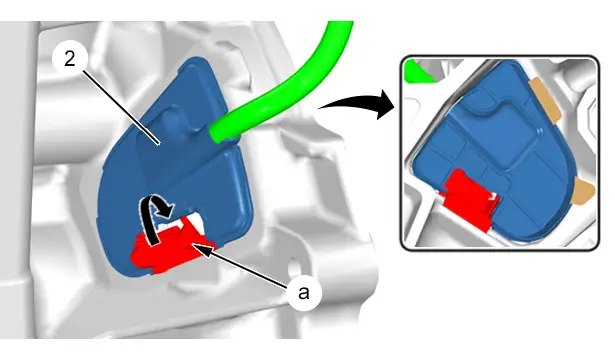

Ricollocare l’otturatore (2) (Secondo la freccia ).

ATTENZIONE : Controllare la posizione del tappo (2).

Agganciare la graffetta  (in "a").

5. Operazioni complementari

Rimontare il catalizzatore .

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio(secondo equipaggiamento).

6. Apprendimento

ATTENZIONE : In caso di smontaggio o sostituzione del captatore di regime motore (1), effettuare una procedura d’apprendimento della ruota magnetica regime motore.
