Peugeot 308: Smontaggio - rimontaggio : Cinghia di trascinamento degli accessori - Rullo tenditore dinamico

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

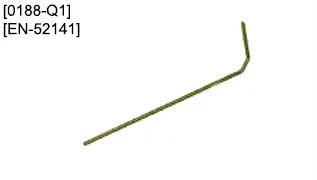

1. Attrezzatura

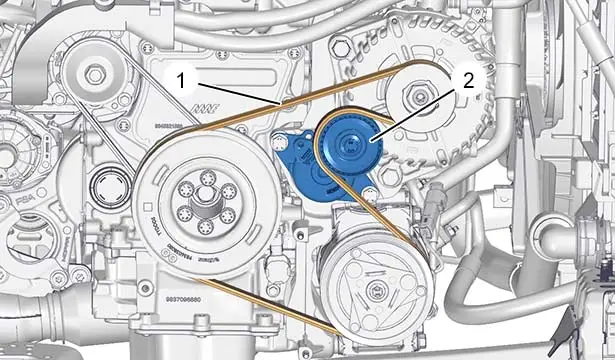

2. Identificazione

(1) Cinghia di trascinamento degli accessori.

(2) Rullo tenditore dinamico .

3. Cinghia di trascinamento degli accessori

3.1. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

Posizionare il veicolo su un ponte elevatore.

Smontare :

• La ruota anteriore destra
• Il paraschizzi anteriore destro

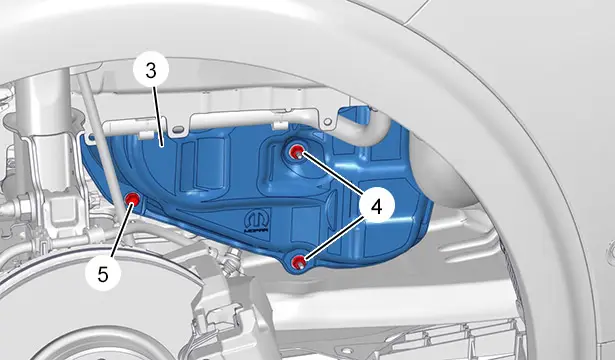

Smontare :

• La vite (5)
• I dadi (4)
• La protezione (3)

3.2. Smontaggio

ATTENZIONE : In caso di riutilizzo della cinghia di trascinamento degli accessori, rispettare il senso di rotazione della cinghia di trascinamento accessori (1).

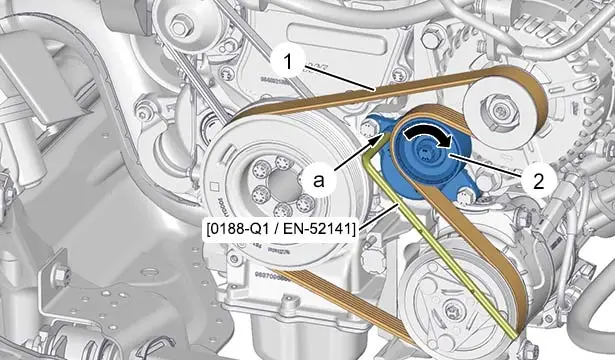

Azionare il rutto tenditore dinamico (2) (In senso orario).

Bloccare il rullo tenditore dinamico (2) ; Con l’attrezzo [0188-Q1 / EN-52141] (in "a").

Smontare la cinghia di trascinamento degli accessori (1).

ATTENZIONE : Verificare che il rullo tenditore dinamico (2) giri liberamente (assenza di gioco e di punto duro).

3.3. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

Ricollocare la cinghia di trascinamento degli accessori (1).

ATTENZIONE : Verificare che la cinghia di trascinamento degli accessori (1) sia posizionata correttamente nelle scanalature delle varie pulegge.

Azionare il rutto tenditore dinamico (2) (In senso orario).

Smontare l’attrezzo [0188-Q1 / EN-52141].

Effettuare 2 giri di albero motore nel senso normale di rotazione.

3.4. Operazioni complementari

Rimontare :

• La protezione (3)
• I dadi (4)
• La vite (5)
• Il paraschizzi anteriore destro
• La ruota anteriore destra
• Il veicolo sulle sue ruote

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

4. Rullo tenditore dinamico

4.1. Operazioni preliminari

Posizionare il veicolo su un ponte elevatore.

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

Smontare :

• La ruota anteriore destra
• Il paraschizzi anteriore destro

Smontare :

• La vite (5)
• I dadi (4)
• La protezione (3)
• La cinghia di trascinamento degli accessori (1)

4.2. Smontaggio

ATTENZIONE : Non togliere l’attrezzo [0188-Q1 / EN-52141] .

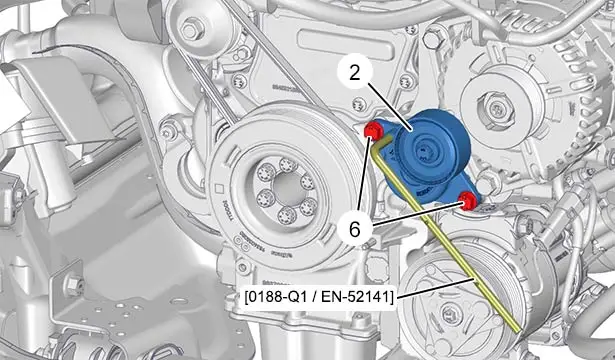

Smontare :

• Le 2 viti (6)
• L’insieme rullo tenditore dinamico inferiore (2) e spina [0188-Q1 / EN-52141]

4.3. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio.

Coppie di serraggio :

• Motore
• Ruote

NOTA : Il rullo tenditore dinamico nuovo (2) è fornito con una coppiglia di tenuta .

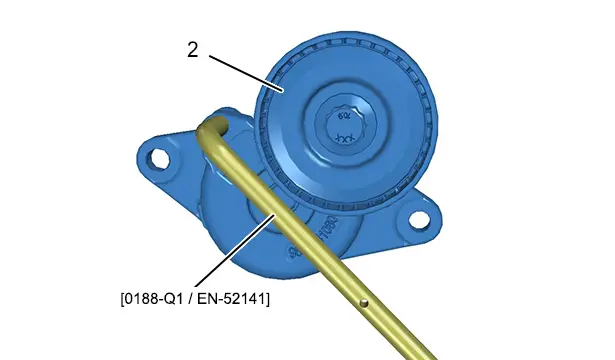

Rullo tenditore dinamico riutilizzato : Rimontare l’insieme rullo tenditore dinamico (2) e spina [0188-Q1/ EN-52141].

Rullo tenditore dinamico nuovo : Rimontare l’insieme rullo tenditore dinamico (2) e coppiglia di fissaggio .

Rimontare :

• L’insieme rullo tenditore dinamico inferiore (2) e spina [0188-Q1 / EN-52141]
• Le 2 viti (6)
• La cinghia di trascinamento degli accessori (1)

Azionare il rutto tenditore dinamico (2) (In senso orario).

Smontare :

• L’attrezzo [0188-Q1 / EN-52141]
• La spinetta [0188-Q1 / EN-52141] o la spinetta di fissaggio

ATTENZIONE : Verificare che la cinghia di trascinamento degli accessori (1) sia posizionata correttamente nelle scanalature delle varie pulegge.

Effettuare 2 giri di albero motore nel senso normale di rotazione.

4.4. Operazioni complementari

Rimontare :

• La protezione (3)
• I dadi (4)
• La vite (5)
• Il paraschizzi anteriore destro
• La ruota anteriore destra
• Il veicolo sulle sue ruote

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).
