Peugeot 308: Smontaggio - rimontaggio : Paraolio albero motore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

Descrizione	Quantità
Anello di tenuta dell’albero motore (Lato volano)	1
Anello di tenuta dell’albero motore (Lato distribuzione)	1
Vite del volano	6
Viti della puleggia degli accessori	6
Cinghia di trascinamento della pompa dell’acqua	1

2. Attrezzatura

Attrezzo	Riferimento	Descrizione

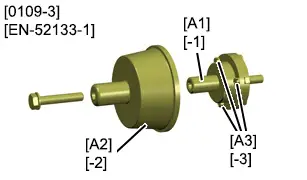

	[0109-3][EN-52133-1]	Tampone di montaggio della boccola di tenuta dell’albero motore (Lato distribuzione)
	[0109-3A1][EN-52133-1-1]	Guida di montaggio
	[0109-3A2][EN-52133-1-2]	Tampone di montaggio del paraolio / Vite di assemblaggio della guida
	[0109-3A3][EN-52133-1-3]	Vite di serraggio della guida di montaggio

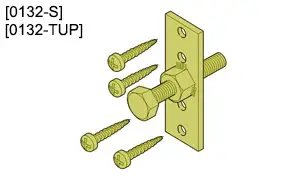

	[0132-TUP] (*)	Cofanetto per la revisione del motore
	[0132-S] (*)	Attrezzo di smontaggio del paraolio

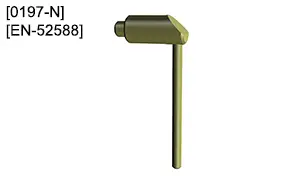

	[0197-N][EN-52588]	Spina di bloccaggio del volano
(*) Se l’attrezzo specifico non è disponibile utilizzare un normale attrezzo da officina

3. Anello di tenuta dell’albero motore (Lato distribuzione)

3.1. Operazioni preliminari

Collocare il veicolo su un ponte elevatore a 2 colonne .

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

3.2. Smontaggio

Smontare :

• La cinghia di trascinamento degli accessori
• La cinghia di trascinamento della pompa dell’acqua

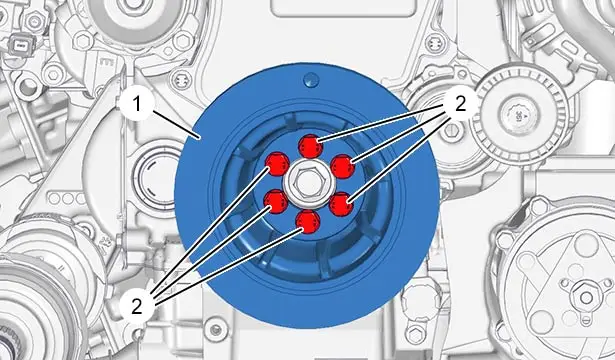

Smontare :

• Le 6 viti (2)
• La puleggia (1) dell’albero motore

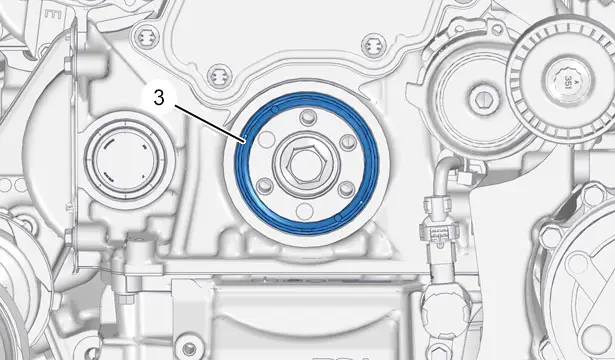

Smontare la boccola di tenuta (3) dell’albero motore (Lato distribuzione) ; Con l’attrezzo [0132-S].

3.3. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

ATTENZIONE : Dopo aver tolto il vecchio anello di tenuta, pulire e sgrassare l’alloggiamento nel carter-cilindri ; Con un prodotto sgrassante omologato.

ATTENZIONE : Prima del rimontaggio del paraolio nuovo, le superfici d’appoggio e i piani di giunzione non devono presentare alcuna traccia d’urto o rigature.

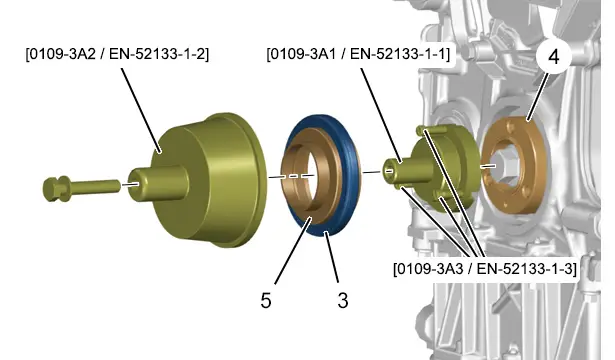

Rimontare ; Con l’attrezzo [0109-3 / EN-52133-1] :

• La guida di montaggio [0109-3A1 / EN-52133-1-1] sul mozzo (4) dell’albero motore ; Con l’aiuto delle 3 viti [0109-3A3 / EN-52133-1-3]
• Il manicotto (5) munito di ghiera di tenuta nuova (3) sul mozzo dell’albero motore
• L’attrezzo [0109-3A2 / EN-52133-1-2] ; Con la vite dell’attrezzo [0109-3A2 / EN-52133-1-2]

Serrare la vite dell’attrezzo [0109-3A2 / EN-52133-1-2] fino a quando la superficie dell’attrezzo [0109-3A2 / EN-52133-1-2] è a contato con la superficie del carter-cilindri .

ATTENZIONE : L’attrezzo [0109-3A2 / EN-52133-1-2] deve restare fermo per 30 secondi prima dello smontaggio.

Smontare :

• Gli attrezzi [0109-3A1 / EN-52133-1-1], [0109-3A2 / EN-52133-1-2], [0109-3A3 / EN-52133-1-3]
• Il manicotto (5)

Rimontare :

• La puleggia (1) dell’albero motore
• Le viti (2) (nuove)
• La cinghia di trascinamento della pompa dell’acqua nuova
• La cinghia di trascinamento degli accessori
• Il veicolo sulle sue ruote

3.4. Operazione complementare

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio(secondo l’equipaggiamento).

4. Anello di tenuta dell’albero motore (Lato volano)

4.1. Operazioni preliminari

Collocare il veicolo su un ponte elevatore a 2 colonne .

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio(secondo l’equipaggiamento).

4.2. Smontaggio

Smontare :

• Il gruppo motopropulsore
• Il cambio

Girare il motore mediante la vite della puleggia dell’albero motore in senso orario, fino a portarlo in posizione di fasatura.

ATTENZIONE : Inserire la spina nel volano ; Con l’attrezzo [0197-N / EN-52588].

ATTENZIONE : Non ruotare mai l’albero motore in senso antiorario, mediante la vite di fissaggio .

NOTA : Controllare la fasatura corretta del motore ; Ruotare l’albero motore con la vite della puleggia in senso orario.

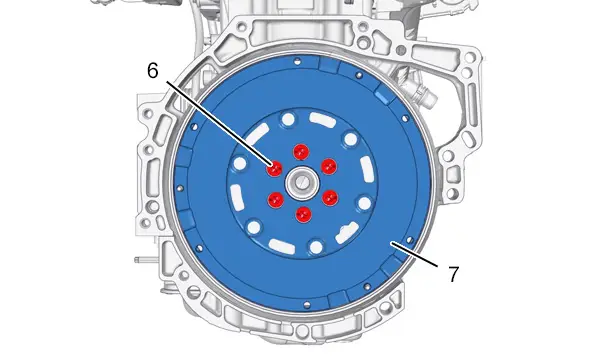

Smontare :

• Le 6 viti (6)
• Il volano (7) (secondo l’equipaggiamento)
• L’attrezzo [0197-N / EN-52588]

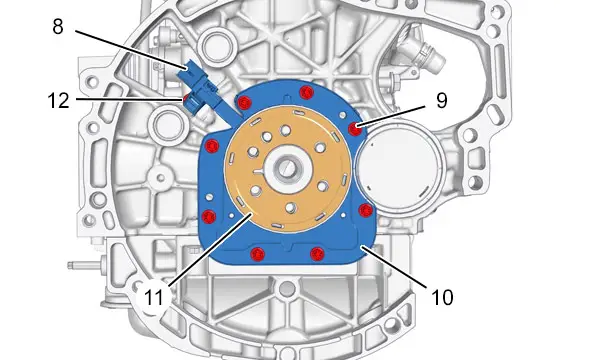

Smontare :

• La ruota magnetica (11) del captatore di regime motore (8)
• La vite (12)

ATTENZIONE : Non avvicinare il captatore regime motore (8) ad una sorgente magnetica.

Smontare :

• Il captatore del regime motore (8)
• Le 8 viti (9)
• La piastra di chiusura (10) (La piastra di chiusura (10) è dotata di ghiera di tenuta )

4.3. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

ATTENZIONE : Dopo aver staccato la vecchia ghiera di tenuta, pulire e sgrassare la superficie d’appoggio del carter cilindri ; Con un prodotto sgrassante omologato.

ATTENZIONE : Prima del rimontaggio del paraolio nuovo, le superfici d’appoggio e i piani di giunzione non devono presentare alcuna traccia d’urto o rigature.

ATTENZIONE : Con un asciugatore di precisione, aspirare e asciugare la sede dell’albero motore (14)(disponibile presso il Centro Ricambi).

NOTA : La piastra di chiusura nuova (10) è dotata di ghiera di tenuta e manicotto (13) di posizionamento.

ATTENZIONE : Non lubrificare la superficie di contatto della ghiera di tenuta.

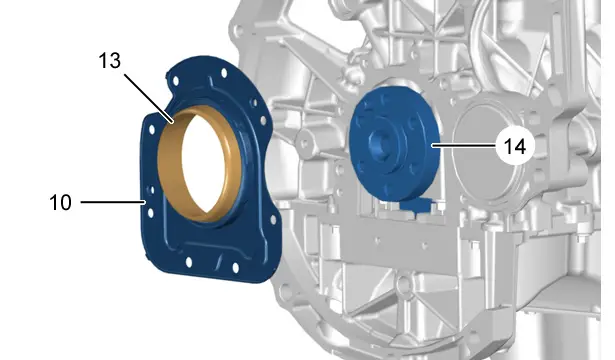

Avvicinare la piastra di chiusura (10) munita di manicotto (13) di posizionamento sull’albero motore (14).

NOTA : Centrare il manicotto (13) di posizionamento sull’albero motore (14).

Premere uniformemente la piastra di chiusura (10) fino a che entri in contatto con il carter cilindri.

Smontare il manicotto (13) di posizionamento.

ATTENZIONE : In caso di smontaggio o di sostituzione della ruota magnetica (8) del captatore di velocità motore (11), effettuare una procedura d’apprendimento della ruota magnetica (8) del captatore di velocità motore (11).

Rimontare :

• Le 8 viti (9)
• La ruota magnetica (11) del captatore di regime motore (8)
• Il captatore del regime motore (8)
• La vite (12)
• Il volano (7)(secondo l’equipaggiamento)
• Le viti (6) (nuove)

Inserire la spina nel volano ; Con l’attrezzo [0197-N/EN-52588].

Smontare l’attrezzo [0197-N / EN-52588].

Rimontare :

• Il cambio
• Il gruppo motopropulsore

4.4. Operazione complementare

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).
