Peugeot 308: Smontaggio - rimontaggio : Filtro dell’aria

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

1. Elemento filtrante

1.1. Smontaggio

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio.

Smontare :

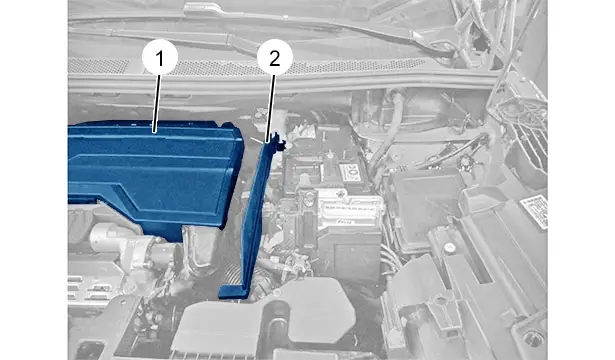

• La copertura del motore (1)
• La protezione (2)

Disaccoppiare :

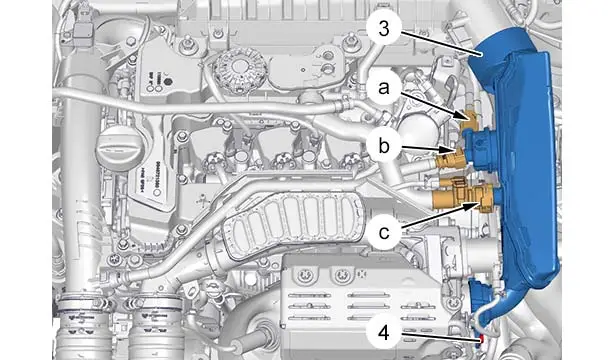

• Il tubo di riaspirazione dei vapori di carburante (in "a")
• Il tubo di riaspirazione dei vapori di carburante (in "b")
• Il riscaldatore dei vapori d’olio(in "c")

Smontare :

• La vite (4)
• Il raccordo (3) di entrata dell’aria del turbocompressore

Disaccoppiare il tubo ‎ di riciclaggio dei vapori d’olio(in "d").

Smontare :

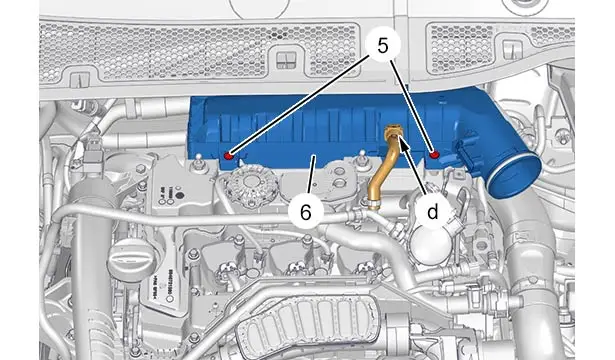

• Le viti (5)
• Il coperchio (6) della scatola del filtro aria

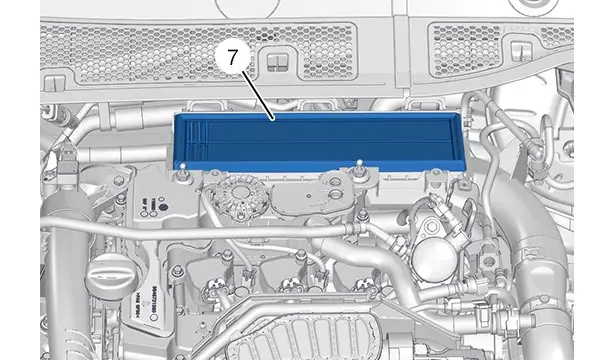

Togliere l’elemento filtrante (7).

1.2. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

Rimontare :

• L’elemento filtrante (7)
• Il coperchio (6) della scatola del filtro aria
• Le viti (5)
• Il tubo ‎ di riciclaggio dei vapori d’olio(in "d")

Rimontare :

• Il raccordo (3) di entrata dell’aria del turbocompressore
• La vite (4)

Accoppiare :

• Il tubo di riaspirazione dei vapori di carburante (in "a")
• Il tubo di riaspirazione dei vapori di carburante (in "b")
• Il riscaldatore dei vapori d’olio(in "c")

Rimontare :

• La protezione (2)
• La copertura del motore (1)

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio.

2. Scatola filtro aria

2.1. Smontaggio

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio.

Smontare :

• La copertura del motore (1)
• La protezione (2)

Disaccoppiare :

• Il tubo di riaspirazione dei vapori di carburante (in "a")
• Il tubo di riaspirazione dei vapori di carburante (in "b")
• Il riscaldatore dei vapori d’olio(in "c")

Smontare :

• La vite (4)
• Il raccordo (3) di entrata dell’aria del turbocompressore

Disaccoppiare il tubo ‎ di riciclaggio dei vapori d’olio(in "d").

Smontare :

• Le viti (5)
• Il coperchio (6) della scatola del filtro aria

Togliere l’elemento filtrante (7).

Smontare :

• Le viti

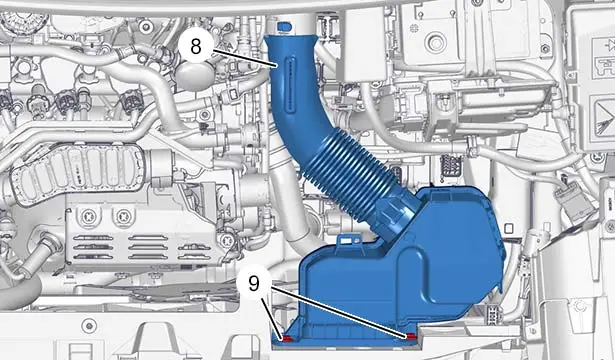

• Il condotto d’entrata dell’aria (8)

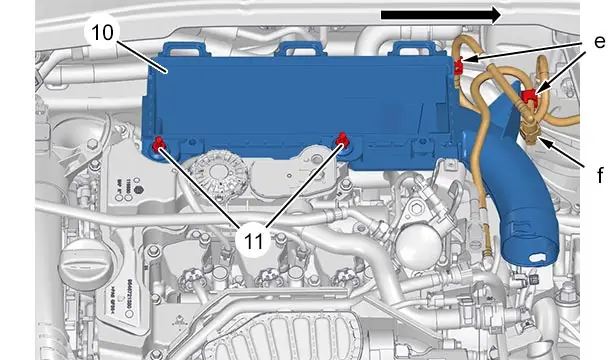

Sgraffare il tubo di depressione(in "e").

Disaccoppiare il tubo di depressione (in "f").

Togliere le viti (11).

Sollevare la scatola del filtro dell’aria (10).

Smontare la scatola del filtro dell’aria (10) (Da destra ) (Secondo la freccia ).

2.2. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

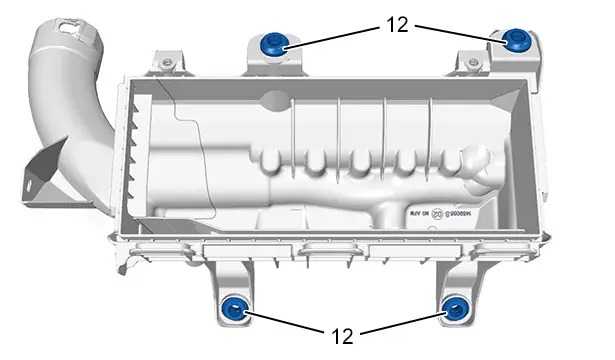

ATTENZIONE : Verificare che i silentbloc (12) siano collocati correttamente.

Rimontare :

• La scatola filtro dell’aria (10)
• Le viti (11)

Accoppiare il tubo di depressione (in "f").

Aggraffare il tubo di depressione (in "e").

Rimontare :

• Il condotto d’entrata dell’aria (8)
• Le viti
• L’elemento filtrante (7)
• Il coperchio (6) della scatola del filtro aria
• Le viti (5)
• Il tubo ‎ di riciclaggio dei vapori d’olio(in "d")
• Il raccordo (3) di entrata dell’aria del turbocompressore
• La vite (4)

Accoppiare :

• Il tubo di riaspirazione dei vapori di carburante (in "a")
• Il tubo di riaspirazione dei vapori di carburante (in "b")
• Il riscaldatore dei vapori d’olio(in "c")

Rimontare :

• La protezione (2)
• La copertura del motore (1)

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio.
