Peugeot 308: Smontaggio - rimontaggio : Scatola farfalla motorizzata

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

2. Attrezzatura

Materiale : Strumento di diagnosi.

3. Operazione preliminare

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

4. Smontaggio

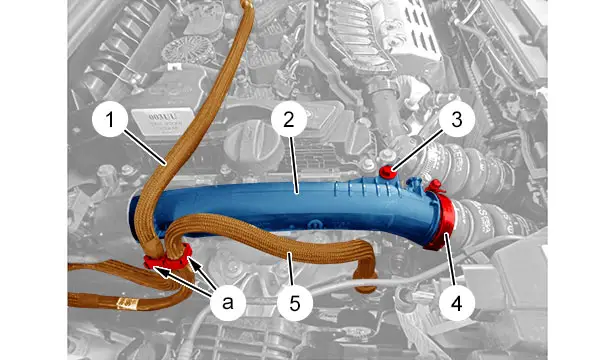

Allentare la fascetta (4).

Togliere la vite (3).

Staccare le graffe (in "a").

Spostare i tubi del carburante (1), (5).

Smontare il raccordo d’entrata dell’aria (2).

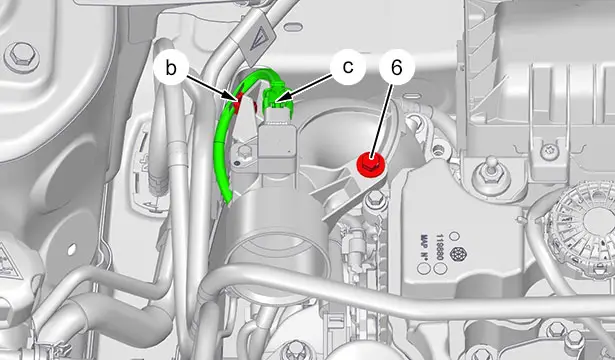

Scollegare il connettore (in "c").

Sganciare il fascio elettrico (in "b").

Togliere la vite (6).

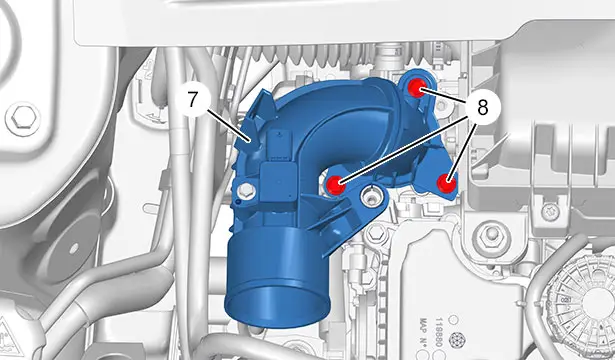

Smontare :

• Le 3 viti (8)
• Il raccordo (7) d’entrata aria della farfalla motorizzata

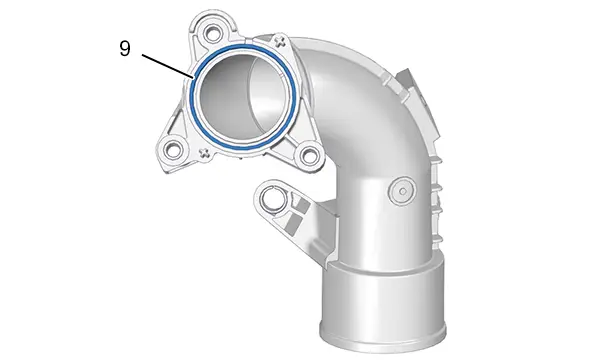

Rimuovere la guarnizione (9) del raccordo d"entrata dell"aria (7) della farfalla motorizzata .

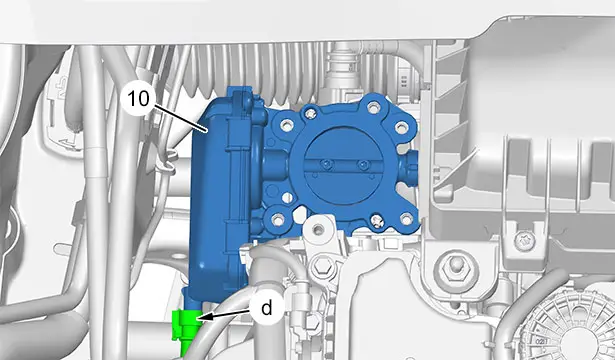

Scollegare il connettore (in "d").

Smontare la farfalla motorizzata (10).

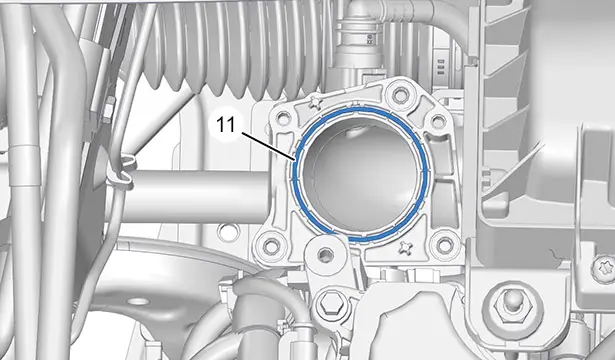

Rimuovere la guarnizione di tenuta ‎(11) della scatola farfalla motorizzata ‎(10).

5. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

ATTENZIONE : Controllare il posizionamento della nuova guarnizione (10) della farfalla motorizzata (11).

Applicare la nuova guarnizione (11) della farfalla motorizzata (10).

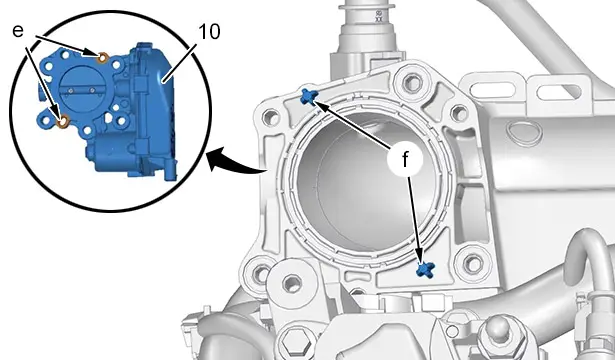

Rimontare la farfalla motorizzata (10) (Far coincidere i riferimenti "e", "f").

ATTENZIONE : Controllare il posizionamento della guarnizione (9) del raccordo d’entrata dell’aria (7) della farfalla motorizzata (10).

Applicare la nuova guarnizione (9) del raccordo d"entrata dell"aria (7) della farfalla motorizzata (10).

Rimontare :

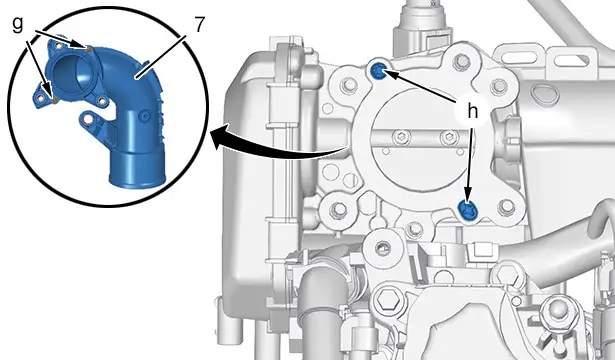

• Il raccordo (7) d’entrata aria della farfalla motorizzata (10) (Far coincidere i riferimenti "g", "h")
• Le 3 viti (8)

Ricollegare :

• Il connettore (in "d")
• Il connettore (in "c")

Rimontare la vite (6).

Agganciare il fascio elettrico (in "b").

Ricollocare il raccordo d’entrata aria (2).

Serrare la fascetta (4).

Rimontare la vite (3).

Riagganciare i tubi del carburante ‎(1), (5) (in "a").

6. Operazione complementare

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

7. Inizializzazione

NOTA : In caso di sostituzione della scatola della farfalla motorizzata : Effettuare le operazioni necessarie ; Con lo strumento di diagnosi.

NOTA : Effettuare un’inizializzazione degli auto-adattamenti (Fermi) ; Con lo strumento di diagnosi. Seguire la procedura indicata nel menu ricambi : Scatola farfalla motorizzata.
