Peugeot 308: Smontaggio - rimontaggio : Sensore di pressione dell’aria aspirazione

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

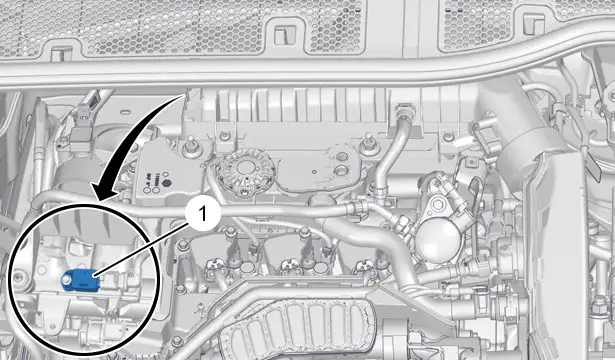

1. Ubicazione

(1) Sensore di pressione dell’aria aspirazione.

2. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio(secondo l’equipaggiamento).

Smontare :

• La copertura del motore
• L’insieme scatola del filtro aria

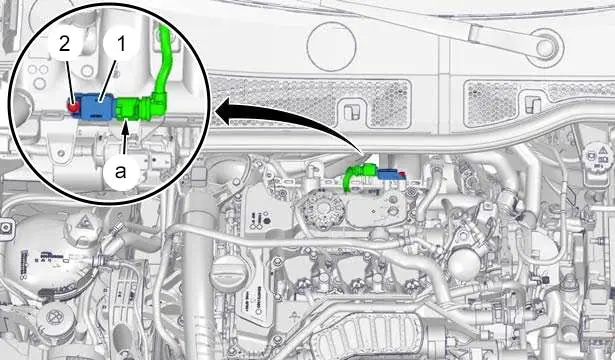

3. Smontaggio

Scollegare il connettore  (in "a").

Smontare :

• La vite (2)
• Il captatore di pressione dell’aria aspirata (1)

4. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

Rimontare :

• Il captatore di pressione dell’aria aspirata (1)
• La vite (2)

Ricollegare il connettore  (in "a").

5. Operazioni complementari

Rimontare :

• L’insieme scatola del filtro aria
• La copertura del motore

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio(secondo l’equipaggiamento).
