Peugeot 308: Smontaggio - rimontaggio : Serbatoio del carburante

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Attrezzatura

Attrezzo	Riferimento	Descrizione

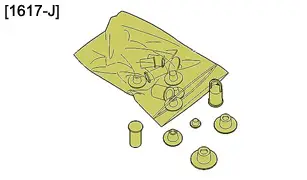

	[1617-J]	Kit di tappi HDI

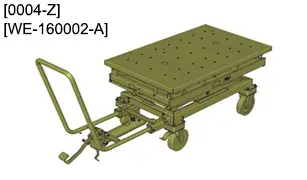

	[0004-Z][WE-160002-A]	Tavola elevatrice

2. Operazioni preliminari

Collocare il veicolo su un ponte elevatore a 2 colonne.

ATTENZIONE : Realizzare le operazioni da effettuare prima di scollegare le batterie di servizio .

Scollegare le batterie di servizio (Secondo la procedura specifica).

Svuotare il serbatoio del carburante .

Smontare (secondo l’equipaggiamento) :

• Le ruote posteriori
• Il paraschizzi posteriore destro
• Le protezioni nel sottoscocca
• La protezione sotto al motore
• Il treno posteriore
• La linea di scarico (Non tagliare il silenziatore posteriore dello scarico )
• Gli schermi termici dello scarico

3. Smontaggio

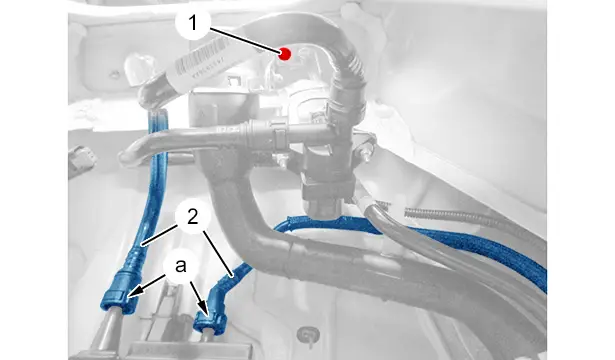

Disaccoppiare i tubi dei vapori carburante (2) (in "a").

Togliere la vite (1).

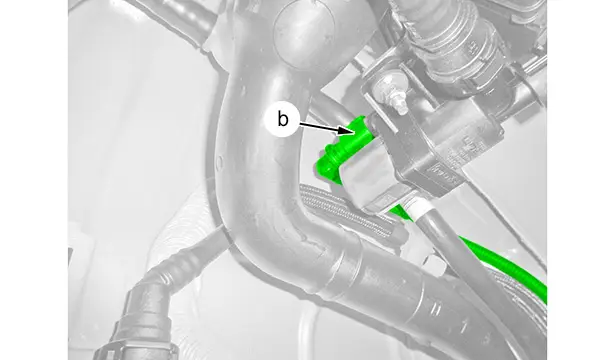

Scollegare il connettore del dispositivo di misura delle perdite di vapori del carburante (in "b").

Sganciare il fascio elettrico (3) (in "c").

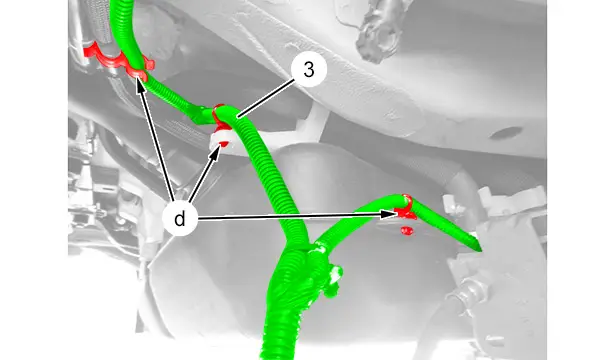

Sganciare il fascio elettrico (3) (in "d").

ATTENZIONE : Non aprire il circuito di raffreddamento della batteria di trazione .

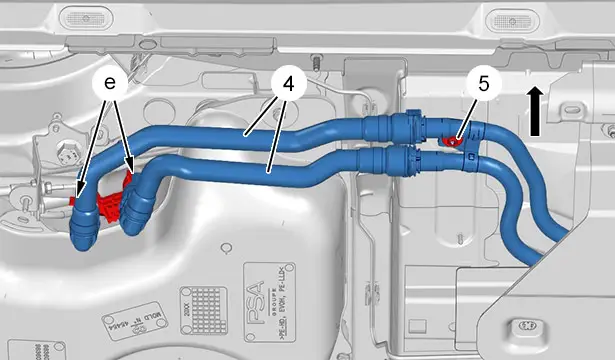

Disaccoppiare il tubo (4) del circuito di raffreddamento della batteria di trazione (in "e").

Smontare il dado (5).

Spostare i tubi (4) del circuito di raffreddamento della batteria di trazione (Secondo la freccia ).

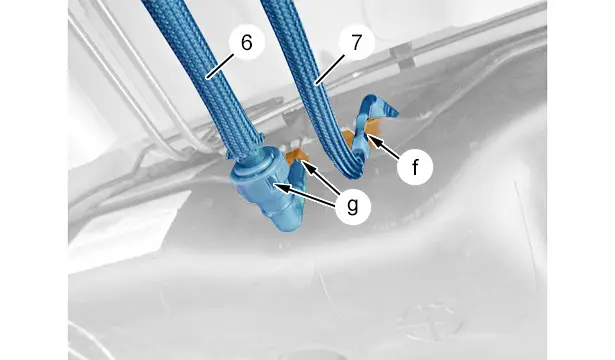

Disaccoppiare il tubo (6) di riaspirazione dei vapori del carburante (in "g").

Sganciare e spostare il tubo del carburante (7) (in "f").

Sostenere il serbatoio del carburante (8) ; Mediante un tavolo di sollevamento [0004-Z] / [WE-160002-A].

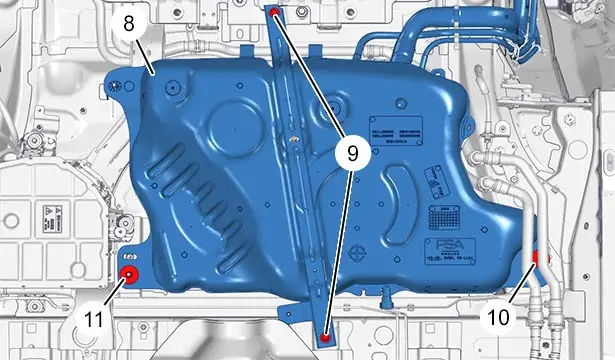

Smontare :

• I dadi (10), (11)
• Le 2 viti (9)

Abbassare il serbatoio del carburante (8) di 30 cm ; Mediante un tavolo di sollevamento [0004-Z] / [WE-160002-A].

ATTENZIONE : Guidare il bocchettone di riempimento del serbatoio del carburante (8), per evitare sollecitazioni nella zona circostante.

Spostare i tubi (4) del circuito di raffreddamento della batteria di trazione dal serbatoio del carburante (8) (in "h").

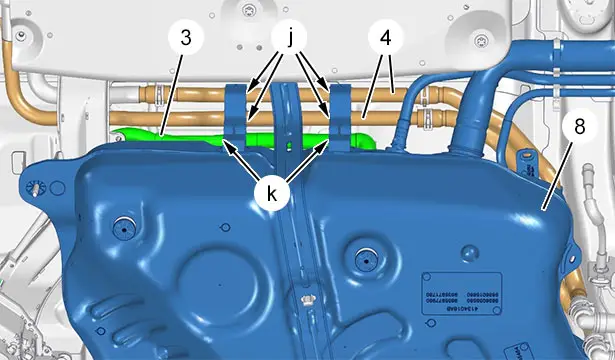

Spostare i tubi (4) del circuito di raffreddamento della batteria di trazione dal serbatoio del carburante (8) (in "j").

Sganciare il fascio elettrico (3) (in "k").

ATTENZIONE : Prima di scollegare, pulire il tubo del carburante (7) (in "p").

ATTENZIONE : Tappare il tubo del carburante (7) (in "p") ; Con l’attrezzo [1617-J].

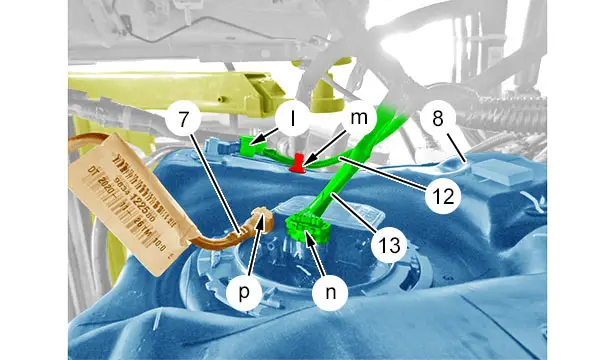

Scollegare il connettore del fascio elettrico (13) (in "n").

Disaccoppiare il tubo del carburante (7) (in "p").

Scollegare il connettore del fascio elettrico (12) (in "l").

Sganciare il fascio elettrico (12) (in "m").

Togliere il serbatoio del carburante (8).

4. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio.

CATENA DI TRAZIONE PHEV

Coppie di serraggio :

• Linea di scarico
• Elementi del circuito del carburante
• Ruote

ATTENZIONE : Togliere i tappi [1617-J] (in "p").

Posizionare il serbatoio del carburante (8) a 30 cm dalla sua posizione sotto il veicolo ; Mediante un tavolo di sollevamento [0004-Z] / [WE-160002-A].

Ricollegare il connettore del fascio elettrico (12) (in "l").

Accoppiare il tubo del carburante (7) (in "p").

Ricollegare il connettore del fascio elettrico (13) (in "n").

Agganciare il fascio elettrico (12) (in "m").

Rimontare i tubi (4) del circuito di raffreddamento della batteria di trazione (in "j").

Agganciare il fascio elettrico (3) (in "k").

Rimontare :

• I tubi (4) del circuito di raffreddamento della batteria di trazione (in "h")
• Il serbatoio del carburante (8)
• I dadi (10), (11)
• Le 2 viti (9)

Spostare il tavolo di sollevamento [0004-Z] / [WE-160002-A].

Riagganciare il tubo del carburante (7) (in "f").

Accoppiare il tubo (6) di riaspirazione dei vapori del carburante (in "g").

Rimontare la vite (5).

Abbinare il tubo (4) del circuito di raffreddamento della batteria di trazione (in "e").

Aggraffare :

• Il fascio cavi elettrico (3) (in "d")
• Il fascio cavi elettrico (3) (in "c")

Ricollegare il connettore del dispositivo di misura delle perdite di vapori del carburante (in "b").

Rimontare la vite (1).

Accoppiare i tubi dei vapori carburante (2) (in "a").

5. Operazioni complementari

Rimontare (secondo l’equipaggiamento) :

• Gli schermi termici dello scarico
• La linea di scarico
• Il treno posteriore
• La protezione sotto al motore
• Le protezioni nel sottoscocca
• Il paraschizzi posteriore destro
• Le ruote posteriori

Riempire il serbatoio del carburante (8) .

Riportare il veicolo sulle sue ruote.

ATTENZIONE : Effettuare le operazioni dopo aver ricollegato le batterie di servizio .

Ricollegare le batterie di servizio (Secondo la procedura specifica).

Adescare il circuito del carburante (Inserire e togliere il contatto 2 volte).

Avviare il motore.

Controllare :

• L’assenza di perdite
• Il funzionamento dell’indicatore del carburante

Spegnere il motore.
