Peugeot 308: Smontaggio - rimontaggio : Elemento portante anteriore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

Descrizione	Quantità (Per lato)
Dado della rotula dello sterzo	1
Vite (Insieme molla - ammortizzatore anteriore )	3
Dado (Bielletta della barra stabilizzatrice anteriore)	1
Dado (Trasmissione)	1
Dado (Rotula del pivot)	1

2. Attrezzatura

Attrezzo	Riferimento	Descrizione
	[6310-T1][CH-52291]	Attrezzo di immobilizzazione del mozzo

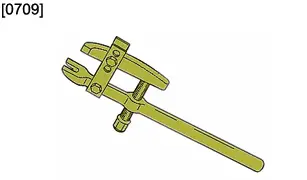

	[0709]	estrattore di snodo
	[CH-161-B]

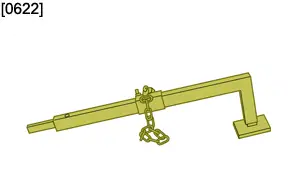

	[0622]	leva di disaccoppiamento delle rotule del pivot

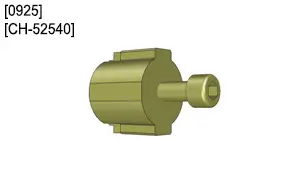

	[0925][CH-52540]	Centratore superiore dell’elemento portante

3. Operazioni preliminari

Collocare il veicolo su un ponte elevatore a 2 colonne.

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

Smontare :

• I bulloni della ruota anteriore
• La ruota anteriore
• I bracci del tergicristallo anteriore
• La griglia d’entrata d’aria

4. Smontaggio

NOTA : Operazioni simmetriche (lati destro e sinistro).

ATTENZIONE : Non deteriorare i flessibili del freno.

NOTA : Non aprire il circuito di frenata sulla pinza del freno.

CATENA DI TRAZIONE TERMICA OPPURE CATENA DI TRAZIONE PHEV OPPURE CATENA DI TRAZIONE ELETTRICA OPPURE CATENA DI TRAZIONE MHEV

Smontare la pinza del freno anteriore .

ATTENZIONE : Non lasciar penzolare la pinza del freno anteriore ‎ dal flessibile del freno ‎.

Spostare e immobilizzare alla scocca la pinza del freno anteriore ‎.

CATENA DI TRAZIONE TERMICA OPPURE CATENA DI TRAZIONE PHEV OPPURE CATENA DI TRAZIONE ELETTRICA OPPURE CATENA DI TRAZIONE MHEV

Smontare il disco del freno anteriore .

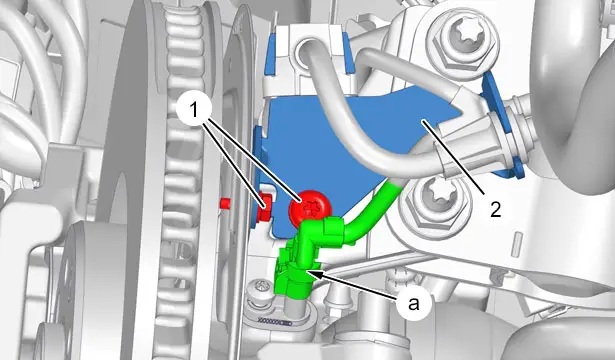

Scollegare il connettore del captatore di velocità della ruota (in "a").

Togliere le viti (1).

Spostare il supporto (2) del fascio elettrico .

In caso di riutilizzo dei pezzi : Spalmare abbondantemente di grasso grafitato la filettatura della trasmissione, tra i dentini del dado di trasmissione, per evitare di danneggiare la filettatura della trasmissione durante le operazioni di smontaggio del dado stesso.

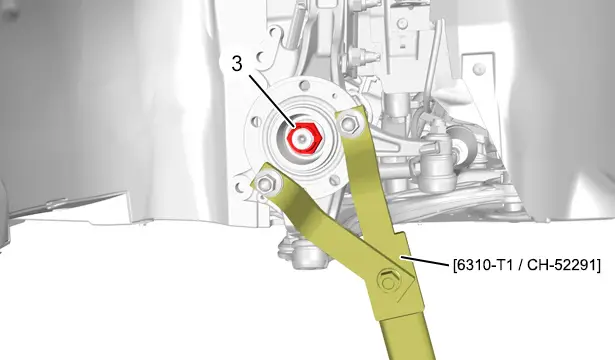

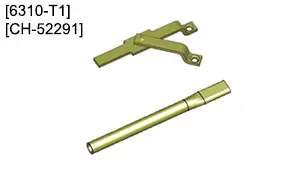

Bloccare in rotazione il mozzo usando l’attrezzo [6310-T1 / CH-52291].

Allentare e quindi smontare il dado del semiasse (3).

Smontare il dado (4).

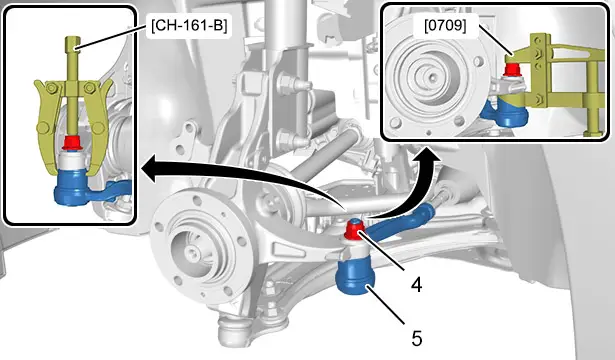

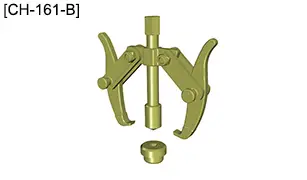

Disaccoppiare lo snodo sferico dello sterzo (5) ; Con l’attrezzo [0709], [CH-161-B].

ATTENZIONE : Rischio di deterioramento del captatore d’altezza della scocca anteriore (secondo l’equipaggiamento).

CATENA DI TRAZIONE TERMICA OPPURE CATENA DI TRAZIONE PHEV OPPURE CATENA DI TRAZIONE MHEV

Smontare il captatore d’altezza della scocca anteriore .

CATENA DI TRAZIONE ELETTRICA

Smontare il captatore d’altezza della scocca anteriore .

Smontare il dado (6).

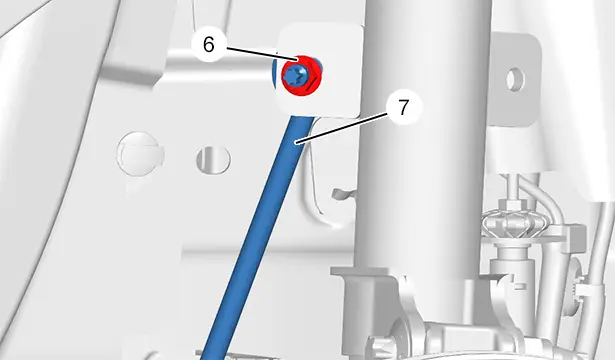

Spostare la bielletta della barra stabilizzatrice anteriore (7).

Smontare il dado (8).

ATTENZIONE : Evitare accuratamente di deteriorare la cuffia della rotula del braccio inferiore .

ATTENZIONE : All’estrazione del pivot, tenere ferma la trasmissione nel differenziale.

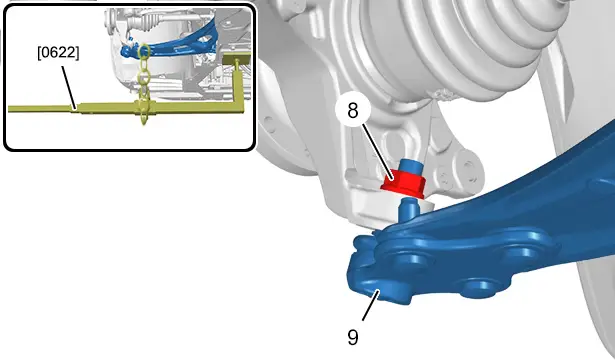

Disaccoppiare la rotula dal braccio della sospensione anteriore (9) ; Con l’attrezzo [0622].

Disimpegnare il perno dalla trasmissione.

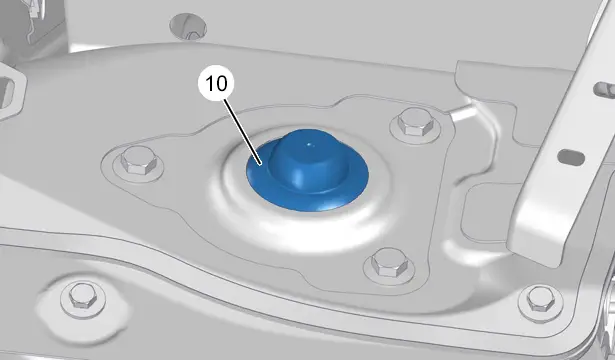

Togliere l’otturatore (10) (secondo l’equipaggiamento).

Smontare :

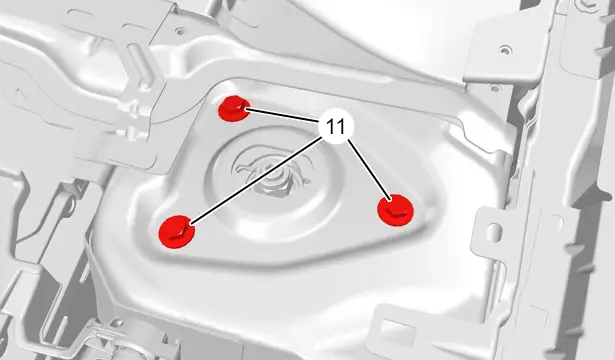

• Le viti (11)
• L’elemento portante anteriore

5. Rimontaggio

NOTA : Operazioni simmetriche.

ATTENZIONE : Se la trasmissione viene riutilizzata, pulire accuratamente la filettatura ; Spruzzare del pulitore per freni su un panno pulito che non lasci pelucchi.

ATTENZIONE : Non utilizzare una pistola pneumatica durante le operazioni di smontaggio e rimontaggio del dado di trasmissione (Distruzione del filetto della trasmissione).

ATTENZIONE : Rispettare le coppie di serraggio.

CATENA DI TRAZIONE TERMICA

Coppie di serraggio :

• Assale anteriore
• Sterzo
• Trasmissione
• Sistema di frenata
• Ruote

CATENA DI TRAZIONE PHEV

Coppie di serraggio :

• Assale anteriore
• Sterzo
• Trasmissione
• Sistema di frenata
• Ruote

CATENA DI TRAZIONE ELETTRICA

Coppie di serraggio :

• Assale anteriore
• Sterzo
• Trasmissione
• Sistema di frenata
• Ruote

CATENA DI TRAZIONE MHEV

Coppie di serraggio :

• Assale anteriore
• Sterzo
• Trasmissione
• Sistema di frenata
• Ruote

Impegnare l’elemento portante anteriore ‎ nel passaruota anteriore ‎.

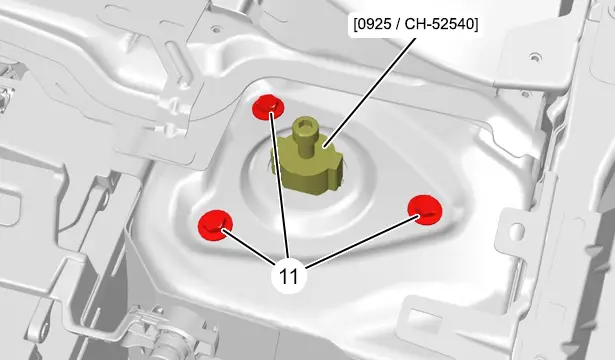

Rimontare l’elemento portante anteriore ; Con l’attrezzo [0925 / CH-52540].

Collocare le viti nuove (11) (senza serrare).

Serrare le viti (11).

Ricollocare l’otturatore (10) (secondo l’equipaggiamento).

Inserire :

• Il pivot sulla trasmissione
• La rotula (9) del braccio inferiore di sospensione anteriore nel pivot

Rimontare :

• Il nuovo dado (8)
• La bielletta della barra stabilizzatrice (7)
• Il nuovo dado (6)
• Lo snodo dello sterzo (5)
• Il nuovo dado (4)
• Il dado della trasmissione (3) nuovo ; Con l’attrezzo [6310-T1]
• Il supporto (2) del fascio cavi elettrico
• Le viti (1)

Ricollegare il connettore del captatore di velocità della ruota anteriore ‎ (in "a").

CATENA DI TRAZIONE TERMICA OPPURE CATENA DI TRAZIONE PHEV OPPURE CATENA DI TRAZIONE MHEV

Rimontare :

• Il captatore d’altezza della scocca anteriore .
• Il disco del freno anteriore
• La pinza freno anteriore

CATENA DI TRAZIONE ELETTRICA

Rimontare :

• Il captatore d’altezza della scocca anteriore .
• Il disco del freno anteriore
• La pinza freno anteriore

6. Operazioni complementari

Rimontare :

• La griglia d’entrata d’aria
• I bracci del tergicristallo anteriore
• La ruota anteriore
• Il veicolo sulle sue ruote

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).
