Peugeot 308: Smontaggio-rimontaggio : Barra stabilizzatrice anteriore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

2. Smontaggio

Collocare il veicolo su un ponte elevatore a 2 colonne.

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

Smontare le ruote anteriori.

CATENA DI TRAZIONE TERMICA OPPURE CATENA DI TRAZIONE PHEV OPPURE CATENA DI TRAZIONE MHEV

Smontare :

• La culla anteriore
• Il meccanismo dello sterzo

CATENA DI TRAZIONE ELETTRICA

Smontare :

• La culla anteriore
• Il meccanismo dello sterzo

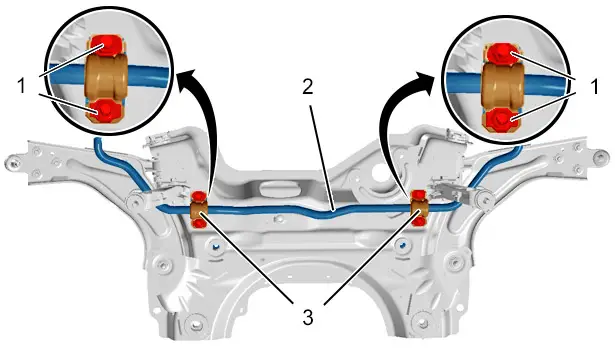

Smontare :

• Le viti (1)
• Le flange dei supporti (3)
• La barra stabilizzatrice anteriore (2)

3. Rimontaggio

CATENA DI TRAZIONE TERMICA OPPURE CATENA DI TRAZIONE PHEV OPPURE CATENA DI TRAZIONE ELETTRICA

ATTENZIONE : Rispettare le coppie di serraggio .

CATENA DI TRAZIONE MHEV

ATTENZIONE : Rispettare le coppie di serraggio .

ATTENZIONE : Verificare lo stato della barra stabilizzatrice (Assenza di tracce d’urto, di rigature o di punti di corrosione) ; Il rivestimento della vernice della barra non deve essere deteriorato, con il metallo a vista.

Rimontare :

• La barra stabilizzatrice anteriore (2)
• Le flange dei supporti (3)
• Le viti (1) (nuove)

CATENA DI TRAZIONE TERMICA OPPURE CATENA DI TRAZIONE PHEV OPPURE CATENA DI TRAZIONE MHEV

Rimontare :

• Il meccanismo dello sterzo
• La culla anteriore

CATENA DI TRAZIONE ELETTRICA

Rimontare :

• Il meccanismo dello sterzo
• La culla anteriore

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

Rimontare :

• Le ruote anteriori
• Il veicolo sulle sue ruote
