Peugeot 308: Smontaggio - rimontaggio : Pivot anteriore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

Descrizione	Quantità
Dado della rotula dello sterzo	1
Dado della rotula del pivot anteriore	1
Dado della trasmissione	1
Viti del pivot anteriore	2
Dadi	2

2. Attrezzatura

Attrezzo	Riferimento	Descrizione

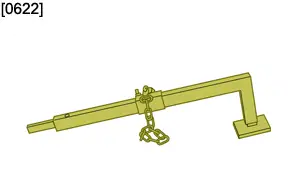

	[0622]	leva di disaccoppiamento delle rotule del pivot

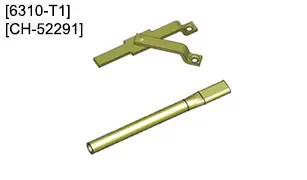

	[6310-T1][CH-52291]	Attrezzo di immobilizzazione del mozzo

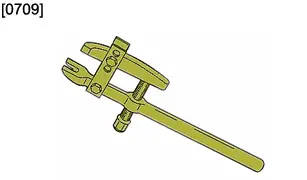

	[0709]	estrattore di snodo

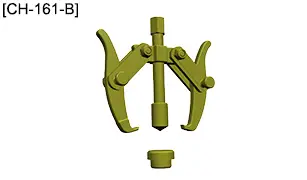

	[CH-161-B]

3. Operazioni preliminari

Sbloccare i bulloni della ruota anteriore.

Collocare il veicolo su un ponte elevatore a 2 colonne.

ATTENZIONE : Realizzare le operazioni da effettuare prima di scollegare le batterie di servizio .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

ATTENZIONE : Non ruotare il flessibile del freno anteriore.

ATTENZIONE : Non aprire il circuito di frenata sulla pinza del freno.

ATTENZIONE : Spostare e immobilizzare alla scocca la pinza del freno .

Smontare :

• La protezione sotto al motore
• I bulloni della ruota anteriore
• La ruota anteriore
• Il disco del freno anteriore

4. Smontaggio

Smontare :

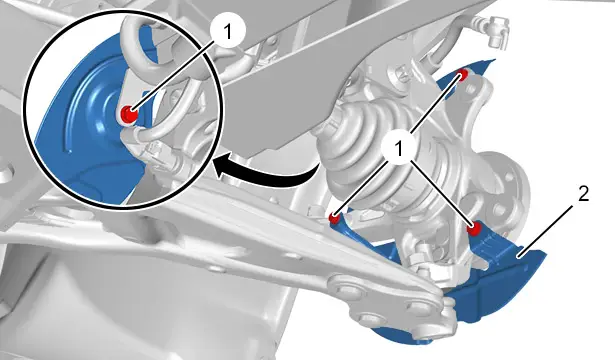

• Le 4 viti (1)
• Lo schermo di protezione termica (2)

ATTENZIONE : Non staccare il flessibile del freno anteriore dal suo supporto (in "a") : Rischio di grave deterioramento del flessibile del freno.

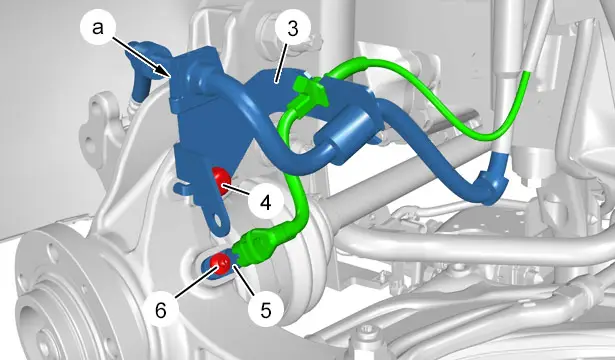

Togliere la vite (6).

Spostare il captatore velocità ruota (5).

Togliere la vite (4).

Spostare l’insieme supporto, fascio elettrico e flessibile del freno.

ATTENZIONE : Applicare abbondante grasso grafitato sulla filettatura della trasmissione e tra i dentini del dado di trasmissione per non deteriorare la filettatura di trasmissione quando si smonta il relativo dado.

ATTENZIONE : Non cianfrinare mai per effettuare il serraggio ; Vi è rischio di tranciare le viti del disco del freno sul mozzo.

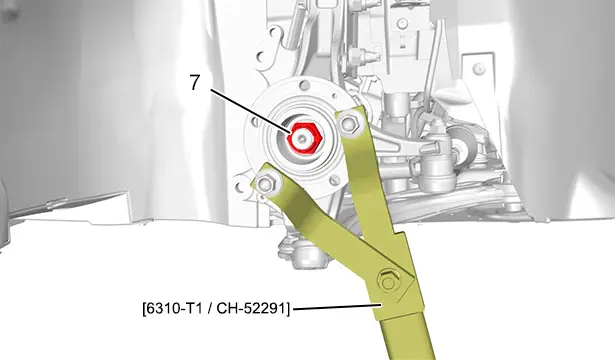

Bloccare in rotazione il mozzo usando l’attrezzo [6310-T1 / CH-52291].

Allentare poi togliere il dado della trasmissione (7).

Allentare il dado (8) fino a raggiungere l’estremità dell’asta della rotula dello sterzo (9).

Disaccoppiare lo snodo sferico dello sterzo (9) ; Con l’attrezzo [0709] o [CH-161-B].

Smontare il dado (8).

CATENA DI TRAZIONE TERMICA OPPURE CATENA DI TRAZIONE PHEV OPPURE CATENA DI TRAZIONE MHEV

ATTENZIONE : Rischio di deterioramento del captatore d’altezza della scocca anteriore (secondo l’equipaggiamento).

Disaccoppiare la bielletta dal captatore d’altezza della scocca anteriore .

CATENA DI TRAZIONE ELETTRICA

Disaccoppiare la bielletta dal captatore d’altezza della scocca anteriore .

Smontare il dado (10).

ATTENZIONE : Non danneggiare la cuffia del giunto a sfere del braccio inferiore della sospensione.

ATTENZIONE : Allo smontaggio del braccio della sospensione inferiore, fissare l’albero di trasmissione nel differenziale.

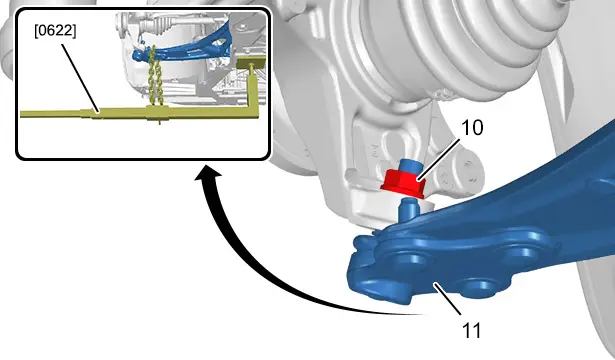

Disaccoppiare il braccio della sospensione (11) dal pivot anteriore ; Con l’attrezzo [0622].

Togliere gli insiemi viti-dadi (12).

ATTENZIONE : All’estrazione del pivot, tenere ferma la trasmissione nel differenziale.

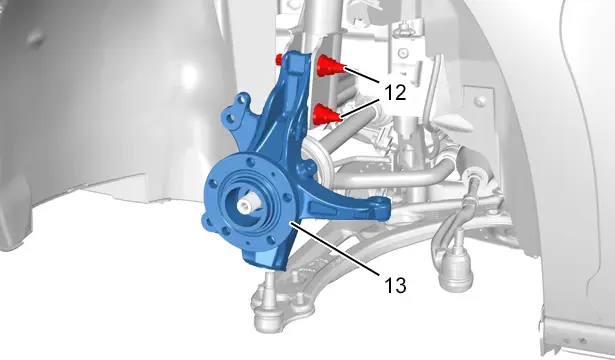

Estrarre il pivot anteriore ‎(13) dalla trasmissione ‎.

Smontare il pivot anteriore (13).

5. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio.

CATENA DI TRAZIONE TERMICA

Coppia di serraggio :

• Assale anteriore
• Sterzo
• Trasmissione
• Sistema di frenata
• Ruote

CATENA DI TRAZIONE PHEV

Coppia di serraggio :

• Assale anteriore
• Sterzo
• Trasmissione
• Sistema di frenata
• Ruote

CATENA DI TRAZIONE ELETTRICA

Coppie di serraggio :

• Assale anteriore
• Sistema di frenata
• Sterzo
• Trasmissioni
• Ruote

CATENA DI TRAZIONE MHEV

Coppia di serraggio :

• Assale anteriore
• Sterzo
• Trasmissione
• Sistema di frenata
• Ruote

ATTENZIONE : Se la trasmissione viene riutilizzata, pulire accuratamente la filettatura ; Con un prodotto di pulizia per freni e con un panno pulito.

Inserire il pivot nella trasmissione .

Rimontare :

• Il pivot anteriore (13)
• Gli insiemi ‎(12) vite-dado nuovi

ATTENZIONE : Non danneggiare la cuffia del giunto a sfere del braccio inferiore della sospensione.

Accoppiare il braccio della sospensione (11) sul pivot anteriore (13) ; Con l’attrezzo [0622].

Ricollocare il dado (10) nuovo.

CATENA DI TRAZIONE TERMICA OPPURE CATENA DI TRAZIONE PHEV OPPURE CATENA DI TRAZIONE MHEV

ATTENZIONE : Rischio di deterioramento del captatore d’altezza della scocca anteriore (secondo l’equipaggiamento).

Accoppiare la bielletta del captatore d’altezza della scocca anteriore .

CATENA DI TRAZIONE ELETTRICA

Accoppiare la bielletta del captatore d’altezza della scocca anteriore .

Accoppiare il giunto sferico dello sterzo (9).

Ricollocare il dado (8) nuovo.

Bloccare in rotazione il mozzo ‎ ; Con l’attrezzo [6310-T1 / CH-52291].

ATTENZIONE : Durante le operazioni di rimontaggio del dado di trasmissione evitare di utilizzare una pistola pneumatica (Distruzione del filetto della trasmissione).

Rimontare :

• Il dado della trasmissione (7) nuovo
• Il supporto (3)
• La vite (4)
• Il captatore di velocità della ruota (5)
• La vite (6)
• Lo schermo di protezione termica (2)
• Le 4 viti (1)

6. Operazioni complementari

Montare il disco del freno anteriore .

Verificare visivamente il percorso, lo stato dei flessibili e le canalizzazioni dei freni.

Rimontare :

• La ruota anteriore
• I bulloni della ruota anteriore
• La protezione sotto al motore
• Il veicolo sulle sue ruote

ATTENZIONE : Effettuare le operazioni dopo aver ricollegato le batterie di servizio .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

Se il pivot anteriore è stato sostituito, effettuare un controllo della geometria degli assali.
