Peugeot 308: Smontaggio - rimontaggio : Captatori d’altezza scocca

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

1. Operazioni preliminari

Collocare il veicolo su un ponte elevatore a 2 colonne.

ATTENZIONE : Realizzare le operazioni da effettuare prima di scollegare le batterie di servizio .

Scollegare le batterie di servizio (Secondo la procedura specifica ).

2. Smontaggio

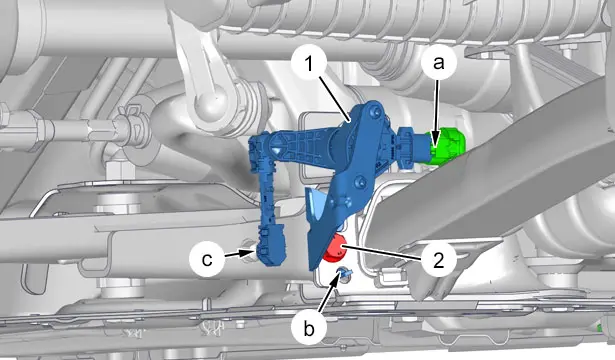

2.1. Captatore anteriore di altezza della scocca

Smontare :

• La ruota anteriore destra
• Il paraschizzi anteriore destro
• La protezione sotto al motore

Scollegare il connettore(in "a").

Disaccoppiare la bielletta (in "c").

Smontare :

• La vite (2)
• Il captatore d’altezza della scocca anteriore (1).(in "b")

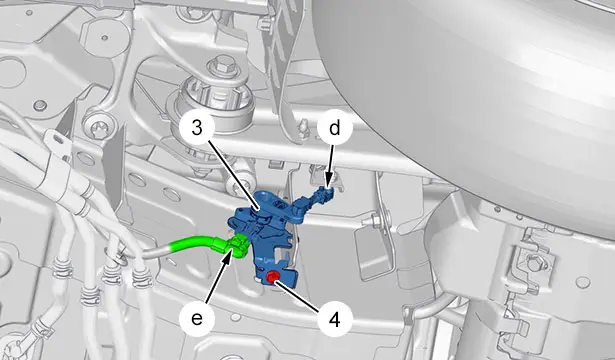

2.2. Captatore di altezza di scocca posteriore

Scollegare il connettore (in "e").

Disaccoppiare la bielletta (in "d").

Smontare :

• La vite (4)
• Il captatore di altezza della scocca posteriore (3)

3. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio.

CATENA DI TRAZIONE ELETTRICA

Coppia di serraggio :

• Assale anteriore
• Assale posteriore
• Ruote

3.1. Captatore anteriore di altezza della scocca

Rimontare :

• Il captatore d’altezza della scocca anteriore (1).(in "b")
• La vite (2)

Collegare la bielletta (in "c").

Ricollegare il connettore (in "a").

Rimontare :

• La protezione sotto al motore
• Il paraschizzi anteriore destro
• La ruota anteriore destra

3.2. Captatore di altezza di scocca posteriore

Rimontare :

• Il captatore di altezza della scocca posteriore (3)
• La vite (4)

Collegare la bielletta (in "d").

Ricollegare il connettore (in "e").

4. Operazioni complementari

ATTENZIONE : Effettuare le operazioni dopo aver ricollegato le batterie di servizio .

Ricollegare le batterie di servizio (Secondo la procedura specifica ).

Riportare il veicolo sulle sue ruote.

5. Calibrazione : Captatore dell’altezza della scocca anteriore e posteriore

ATTENZIONE : Questa procedura di calibrazione si effettua dopo la sostituzione di una delle centraline di comando, dopo un intervento sugli assali e dopo una modifica dell’assetto di riferimento.

5.1. Preparazione alla calibrazione dei captatori d’altezza della scocca anteriore e posteriore

Veicolo su suolo orizzontale.

Controllare la pressione dei pneumatici.

Ruote anteriori diritte.

Il veicolo non deve essere carico, nessuna persona a bordo.

Allentare il freno di stazionamento..

Positionner le levier de vitesses impulsionnel en position neutre.

Contatto inserito (Modalità economia non attiva ).

Anabbaglianti accesi.

5.2. Calibrazione dei captatori d’altezza della scocca anteriore e posteriore

Collegare l’attrezzo di diagnosi .

Effettuare :

• Una procedura di calibrazione dei proiettori ; Con un apparecchio di diagnosi (Seguire le istruzioni che appaiono sullo schermo )
• Lettura e cancellazione dei codici difetto ; Con un apparecchio di diagnosi

Effettuare un controllo - regolazione dei proiettori.

Controllare il funzionamento dei vari equipaggiamenti.
