Peugeot 308: Smontaggio - rimontaggio : Riduttore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

Descrizione	Quantità
Guarnizione di tenuta	1

2. Attrezzatura

Materiale : Attrezzo di sollevamento .

3. Operazioni preliminari

Collocare il veicolo su un ponte elevatore a 2 colonne.

ATTENZIONE : Realizzare le operazioni da effettuare prima di scollegare le batterie di servizio .

Scollegare le batterie di servizio (Secondo la procedura specifica).

Smontare :

• La protezione sotto al motore
• La protezione sotto la batteria di trazione

Svuotare il riduttore .

Smontare :

• La batteria di servizio e il suo supporto
• Le trasmissioni anteriori
• La culla anteriore (Senza smontaggio del meccanismo dello sterzo)

Spostare e fissare il compressore di refrigerazione elettrico ‎ (Senza aprire il circuito di refrigerazione).

4. Smontaggio

Smontare :

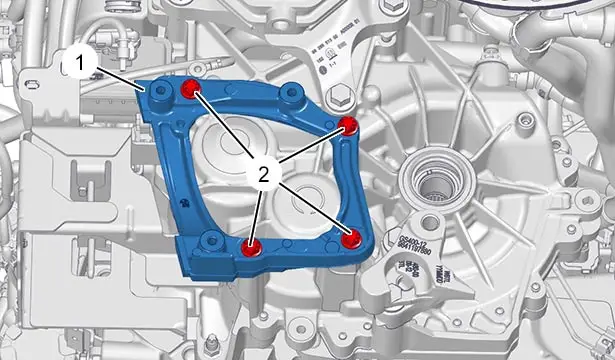

• Le viti ‎(2) del supporto ‎(1) del compressore di refrigerazione elettrico ‎
• Il supporto ‎(1) del compressore di refrigerazione elettrico ‎

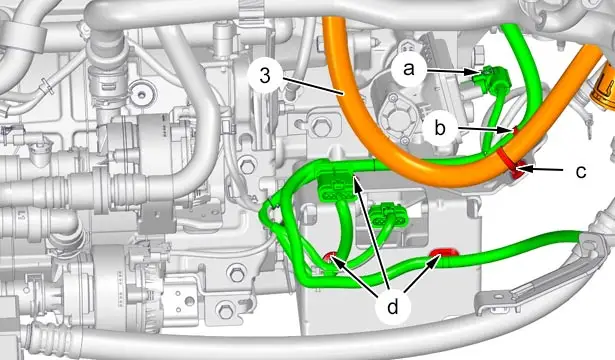

Scollegare il connettore dell’azionatore di bloccaggio del nottolino di parcheggio (in "a").

Sganciare il fascio elettrico (in "b","d").

Sgraffare il fascio elettrico di potenza (3) del compressore di refrigerazione elettrico (in "c").

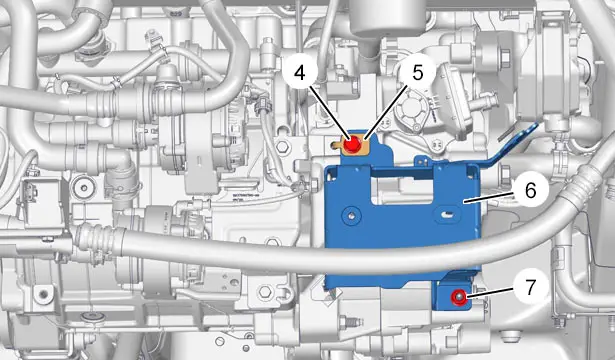

Smontare :

• La vite (4)
• La piastra (5)
• Il dado (7)
• Il supporto (6)

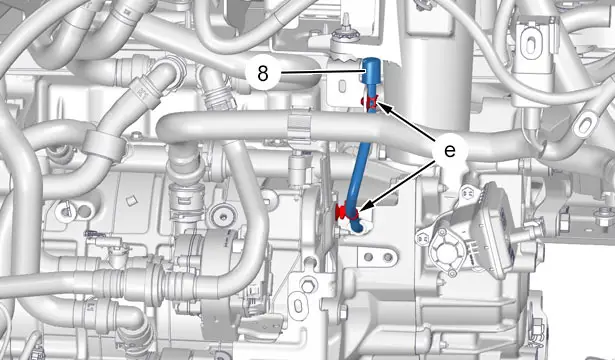

Disaccoppiare il tubo (8) di messa in aria libera(in "e").

Posizionare un attrezzo di sollevamento sotto l’insieme motore elettrico di trazione e riduttore .

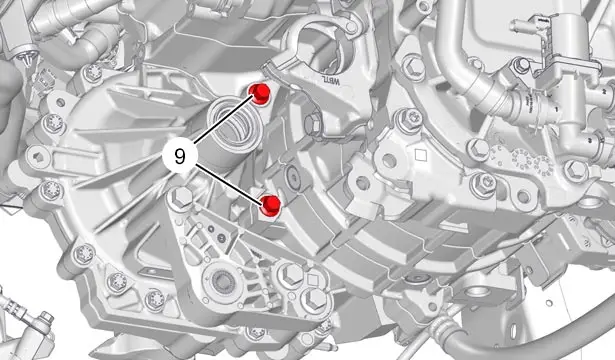

Togliere le 2 viti (9).

Smontare :

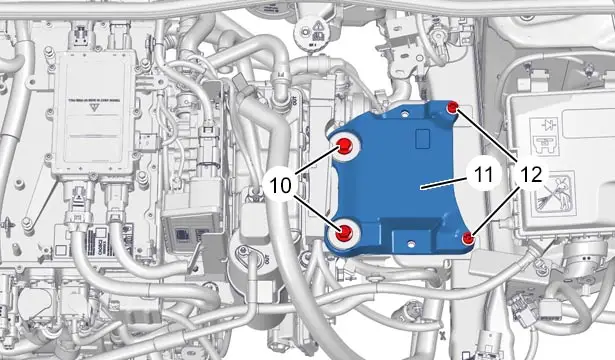

• Le viti (10), (12)
• Il supporto (11)

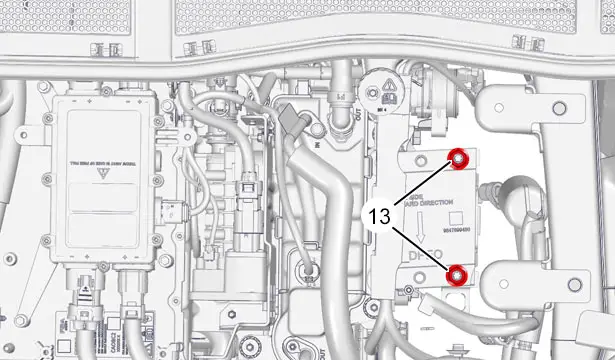

Togliere i 2 dadi (13) (Dalla parte superiore del veicolo).

Smontare :

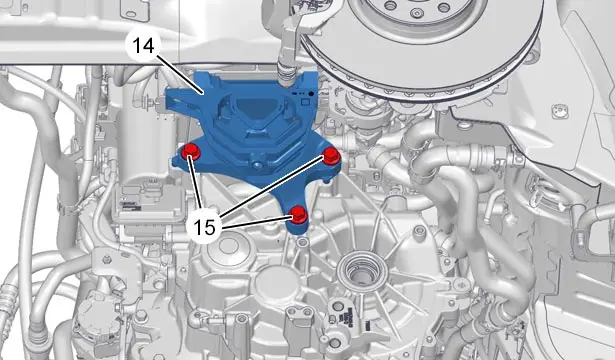

• Le viti ‎(15) del supporto sinistro ‎(14) dell’insieme ‎ motore elettrico di trazione e riduttore
• Il supporto sinistro ‎(14) dell’insieme ‎ motore elettrico di trazione e riduttore

Smontare :

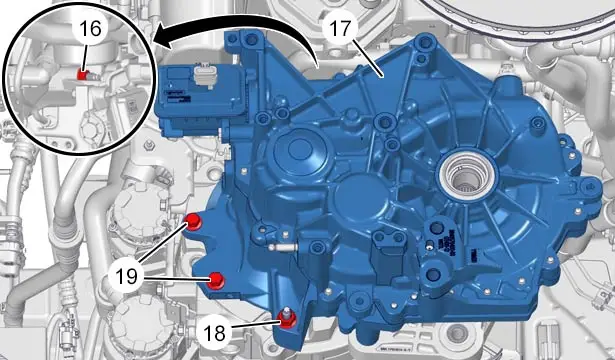

• Le 2 viti (19)
• I 2 dadi (16),(18)

Disaccoppiare e smontare il riduttore ‎(17).

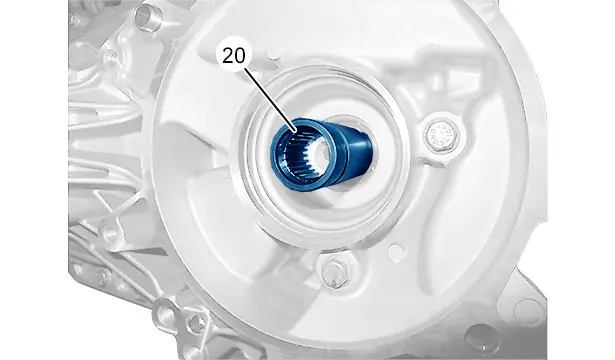

Togliere l’anello d’accoppiamento ‎(20).

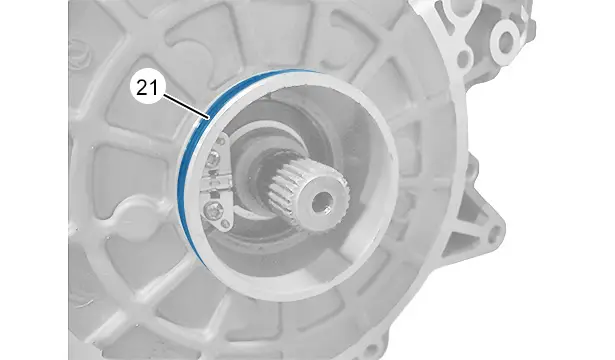

Smontare la guarnizione (21).

5. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio.

Coppie di serraggio :

• Accoppiamento motore sul riduttore
• Sospensione dell’insieme motore elettrico di trazione e riduttore

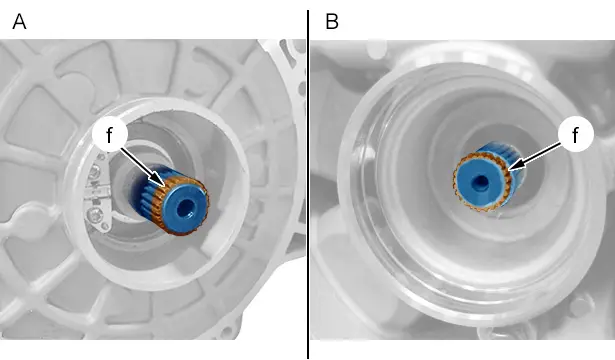

Montaggio "A" : Albero di trasmissione del motore elettrico di trazione.

Montaggio "B" : Albero primario lato riduttore.

Lubrificare gli alberi di trasmissione ‎ (in "f").

NOTA : Utilizzare il lubrificante raccomandato dal costruttore, indice ‎"G16" .

Togliere l’eccesso di grasso con un panno all’estremità delle scanalature e l’estremità dell’albero primario.

Rimontare :

• La guarnizione di tenuta (21) nuova
• L’anello d’accoppiamento ‎(20)

Accoppiare il riduttore ‎(17) al motore elettrico di trazione ‎.

Rimontare :

• Le 2 viti (19)
• I 2 dadi (16),(18)
• Le 2 viti (9)
• Il supporto sinistro ‎(14) dell’insieme ‎ motore elettrico di trazione e riduttore
• Le viti ‎(15) del supporto sinistro ‎(14) dell’insieme ‎ motore elettrico di trazione e riduttore
• I 2 dadi (13) (Dalla parte superiore del veicolo)
• Il supporto (11)
• Le viti

Togliere il dispositivo di sollevamento.

Accoppiare il tubo (8) di messa in aria libera(in "e").

Rimontare :

• Il supporto (6)
• Il dado (7)
• La piastra (5)
• La vite (4)

Ricollegare il connettore dell’azionatore di bloccaggio del nottolino di parcheggio (in "a").

Agganciare il fascio elettrico (in "b","d").

Aggraffare il fascio elettrico di potenza (3) del compressore di refrigerazione elettrico (in "c").

Rimontare :

• Il supporto ‎(1) del compressore di refrigerazione elettrico ‎
• Le viti ‎(2) del supporto ‎(1) del compressore di refrigerazione elettrico ‎

Ricollegare il connettore dell’azionatore di bloccaggio del nottolino di parcheggio (in "a").

6. Operazioni complementari

Rimontare :

• La culla anteriore (Senza smontaggio del meccanismo dello sterzo)
• Le trasmissioni anteriori
• Il compressore di refrigerazione elettrico
• La batteria di servizio e il suo supporto

Riempire il riduttore .

Rimontare :

• La protezione sotto al motore
• La protezione sotto la batteria di trazione
• Il veicolo sulle sue ruote

ATTENZIONE : Effettuare le operazioni dopo aver ricollegato le batterie di servizio .

Ricollegare le batterie di servizio (Secondo la procedura specifica).
