Peugeot 308: Smontaggio - rimontaggio : Azionatore della pinza motorizzata del freno posteriore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

2. Attrezzatura

Materiale : Strumento di diagnosi.

3. Operazioni preliminari

Collocare il veicolo su un ponte elevatore a 2 colonne.

ATTENZIONE : Prima di qualsiasi intervento sugli elementi di frenata posteriori, posizionare l’attrezzo di smontaggio dell’azionatore della pinza del freno motorizzata posteriore ; Con lo strumento di diagnosi.

Mettere la pinza del freno motorizzata posteriore in posizione di smontaggio ; Con lo strumento di diagnosi.

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

Smontare le ruote posteriori.

4. Smontaggio

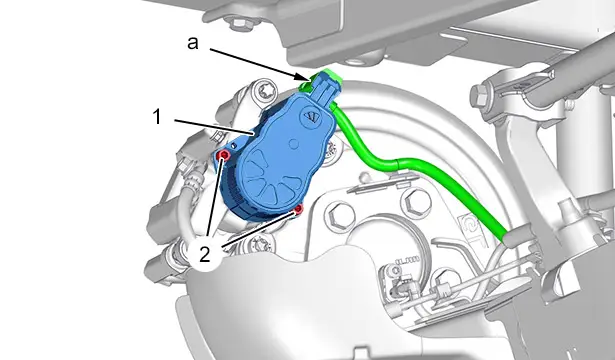

Scollegare il connettore del fascio elettrico (in "a").

Smontare :

• Le viti (2)
• L’azionatore (1) della pinza motorizzata del freno posteriore

5. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio.

CATENA DI TRAZIONE ELETTRICA

Coppie di serraggio :

• Sistema di frenata
• Ruote

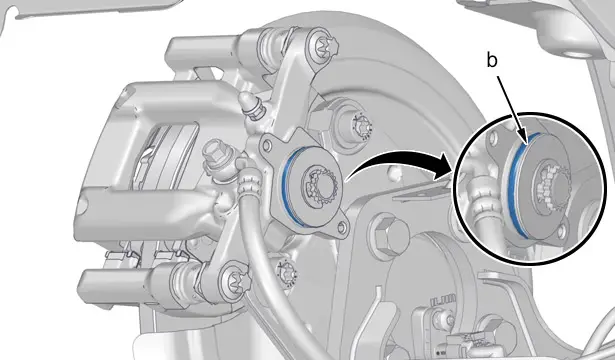

ATTENZIONE : Sostituire sistematicamente la guarnizione di tenuta (in "b").

Rimontare :

• L’azionatore (1) della pinza motorizzata del freno posteriore
• Le viti (2) (nuove)

Ricollegare il connettore del fascio elettrico (in "a").

Rimontare :

• Le ruote posteriori
• Il veicolo sulle sue ruote

6. Operazioni complementari

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

In caso di sostituzione dell’azionatore (1) della pinza motorizzata del freno posteriore ; Con lo strumento di diagnosi :

• Seguire la procedura dell’attrezzo di diagnosi
• Leggere e cancellare i codici difetto

Controllare più volte il funzionamento del freno di stazionamento elettrico.
