Peugeot 308: Smontaggio - rimontaggio : Pompa freni

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

Descrizione	Quantità
Guarnizione (Pompa freni / Amplificatore di frenata)	1
Guarnizioni (Serbatoio del liquido dei freni / Pompa freni)	2
Dadi (Pompa freni / Amplificatore di frenata)	2

2. Operazioni preliminari

CATENA DI TRAZIONE PHEV

ATTENZIONE : Realizzare le operazioni da effettuare prima di scollegare le batterie di servizio .

Scollegare le batterie di servizio (Secondo la procedura specifica).

Svuotare completamente il serbatoio del liquido dei freni ; Con una siringa pulita.

3. Smontaggio

CATENA DI TRAZIONE PHEV

Smontare la batteria di servizio ‎1 e il relativo supporto .

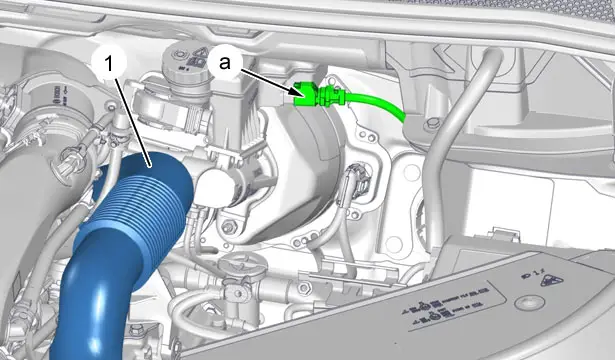

Scollegare il connettore del captatore di livello del liquido dei freni (in "a").

Smontare il raccordo d’entrata dell’aria (1).

ATTENZIONE : Prevedere lo scorrimento del liquido freni.

NOTA : Proteggere gli organi situati sotto la pompa freni da eventuali schizzi di liquido dei freni.

NOTA : Tappare i fori con i tappi di pulizia.

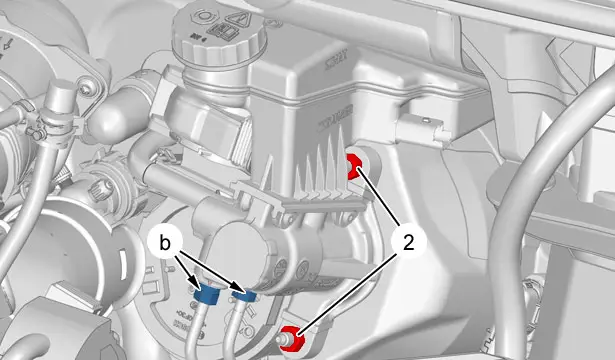

Disaccoppiare i raccordi idraulici (in "b").

Togliere i dadi (2).

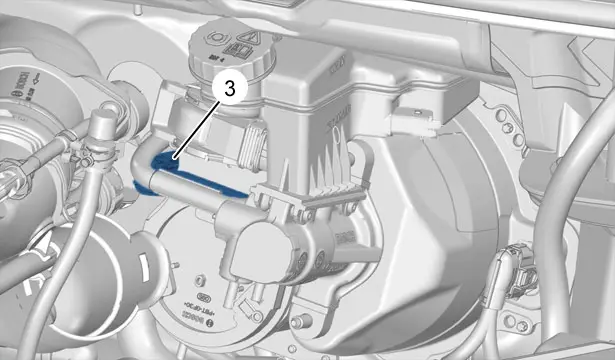

Sganciare la staffa di fissaggio (3).

Smontare l’insieme pompa freni e serbatoio del liquido dei freni.

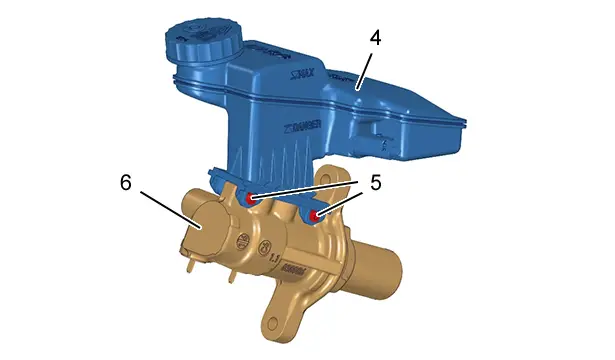

Togliere le viti (5).

Disaccoppiare il serbatoio del liquido dei freni (4) dalla pompa freni (6).

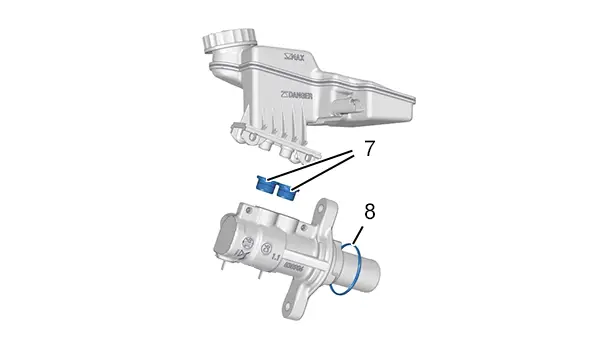

Smontare :

• Le guarnizioni (7)
• La guarnizione (8)

4. Rimontaggio

CATENA DI TRAZIONE PHEV

ATTENZIONE : Rispettare le coppie di serraggio .

Rimontare :

• La guarnizione (8) nuova
• Le guarnizioni (7) (nuove)
• Il serbatoio del liquido dei freni (4) sulla pompa freni (6)
• Le viti (5)
• L’insieme pompa freni e il serbatoio del liquido dei freni

Riagganciare la staffa di fissaggio (3).

Ricollocare i dadi (2).

Accoppiare i raccordi idraulici (in "b").

Proteggere l’ambiente circostante da eventuali proiezioni di liquido dei freni.

Ricollegare in connettore del captatore di livello del liquido dei freni (in "a").

CATENA DI TRAZIONE PHEV

Rimontare :

• Il raccordo d’entrata dell’aria (1)
• La batteria di servizio ‎1 e il suo supporto

5. Operazioni complementari

Riempire il serbatoio del liquido dei freni .

CATENA DI TRAZIONE PHEV

ATTENZIONE : Effettuare le operazioni dopo aver ricollegato le batterie di servizio .

Ricollegare le batterie di servizio (Secondo la procedura specifica).

TASSATIVO : Premere più volte il pedale del freno, lentamente e progressivamente, a motore avviato, prima che il veicolo si muova.

ATTENZIONE : Verificare l’assenza di perdite del liquido dei freni.

Verificare il livello del liquido dei freni e completarlo se necessario.
