Peugeot 308: Rimontaggio : Parte superiore del motore

TASSATIVO : Rispettare i consigli per la sicurezza .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

ATTENZIONE : Questa gamma è destinata alla sostituzione di elementi difettosi interni alla testata. In caso di deterioramento della testata, sostituirla con una testata nuova.

1. Sostituzione sistematica dei pezzi

2. Attrezzatura

NOTA : Utilizzare i prodotti raccomandati dal Costruttore .

Materiale :

• Compressore della molla della valvola (Tipo U.43 LA)
• Supporto testata (Tipo U.43)

3. Operazione preliminare

Verificare la planarità della testata .

4. Rimontaggio delle valvole

4.1. Rimontaggio delle guarnizioni degli steli delle valvole

Le guarnizioni degli steli delle valvole (1) devono essere posizionate manualmente e in battuta nel loro alloggiamento.

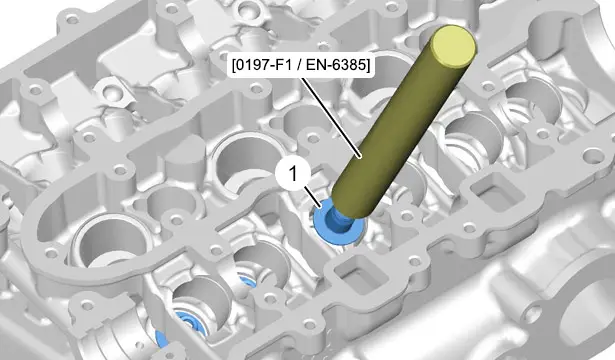

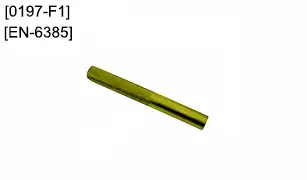

Rimontare le guarnizioni degli steli delle valvole (1) (nuove) ; Con l’attrezzo [0197-F1 / EN-6385].

Lubrificare e rimontare le valvole ; Con olio motore .

4.2. Rimontaggio delle molle delle valvole

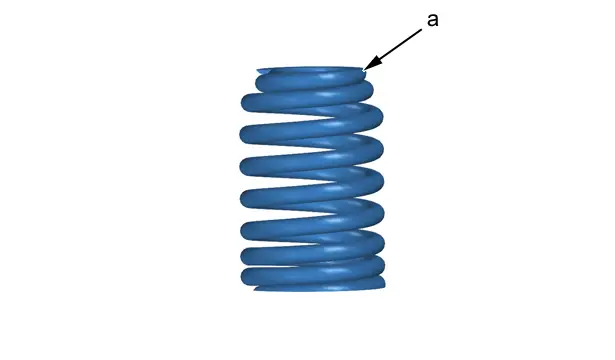

NOTA : Senso di montaggio delle molle delle valvole di piccolo diametro verso l’alto (in "a").

Rimontare le molle delle valvole .

4.3. Rimontaggio delle valvole

Rimontare la coppella superiore (2).

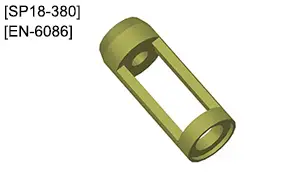

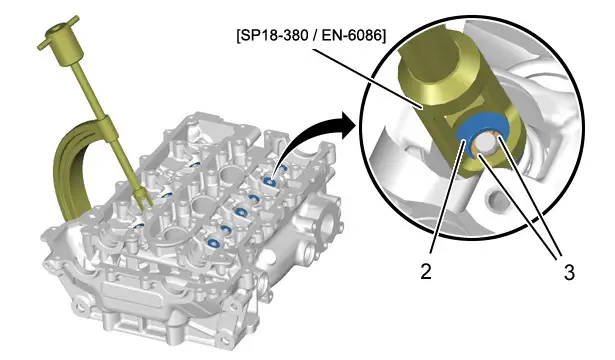

Collocare l’attrezzo di compressione delle molle delle valvole sulla calotta (2) ; Con l’attrezzo [SP18-380 / EN-6086].

Comprimere le molle delle valvole.

Rimontare i semiconi delle valvole (3).

Smontare :

• Il compressore della molla della valvola
• L’attrezzo [SP18-380 / EN-6086]

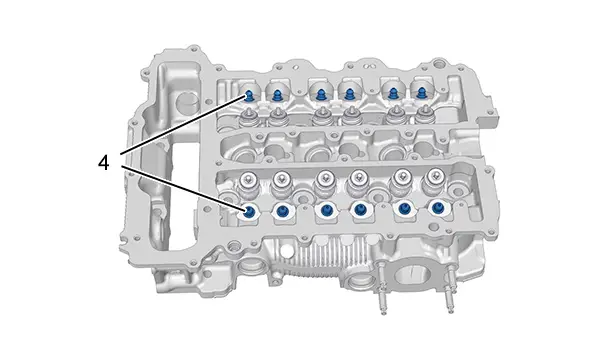

4.4. Riposizionare le punterie idrauliche

ATTENZIONE : Oliare il corpo delle punterie idrauliche (4) ; Con un po’ di olio motore.

Ricollocare le punterie idrauliche (4).

5. Rimontaggio della testata

ATTENZIONE : Rispettare le coppie di serraggio .

Rimontare la testata .
