Peugeot 308: Smontaggio - rimontaggio : Pompa elettrica dell’acqua del circuito di raffreddamento della catena di trazione elettrica

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Attrezzatura

2. Operazioni preliminari

Collocare il veicolo su un ponte elevatore a 2 colonne.

ATTENZIONE : Realizzare le operazioni da effettuare prima di scollegare le batterie di servizio .

Scollegare le batterie di servizio .

Smontare la protezione sotto il motore.

3. Smontaggio

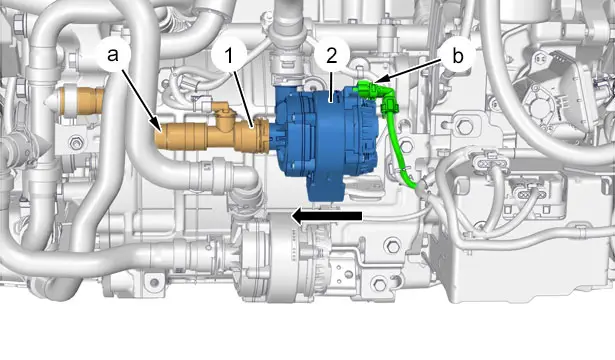

Scollegare il connettore della pompa elettrica dell’acqua ‎(2) del circuito di raffreddamento della catena di trazione elettrica (in "b").

Posizionare l’attrezzo ‎[4153-T] sul tubo del circuito di raffreddamento della catena di trazione elettrica ‎(1) (in "a").

Disaccoppiare il tubo (1) del circuito di raffreddamento della batteria di trazione elettrica (Secondo la freccia ).

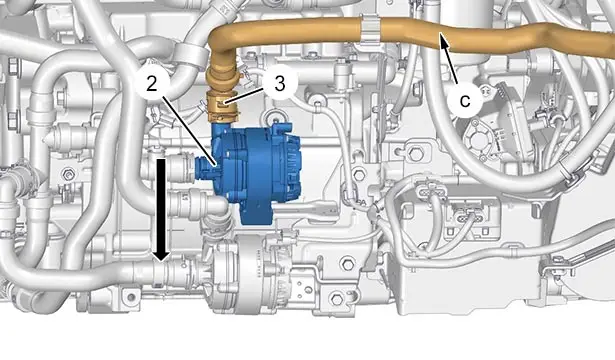

Posizionare l’attrezzo ‎[4153-T] sul tubo del circuito di raffreddamento della catena di trazione elettrica ‎(3) (in "c").

Disaccoppiare il tubo (3) del circuito di raffreddamento della batteria di trazione elettrica.

Smontare l’elettropompa dell’acqua ‎(2) del circuito di raffreddamento della catena di trazione elettrica (Secondo la freccia ).

4. Rimontaggio

Rimontare l’elettropompa dell’acqua ‎(2) del circuito di raffreddamento della catena di trazione elettrica.

Accoppiare i tubi ‎(1) e ‎(3) del circuito di raffreddamento della catena di trazione elettrica.

Togliere gli attrezzi [4153-T] (in "a", "c").

Ricollegare il connettore sulla pompa elettrica dell’acqua ‎(2) del circuito di raffreddamento della catena di trazione elettrica (in "b").

5. Operazioni complementari

Rimontare :

• La protezione sotto al motore
• Il veicolo sulle sue ruote

ATTENZIONE : Effettuare le operazioni dopo aver ricollegato le batterie di servizio .

Ricollegare le batterie di servizio .

Aggiungere del liquido di raffreddamento nella scatola di degasificazione fino a filo del tappo.

Procedere alla degasificazione del circuito di raffreddamento della catena di trazione elettrica .

Controllare la tenuta del circuito di raffreddamento della catena di trazione elettrica.
