Peugeot 308: Smontaggio - rimontaggio : Scatola delle giunzioni

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

1. Operazioni preliminari

Togliere il rivestimento del motore elettrico di trazione.

TASSATIVO : Interrompere la tensione del veicolo .

2. Smontaggio

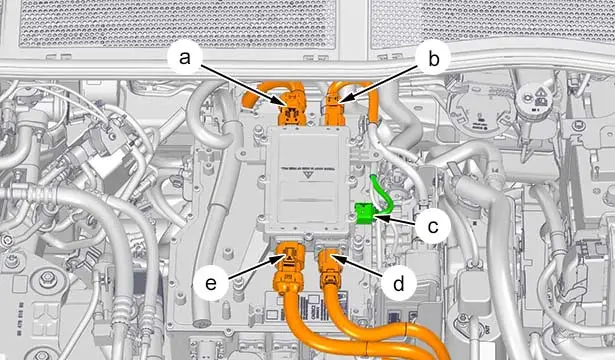

Scollegare :

• La scatola delle giunzioni (in "a")
• Il connettore del riscaldatore elettrico dell’acqua (in "b")
• Il connettore del compressore elettrico dell’aria condizionata (in "d")
• Il connettore dell’insieme caricatore imbarcato / convertitore di tensione continua (in "e")
• Il connettore(in "c")

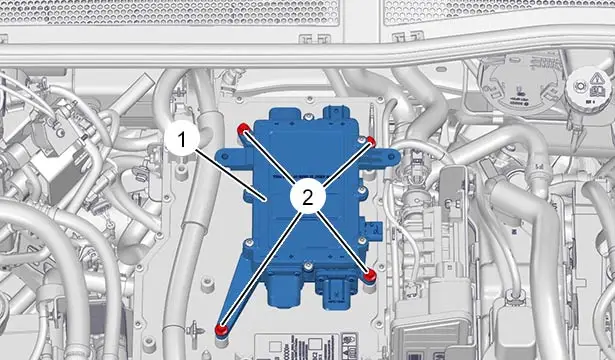

Smontare :

• Le 4 viti (2)
• La scatola delle giunzioni (1)

3. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

Rimontare :

• La scatola delle giunzioni (1)
• Le 4 viti (2)

Ricollegare :

• Il connettore(in "c")
• Il connettore dell’insieme caricatore imbarcato / convertitore di tensione continua (in "e")
• Il connettore del compressore elettrico dell’aria condizionata (in "d")
• Il connettore del riscaldatore elettrico dell’acqua (in "b")
• La scatola delle giunzioni (in "a")

4. Operazioni complementari

TASSATIVO : Mettere il veicolo in tensione .

Rimontare il rivestimento del motore elettrico di trazione.
