Peugeot 308: Smontaggio - rimontaggio : Pompa freni ad amplificazione di frenata elettrica

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

2. Attrezzatura

3. Operazioni preliminari

ATTENZIONE : Realizzare le operazioni da effettuare prima di scollegare le batterie di servizio .

Scollegare le batterie di servizio (Secondo la procedura specifica).

Svuotare completamente il serbatoio del liquido dei freni ; Con una siringa pulita.

Smontare la batteria di servizio 12 V e il relativo supporto .

Smontare :

• Il rivestimento sotto il cruscotto
• Il condotto d’aerazione

4. Smontaggio

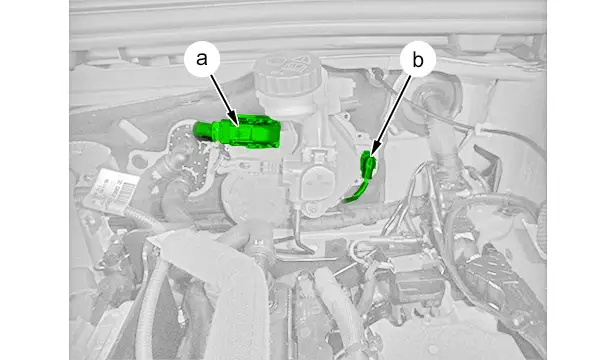

Scollegare i connettori (in "a","b").

ATTENZIONE : Non danneggiare la cuffia dell’amplificatore elettrico di frenata.

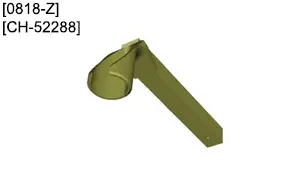

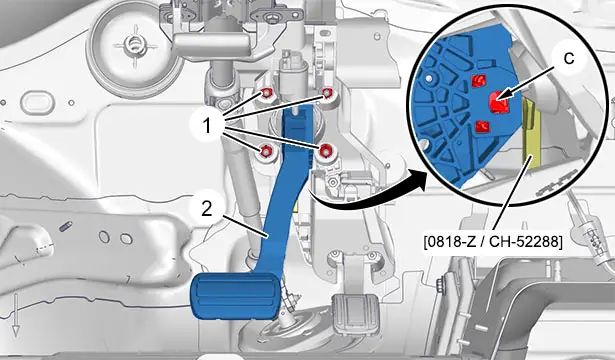

Spostare le linguette (in "c") ; Con l’attrezzo [0818-Z / CH-52288] (attraverso la parte superiore).

Tenere in posizione l’attrezzo ‎[0818-Z / CH-52288] e tirare leggermente il pedale del freno ‎ poi disaccoppiare l’asta ‎ dell’amplificatore elettrico di frenata ‎ dal pedale del freno ‎.

Smontare :

• I dadi (1)
• La pedaliera (2)

NOTA : Prevedere lo scorrimento del liquido freni.

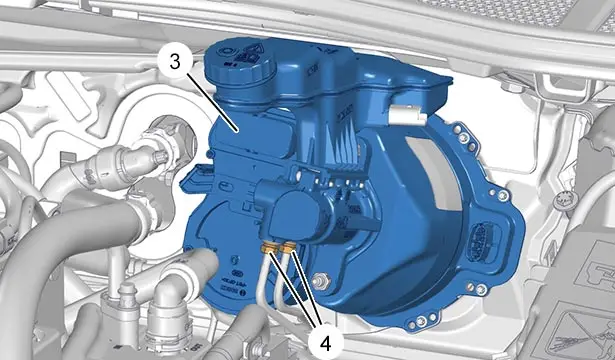

Desserrer les raccords (4) des tuyaux de frein .

Spostare con delicatezza i tubi del freno dalla pompa freni con amplificatore elettrico di frenata (3).

Smontare :

• Pompa freni (3) ad amplificazione di frenata elettrica
• La guarnizione di tenuta

5. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

NOTA : Ad ogni rimontaggio, evitare di danneggiare la cuffia di protezione dell’amplificatore elettrico di frenata.

Rimontare :

• La guarnizione di tenuta ‎ nuovo dell’amplificatore elettrico di frenata ‎(3)
• Pompa freni (3) ad amplificazione di frenata elettrica
• La pedaliera (2)
• I dadi (1) nuovi

Serrare i raccordi (4) dei tubi del freno .

Abbinare l’asta ‎ dell’amplificatore di frenata elettrica ‎(2) al pedale del freno ‎ premendo il pedale del freno ‎.

Ricollegare i connettori (in "a","b").

6. Operazioni complementari

Riempire e spurgare il circuito di frenata .

Pulire l’ambiente circostante da eventuali proiezioni di liquido dei freni.

Rimontare :

• Il condotto d’aerazione
• Il rivestimento sotto il cruscotto

Rimontare la batteria di servizio e il relativo supporto .

ATTENZIONE : Effettuare le operazioni dopo aver ricollegato le batterie di servizio .

Ricollegare le batterie di servizio (Secondo la procedura specifica).

TASSATIVO : Premere più volte il pedale del freno, lentamente e progressivamente, a motore avviato, prima che il veicolo si muova.

ATTENZIONE : Verificare l’assenza di perdite del liquido dei freni.

Verificare il livello del liquido dei freni e completarlo se necessario.
