Peugeot 308: Smontaggio - rimontaggio : Condensatore dell’acqua

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

TASSATIVO : Prima di qualsiasi intervento sul circuito di refrigerazione, rispettare le precauzioni da prendere.

ATTENZIONE : Togliere otturatori dei collettori, fasce e raccordi solo al momento del raccordo al veicolo.

1. Sostituzione sistematica

Descrizione	Quantità
Guarnizioni toriche (Condensatore dell’acqua )	4

2. Attrezzatura

Materiale :

• Stazione di carica e di riciclaggio del circuito di refrigerazione
• Tubo di spurgo

Attrezzo	Riferimento	Descrizione

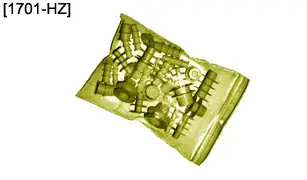

	[1701-HZ]	Kit di tappi

3. Operazioni preliminari

Svuotare :

• Il circuito di raffreddamento della catena di trazione elettrica
• Il circuito di refrigerante ; Con la stazione di carica e riciclaggio

ATTENZIONE : Realizzare le operazioni da effettuare prima di scollegare le batterie di servizio .

Scollegare le batterie di servizio (Secondo la procedura specifica).

Staccare il coperchio .

4. Smontaggio

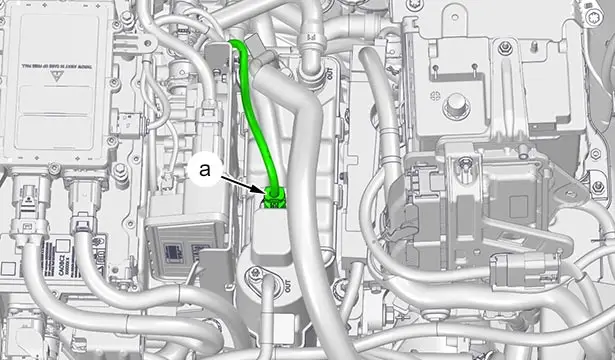

Scollegare il connettore(in "a").

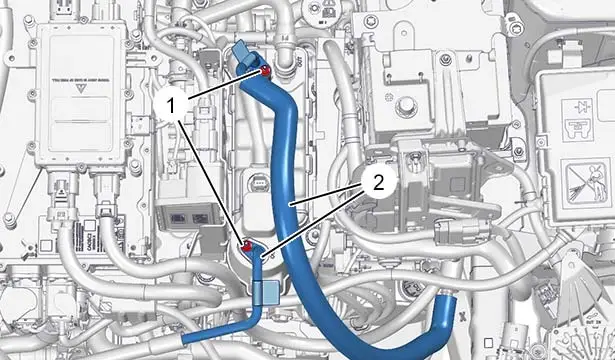

Togliere i dadi (1).

Spostare i condotti di refrigerazione (2).

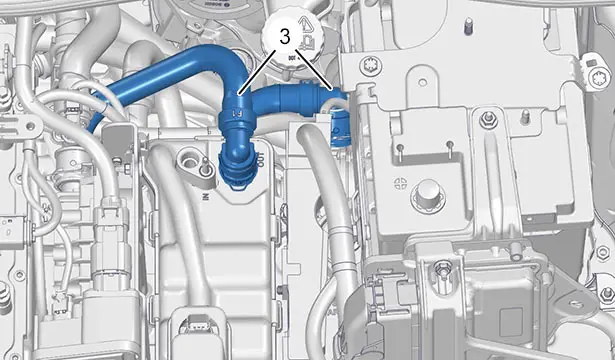

Staccare e spostare le tubature (3).

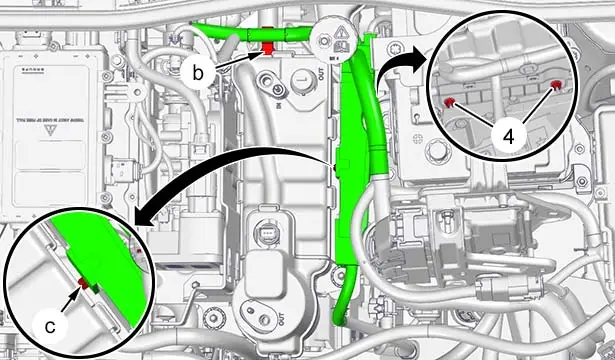

Sganciare il fascio elettrico (in "b").

Togliere i dadi (4).

Sgraffare e spostare la canalina di passaggio del fascio elettrico (in "c").

Smontare :

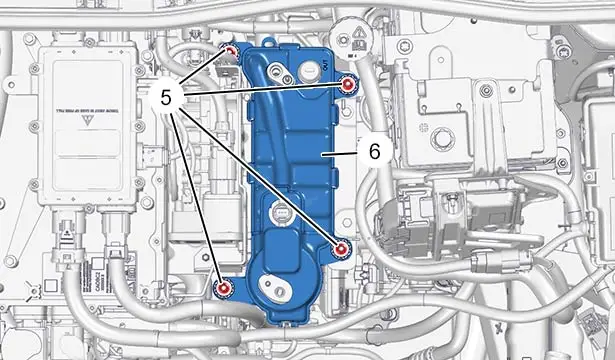

• I dadi (5)
• Il condensatore dell’acqua ‎(6)

NOTA : Operazioni da realizzare sul banco.

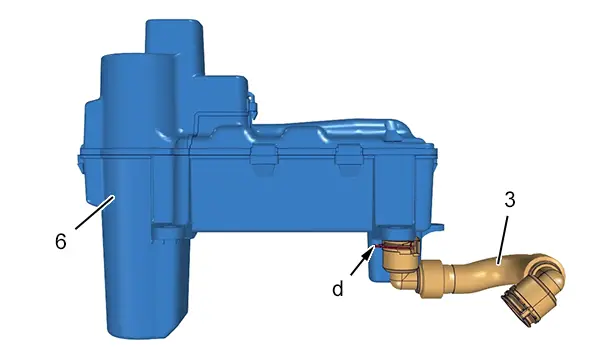

Staccare e spostare il tubo ‎(3) del condensatore dell’acqua ‎(6)(in "d").

5. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

Abbinare il tubo ‎(3) al condensatore dell’acqua ‎(6)(in "d").

Rimontare :

• Il condensatore dell’acqua ‎(6) (Con guarnizioni toniche ‎ nuove)
• I dadi (5)

Collegare le tubature (3).

Agganciare la canalina ‎ del fascio elettrico ‎(in "c").

Ricollocare i dadi (4).

Agganciare il fascio elettrico (in "b").

Rimontare :

• I condotti di refrigerazione (2)
• I dadi (1)

Ricollegare il connettore (in "a").

6. Operazioni complementari

Rimontare la copertura del motore.

Effettuare un tiraggio a vuoto del circuito di refrigerazione (Per 35 minuti minimo) ; Con la stazione di carica e riciclaggio.

Verificare la sigillatura del circuito di refrigerazione.

CATENA DI TRAZIONE ELETTRICA

Ricaricare il circuito di refrigerazione .

ATTENZIONE : Dopo ogni operazione sul circuito di refrigerazione, pulire il circuito di refrigerazione.

Per pulire il circuito di refrigerazione ; Con lo strumento di diagnosi :

• Collegare lo strumento diagnostico
• Accedere al sottomenu : Calcolatore di supervisione della catena di trazione elettrica / Riparazione / Intervento in garanzia / Pulizia del circuito di refrigerazione
• Attivare la procedura di pulizia del circuito di refrigerazione

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

Ricollegare le batterie di servizio (Secondo la procedura specifica).

Riempire ed effettuare lo spurgo del circuito di raffreddamento della catena di trazione elettrica .

Controllare il funzionamento della refrigerazione.
