Peugeot 308: Smontaggio - rimontaggio : Motoventilatore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

1. Operazioni preliminari

Collocare il veicolo su un ponte elevatore a 2 colonne.

CATENA DI TRAZIONE PHEV

ATTENZIONE : Realizzare le operazioni da effettuare prima di scollegare le batterie di servizio .

Scollegare le batterie di servizio (Secondo la procedura specifica ).

CATENA DI TRAZIONE PHEV

Smontare :

• Le ruote anteriori
• I parafanghi anteriori
• La protezione sotto al motore
• Il deflettore del paraurti anteriore
• Il paraurti anteriore
• I fanali
• L’armatura superiore del paraurti anteriore

2. Smontaggio

Sganciare il tubo di degasificazione (in "a").

Smontare :

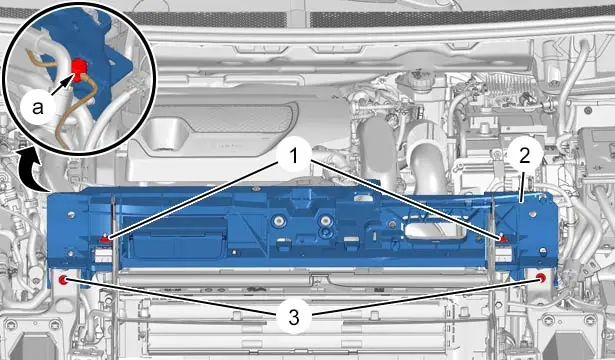

• I dadi (1)
• Le viti (3)

Spostare la traversa superiore ( 2).

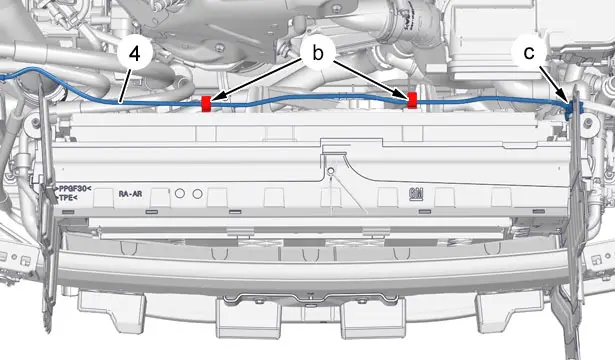

Sganciare il tubo di degasificazione (4)(in "c" e "b").

Sganciare :

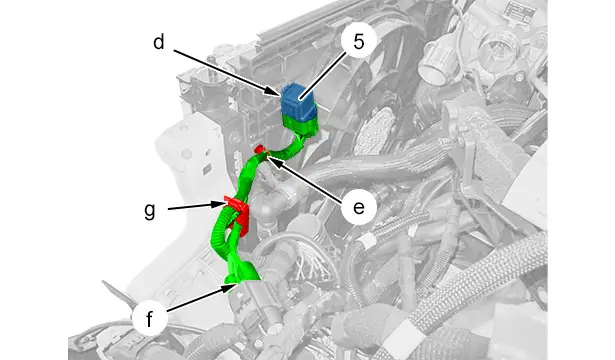

• La scatola dei relais di comando del motoventilatore ( 5)(in "d")
• Il fascio cavi elettrico (in "g")

Spostare la scatola dei relais di comando del motoventilatore ( 5).

Scollegare il connettore del motoventilatore(in "f").

Sganciare(in "j" e "h").

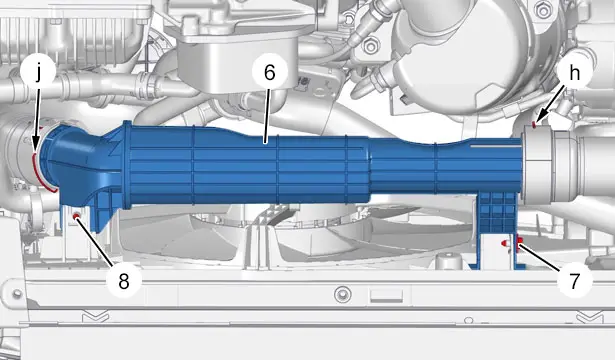

Togliere le viti ( 7) e (8) (Raccordo d’uscita dell’aria del turbocompressore (6) ).

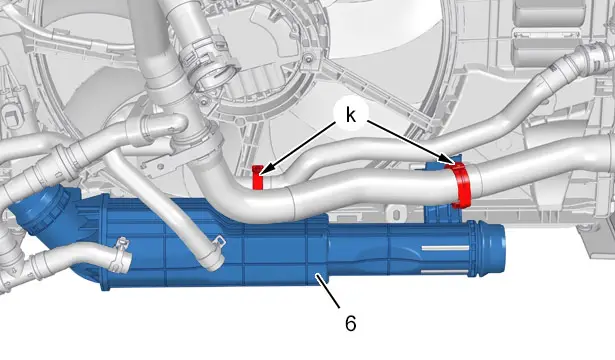

Sganciare(in "k").

Smontare il raccordo d’uscita aria (6) del turbocompressore.

Smontare :

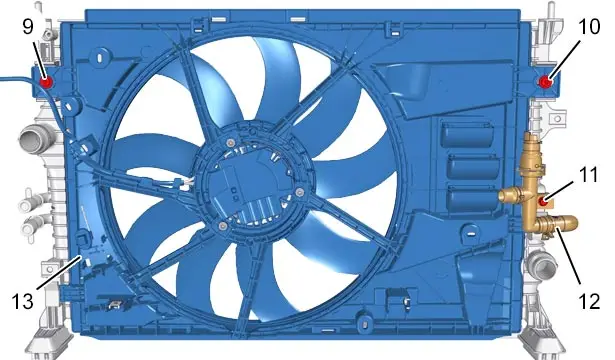

• La vite (11) (Tubo di refrigerazione (12) )
• Le viti (9) e (10)
• Il motoventilatore (13) (Dall’alto )

3. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio.

CATENA DI TRAZIONE PHEV

Coppie di serraggio :

• Sistema di refrigerazione
• Ruote

Rimontare :

• Il motoventilatore (13)
• Le viti (9), (10)
• La vite (11) (Tubo di refrigerazione (12) )
• Il raccordo d’uscita dell’aria del turbocompressore (6)

Riagganciare(in "k").

Riposizionare le viti (7), (8) (Raccordo d’uscita dell’aria del turbocompressore (6) ).

Riagganciare(in "j" e "h").

Ricollegare il connettore (in "f").

Ricollocare la scatola dei relais di comando del motoventilatore ( 5).

Aggraffare :

• Il fascio cavi elettrico (in "g")
• La scatola dei relais di comando del motoventilatore ( 5)(in "d")

Riagganciare il tubo di degassificazione (4)(in "c" e "b").

Rimontare :

• La traversa superiore (2)
• I dadi (1)
• Le viti (3)

Riagganciare il tubo di degassificazione (in "a").

4. Operazioni complementari

CATENA DI TRAZIONE PHEV

Rimontare :

• L’armatura superiore del paraurti anteriore
• I fanali
• Il paraurti anteriore
• Il deflettore del paraurti anteriore
• La protezione sotto al motore
• I parafanghi anteriori
• Le ruote anteriori
• Il veicolo a terra

CATENA DI TRAZIONE PHEV

ATTENZIONE : Effettuare le operazioni dopo aver ricollegato le batterie di servizio .

Ricollegare le batterie di servizio (Secondo la procedura specifica ).

Avviare il motore ; Attendere l’inserimento ed il disinserimento del motoventilatore.

Spegnere il motore.
