Peugeot 308: Smontaggio - rimontaggio : Scatola d’uscita dell’acqua

TASSATIVO : Rispettare i consigli di sicurezza e di pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

Descrizione	Quantità
Guarnizione della scatola di uscita dell’acqua	1

2. Attrezzatura

Attrezzo	Riferimento	Descrizione

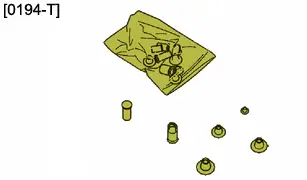

	[0194-T] (*)	kit otturatori
(*) Se l’attrezzo specifico non è disponibile utilizzare un normale attrezzo da officina

3. Operazioni preliminari

Collocare il veicolo su un ponte elevatore a 2 colonne.

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

Togliere la protezione sotto il motore.

Svuotare il circuito di raffreddamento della catena di trazione ibrida .

Smontare :

• La copertura del motore
• La batteria di servizio e il suo supporto
• La scatola del filtro dell’aria
• La pompa del vuoto

4. Smontaggio

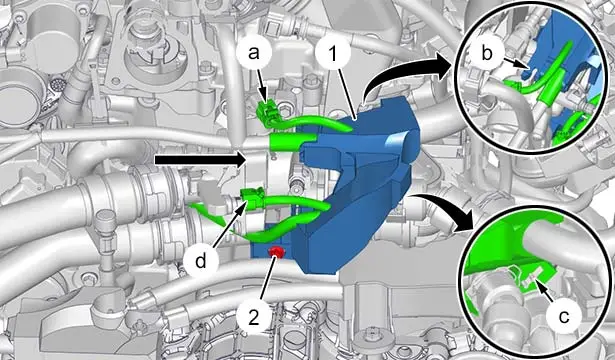

Scollegare e scostare i connettori (in "a" e "d").

Togliere la vite (2).

Sgraffare la canalina ‎(1) del fascio elettrico ‎ (in "b") ; Con un piccolo cacciavite piatto.

Spostare il bocchettone (1) dal fascio elettrico (in "c") (Secondo la freccia ).

ATTENZIONE : Tappare le aperture usando l’attrezzo [0194-T].

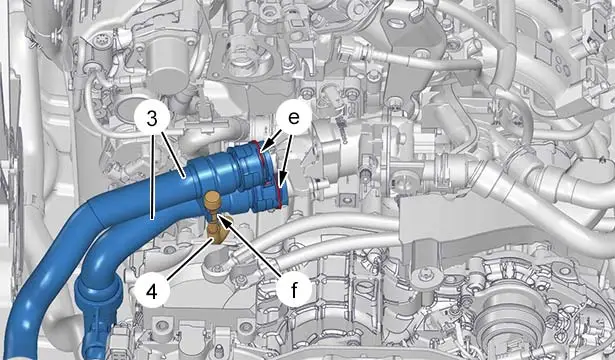

Disaccoppiare il tubo (4) di messa in aria libera (in "f").

Sganciare le mollette (in "e").

Disaccoppiare i manicotti (3) della scatola di uscita acqua .

ATTENZIONE : Tappare le aperture usando l’attrezzo [0194-T].

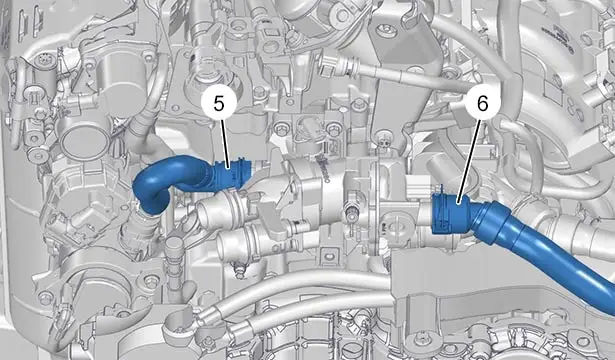

Disaccoppiare i manicotti (5), (6) della scatola di uscita acqua .

Togliere le viti (8).

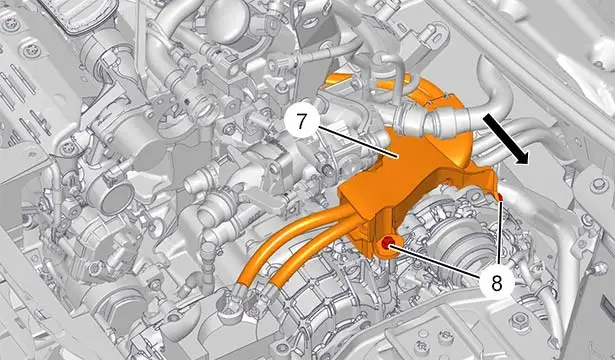

Staccare i fasci elettrici di potenza (7) (Secondo la freccia ).

ATTENZIONE : Non usare attrezzi affilati, né il martello, per tutte le operazioni di smontaggio-montaggio di pezzi. In caso di caduta o di urto violento, il pezzo dev’essere sostituito.

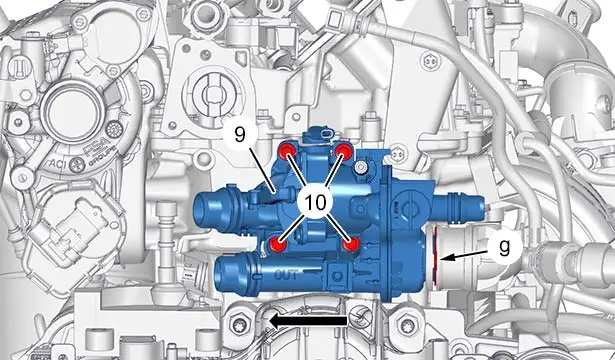

Sganciare la clip (in "g").

Togliere le 4 viti (10).

Staccare la scatola d’uscita dell’acqua (9) (Secondo la freccia ).

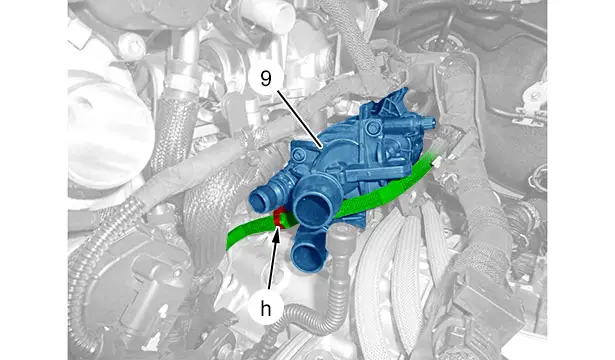

Sganciare il fascio elettrico (in "h").

Smontare :

• La scatola d’uscita dell’acqua (9)
• La guarnizione della scatola d’uscita acqua (9)

5. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

ATTENZIONE : Non usare attrezzi affilati, né il martello, per tutte le operazioni di smontaggio-montaggio di pezzi. In caso di caduta o di urto violento, il pezzo dev’essere sostituito.

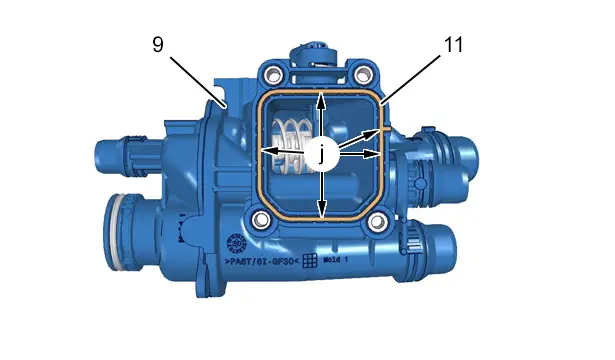

ATTENZIONE : Controllare il posizionamento della nuova guarnizione di tenuta (11) nell’alloggiamento (in "j").

Applicare la nuova guarnizione di tenuta (11) della scatola d’uscita dell’acqua (9) (in "j").

ATTENZIONE : Posizionare la scatola d’uscita dell’acqua (9) sulla testata prima di preserrare le viti (10) (Rischio di perdite).

Ricollocare la scatola d’uscita dell’acqua (9).

Serrare manualmente le 4 viti (10).

Avvitare le 4 viti (10) (serraggio a croce).

Togliere gli attrezzi [0194-T].

Riagganciare la molletta (in "g").

Rimontare :

• I fasci elettrici di potenza (7)
• Le viti (8)

Accoppiare :

• I manicotti (5), (6) della scatola di uscita acqua
• I manicotti (3) della scatola di uscita acqua

Riagganciare le mollette (in "e").

Accoppiare il tubo (4) di messa in aria libera (in "f").

Agganciare la canalina ‎(1) del fascio elettrico ‎ (in "b" e "c").

Rimontare la vite (2).

Agganciare il fascio elettrico (in "h").

Ricollegare i connettori (in "a" e "d").

6. Operazioni complementari

Rimontare :

• La pompa del vuoto
• La batteria di servizio e il suo supporto
• La scatola del filtro dell’aria
• La copertura del motore

Riempire ed effettuare lo spurgo del circuito di raffreddamento della catena di trazione ibrida .

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

Rimontare :

• La protezione sotto al motore
• Il veicolo sulle sue ruote
